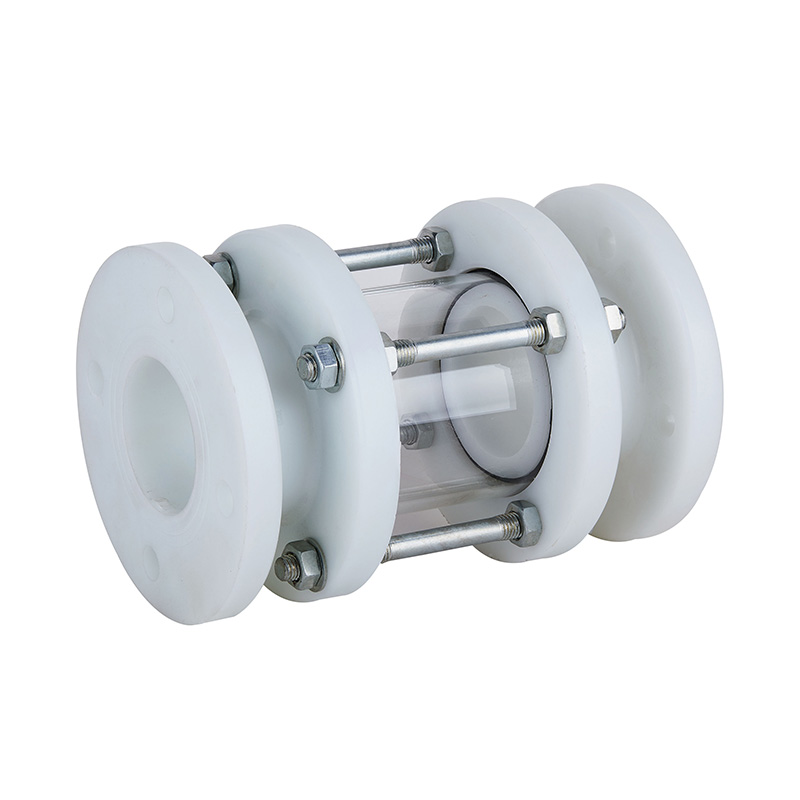

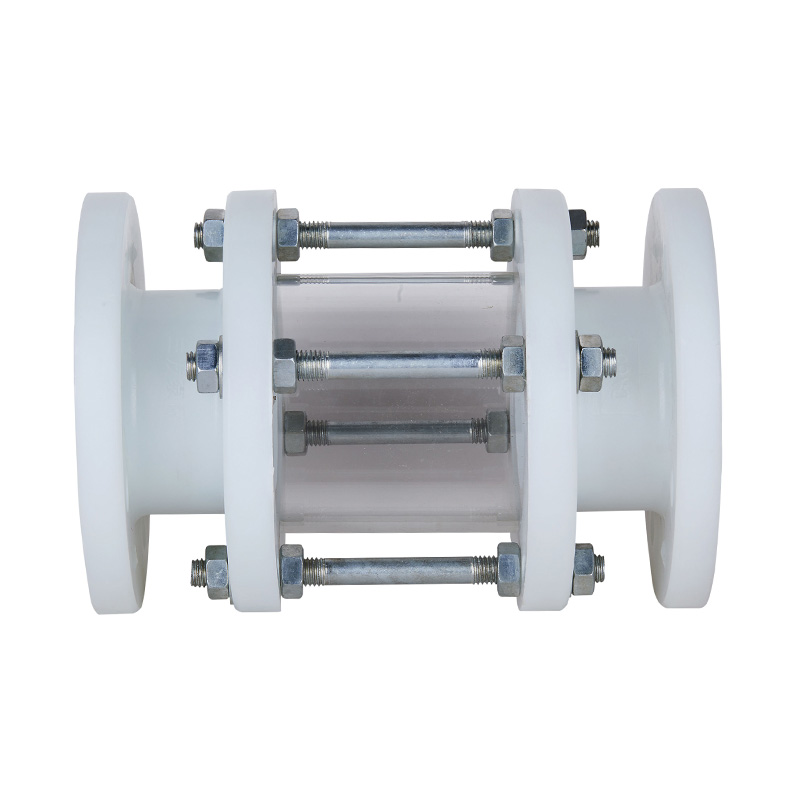

灰色 FRPP のぞき窓 DN25-200 縮小形状高圧プラスチック オイル レベル フランジのぞき窓 JIS DIN ANSI 標準
原産地:中国浙江省
ブランド名:KXPV
材質:FRPP
テクニクス:鍛造
色:グレー
接続:フランジ
形状:レデュース
ヘッドコード:ヘキサゴン
製品名:サイトグラス
サイズ:DN15-150
納期:7日
MOQ:1個
供給能力: 10000 個/月あたり
灰色 FRPP のぞき窓 DN25-200 縮小形状高圧プラスチック オイル レベル フランジのぞき窓 JIS DIN ANSI 標準
原産地:中国浙江省
ブランド名:KXPV
材質:FRPP
テクニクス:鍛造
色:グレー
接続:フランジ
形状:レデュース
ヘッドコード:ヘキサゴン
製品名:サイトグラス
サイズ:DN15-150
納期:7日
MOQ:1個
供給能力: 10000 個/月あたり
| 部品材質表 |
サイトグラス組立詳細図
| いいえ。 | 名前 | 材料 |
| 1 | ベース | FRPP、PVDF、CPVC、UPVC、PPH |
| 2 | 六角ナット | 鋼鉄 |
| 3 | 両頭スタッド | 鋼鉄 |
| 4 | ガラス | ガラス |
| 5 | ワッシャー | EPDM、FPM |
| 6 | ベース | FRPP、PVDF、CPVC、UPVC、PPH |
| 寸法リスト |
| DN (mm) | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 25(1/2") | 115 | 85 | 100 | 3.13 | 238 | 15 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32 (11/4") | 150 | 100 | 100 | 3.45 | 230 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40 (11/2インチ) | 150 | 110 | 105 | 3.88 | 230 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2インチ) | 165 | 125 | 120 | 4.74 | 233 | 17 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65 (21/2") | 195 | 145 | 140 | 5.49 | 277 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3インチ) | 195 | 160 | 150 | 6 | 277 | 20 | 8-Φ18 | 4-Φ19 | 4-Φ19 |
| 100 (4インチ) | 215 | 180 | 175 | 7.5 | 310 | 21 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125 (5インチ) | 250 | 210 | 210 | 8.5 | 350 | 26 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150 (6インチ) | 285 | 240 | 240 | 9.51 | 385 | 27 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200 (8インチ) | 340 | 295 | 290 | 11.75 | 400 | 25 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 位置： | 中国 |
| 業種: | メーカー、輸出業者 |
| ブランド: | |
| 証明書： | |
| モデル： | |
| 支払いおよび配送条件: | |
| 最小注文数量: | |
| 価格： | 相談 |
| 梱包詳細: | |
| 納期： | |
| 支払方法： |
高品質の製品、リーズナブルな価格、優れたサービスを提供する専門メーカーです。
