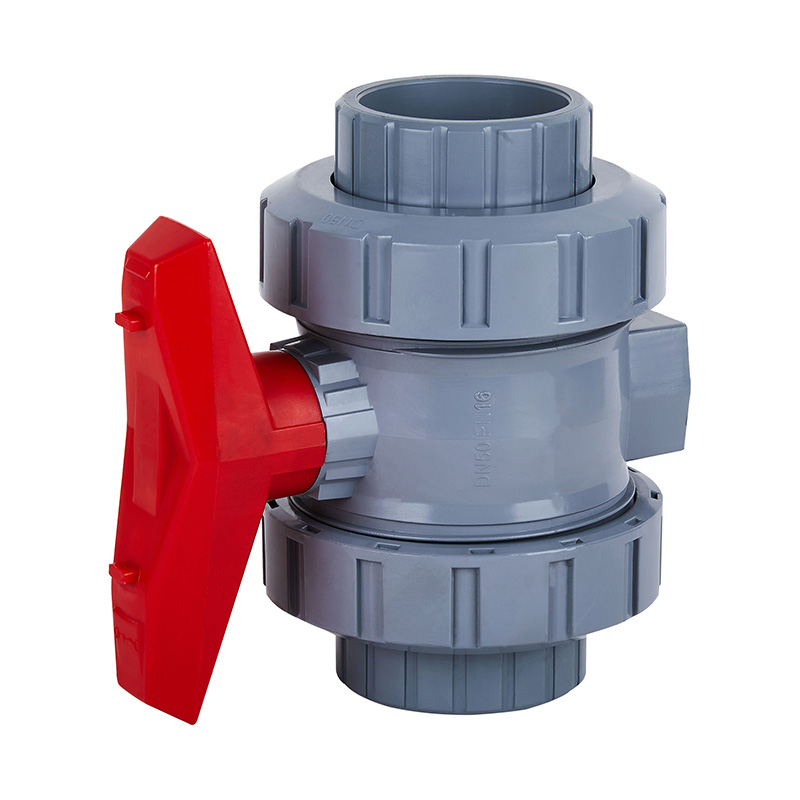

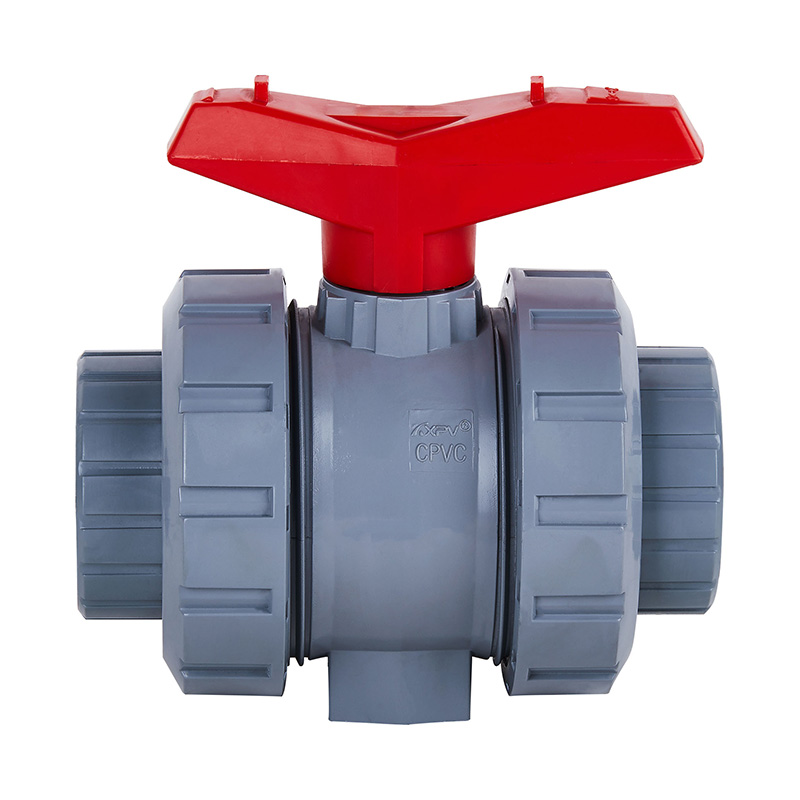

カスタム dn15 dn80 dn100 中温 CPVC 真ダブルユニオンソケットボールバルブ中温マニュアル DN15-100 1.0-1.6Mpa 工業用プラスチックバルブ
モデル番号:Q61F-10V、Q11F-10V
アプリケーション:一般
材質:プラスチック
媒体の温度:中温
圧力:低圧
電源:手動
メディア:酸
ポートサイズ:DN15-100 1/2"-4" 20mm-110mm
構造:ボール
製品名:ソケットユニオンボールバルブ
本体材質:CPVC
接続:ユニオン
作動圧力:1.0-1.6Mpa (10-25bar)
パッキング:標準カートンボックス
設計規格:ISO STD
シール材質:PTFEシール
納期:7日
MOQ:1 個
| 主な構造上の特徴 |
1.ダブルユニオンボールバルブのPTFEシートはしっかりと調整できます。
2. ダブル O リングにより二重の漏れ防止を実現します。
3.絶妙な外観、滑らかな表面、微細な加工、フルフローデザイン。
| 部品材質表 |

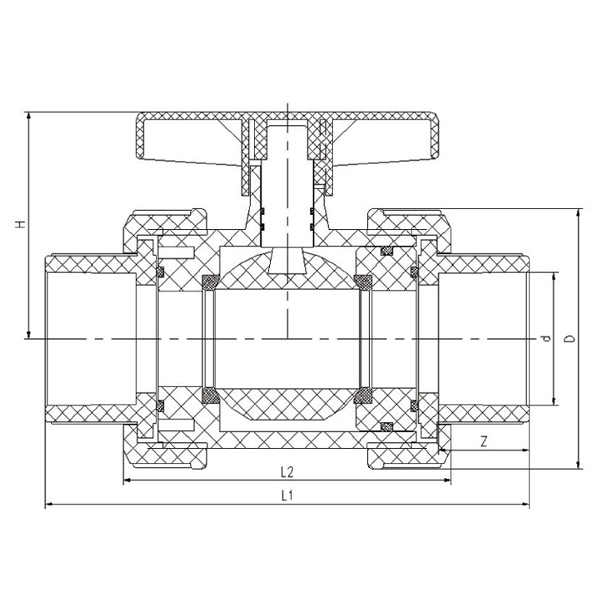

ソケットボールバルブ組立詳細図
| いいえ。 | 名前 | 材料 |
| 1 | ハンドル | 合金材料 |
| 2 | シールリング | EPDM、FPM |
| 3 | 幹 | FRPP、PVDF、UPVC、CPVC、PPH |
| 4 | ボール | FRPP、PVDF、UPVC、CPVC、PPH |
| 5 | シールリング | EPDM、FPM |
| 6 | ソケット結合 | FRPP、PVDF、UPVC、CPVC、PPH |
| 7 | タイトなナットと戦う | FRPP、PVDF、UPVC、CPVC、PPH |
| 8 | インナープラグ | FRPP、PVDF、UPVC、CPVC、PPH |
| 9 | ボールシール | PTFE |
| 10 | 体 | FRPP、PVDF、UPVC、CPVC、PPH |
| 11 | シールリング | EPDM、FPM |
| 12 | ソケット結合 | FRPP、PVDF、UPVC、CPVC、PPH |
| 13 | ああ、きついナット | FRPP、PVDF、UPVC、CPVC、PPH |
| 寸法リスト |
| DN | d | D | D1 | L | 李 | L2 | H |
| 15 | 20 | 32 | 50 | 39 | 77 | 110 | 55 |
| 20 | 25 | 38 | 58 | 46 | 87 | 125 | 65 |
| 25 | 32 | 46 | 70 | 50 | 96 | 140 | 70 |
| 32 | 40 | 56 | 85 | 55 | 110 | 160 | 90 |
| 40 | 50 | 65 | 98 | 60 | 120 | 170 | 100 |
| 50 | 63 | 80 | 124 | 68 | 140 | 190 | 110 |
| 65 | 75 | 96 | 135 | 68 | 155 | 230 | 115 |
| 80 | 90 | 112 | 158 | 100 | 205 | 280 | 120 |
| 100 | 110 | 133 | 192 | 124 | 235 | 335 | 130 |
| 位置： | 中国 |
| 業種: | メーカー、輸出業者 |
| ブランド: | |
| 証明書： | |
| モデル： | |
| 支払いおよび配送条件: | |
| 最小注文数量: | |
| 価格： | 相談 |
| 梱包詳細: | |
| 納期： | |
| 支払方法： |
