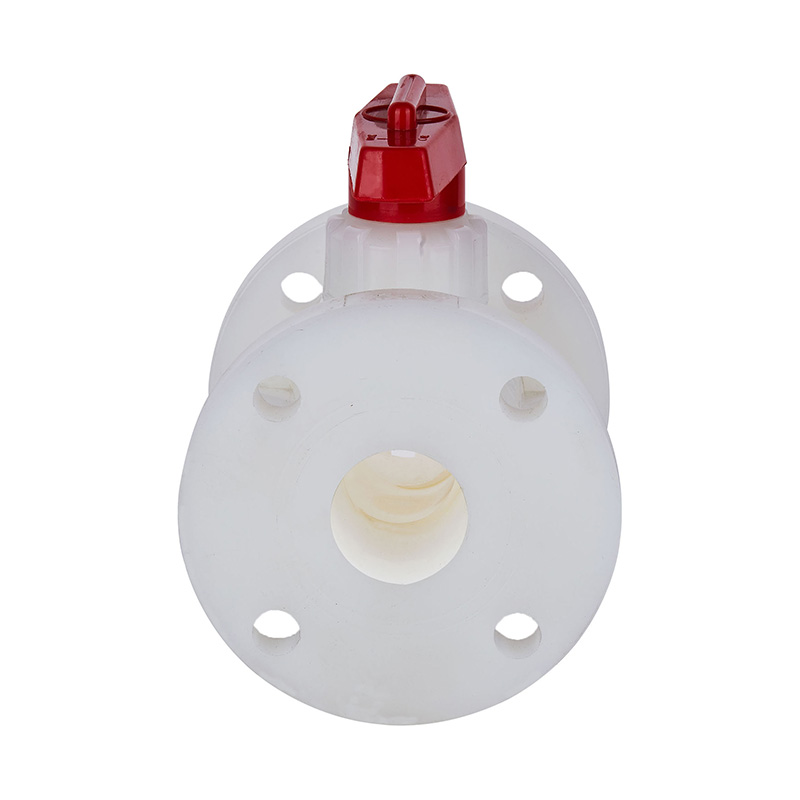

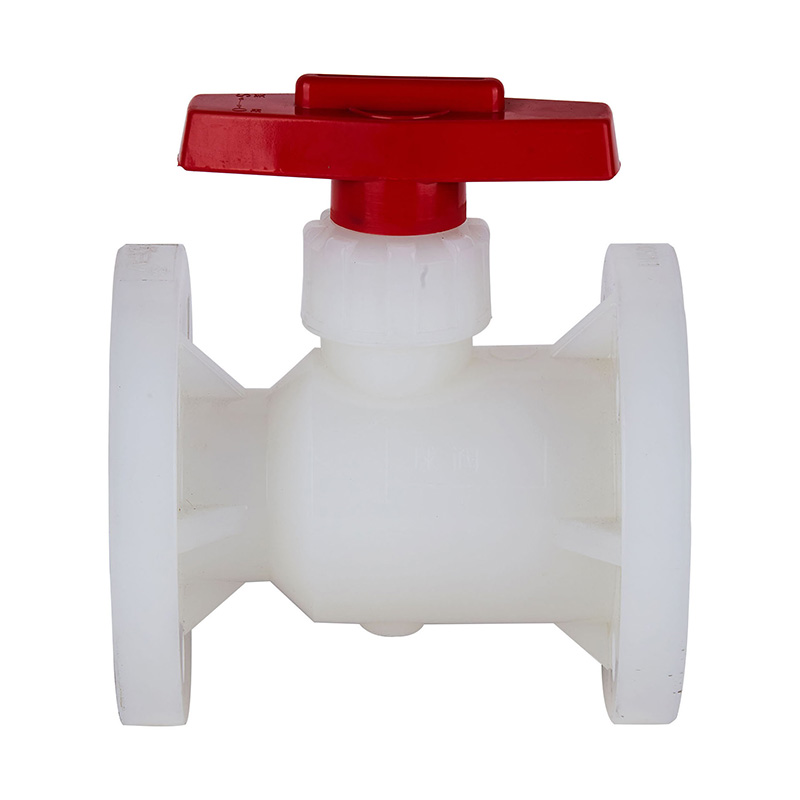

最高品質の白 3 インチ 5 インチ 10 インチ PVDF ボディフォームボールバルブ双方向プラスチック PVDF セグメントトラニオンフランジボールバルブ
モデル番号:Q41F-10F
タイプ:ボールバルブ、2way
材質:プラスチック
色:ホワイト
接続形式:フランジ
運転モード:マニュアル
呼び圧力:10kg
チャンネル:ストレートスルータイプ
構造:固定ボールバルブ
本体材質:PVDF
機能:バイパスバルブ
温度:高温
用途:工業用、水産業用
仕様:DN15-DN300
規格:ANSI
シール材質:PTFE
原産地:北侖寧波中国
HSコード:8481804090
MOQ:2個
| 主な構造上の特徴 |
1.エンジニアリングプラスチックシリーズボールバルブは、FRPP、PVDF、CPVC、UPVC、PPHなどの耐食性熱可塑性プラスチックを採用しており、単一の射出成形で形成され、耐腐食性が強いです。
2.信頼性の高いシール、小さな開閉トルク 開閉トルク。
3.流体抵抗が小さく、開閉が速い。
4.シンプルな構造、美しい外観。
| アプリの温度制限リスト |
| 材料 | 中温℃ | 材料 | 中温℃ |
| CPVC | -20℃～95℃ | PPH | -20℃～110℃ |
| UPVC | -0℃～65℃ | PVDF | -40℃～150℃ |
| FRPP | -14℃～90℃ |
本体形状ボールバルブ組立詳細図
| 部品材質表 |
| いいえ。 | 名前 | 材料 |
| 1 | ハンドル | アルミニウム合金 |
| 2 | 止めナット | FRPP、PVDF、UPVC、CPVC、PPH |
| 3 | インナープラグ | FRPP、PVDF、UPVC、CPVC、PPH |
| 4 | 幹 | FRPP、PVDF、UPVC、CPVC、PPH |
| 5 | ステムシール | PTFE |
| 6 | 封印されたボール | PTFE |
| 7 | シールシート | FRPP、PVDF、UPVC、CPVC、PPH |
| 8 | ボール | FRPP、PVDF、UPVC、CPVC、PPH |
| 9 | 体 | FRPP、PVDF、UPVC、CPVC、PPH |
| 寸法リスト |
| DN (mm) | D1 | D | L | h | n | Φ | ||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15(1/2") | 95 | 65 | 70 | 2.38 | 120 | 15 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20 (3/4") | 105 | 75 | 75 | 2.76 | 120 | 16 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25 (1インチ) | 120 | 85 | 90 | 3.13 | 130 | 16 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32 (11/4") | 135 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40 (11/2インチ) | 145 | 110 | 105 | 3.88 | 168 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50 (2インチ) | 160 | 125 | 120 | 4.74 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65 (21/2") | 180 | 145 | 140 | 5.49 | 225 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80 (3インチ) | 195 | 160 | 150 | 6 | 260 | 25 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100 (4インチ) | 215 | 180 | 175 | 7.5 | 280 | 25 | 8 | 8 | 8 | 18 | 19 | 19 |
| 125 (5インチ) | 245 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
| 150 (6インチ) | 280 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
| 200 (8インチ) | 335 | 295 | 290 | 11.75 | 400 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
| 250 (10インチ) | 390 | 350 | 355 | 14.25 | 450 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
| 300 (12 インチ) | 445 | 400 | 400 | 17 | 450 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
| 位置： | 中国 |
| 業種: | メーカー、輸出業者 |
| ブランド: | |
| 証明書： | |
| モデル： | |
| 支払いおよび配送条件: | |
| 最小注文数量: | |
| 価格： | 相談 |
| 梱包詳細: | |
| 納期： | |
| 支払方法： |
