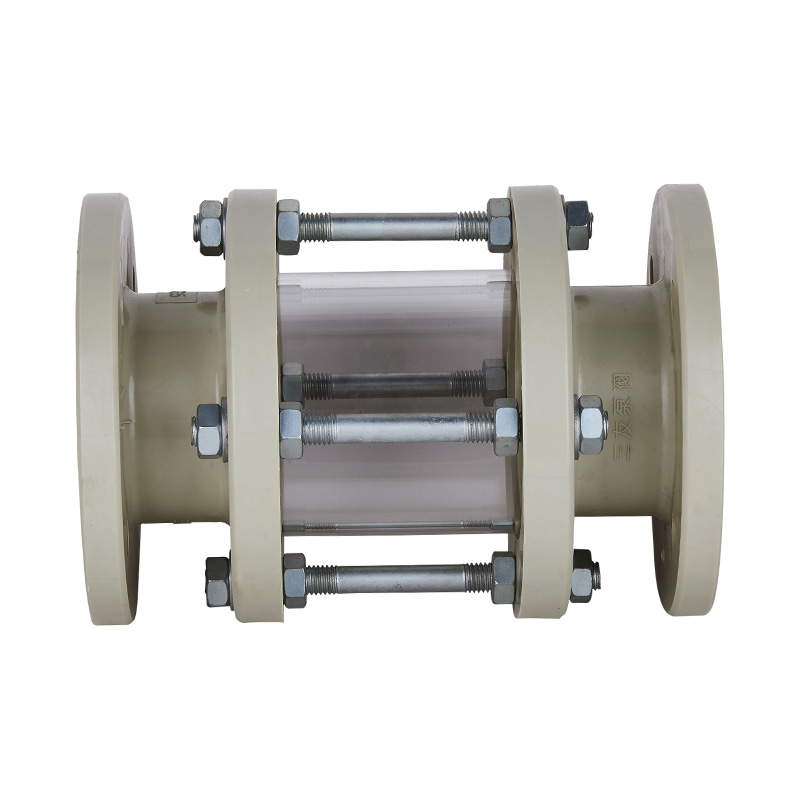

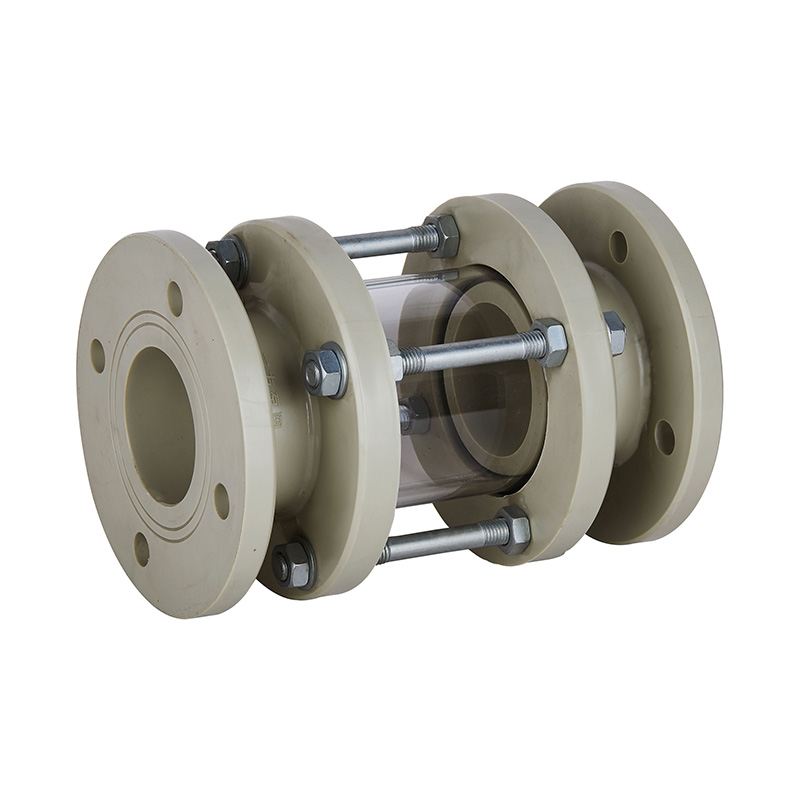

アースイエローPPHサイトグラスチューブタイプオイル液面低下形状DN25-200プラスチックPPHサイトグラスフローインジケーター
原産地：中国、浙江省
ブランド名：KXPV
テクニクス：鍛造
接続：フランジ
形状：縮小
素材：PPH
色：アーシーイエロー
ヘッドコード：六角形
製品名：サイトグラス
サイズ：DN25-200
納期：7日
MOQ：1ピース
供給能力：
10000個/月あたりの個数
| 部品材料表 |
サイトグラスアセンブリの詳細図
| いいえ。 | 名前 | 材料 |
| 1 | ベース | FRPP、PVDF、CPVC、UPVC、PPH |
| 2 | 六角ナット | 鋼 |
| 3 | 双頭スタッド | 鋼 |
| 4 | ガラス | ガラス |
| 5 | ワッシャー | EPDM、FPM |
| 6 | ベース | FRPP、PVDF、CPVC、UPVC、PPH |
| 寸法リスト |
| DN（mm） | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 25（1/2 "） | 115 | 85 | 100 | 3.13 | 238 | 15 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32（11/4 "） | 150 | 100 | 100 | 3.45 | 230 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40（11/2 "） | 150 | 110 | 105 | 3.88 | 230 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50（2 "） | 165 | 125 | 120 | 4.74 | 233 | 17 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65（21/2 "） | 195 | 145 | 140 | 5.49 | 277 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80（3 "） | 195 | 160 | 150 | 6 | 277 | 20 | 8-Φ18 | 4-Φ19 | 4-Φ19 |
| 100（4 "） | 215 | 180 | 175 | 7.5 | 310 | 21 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125（5 "） | 250 | 210 | 210 | 8.5 | 350 | 26 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150（6 "） | 285 | 240 | 240 | 9.51 | 385 | 27 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200（8 "） | 340 | 295 | 290 | 11.75 | 400 | 25 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
