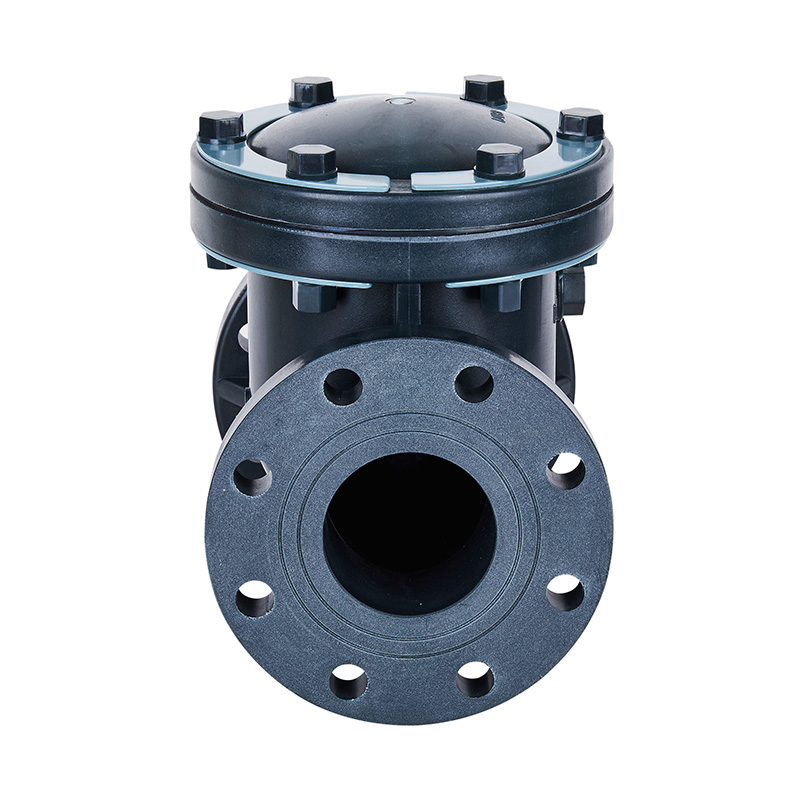

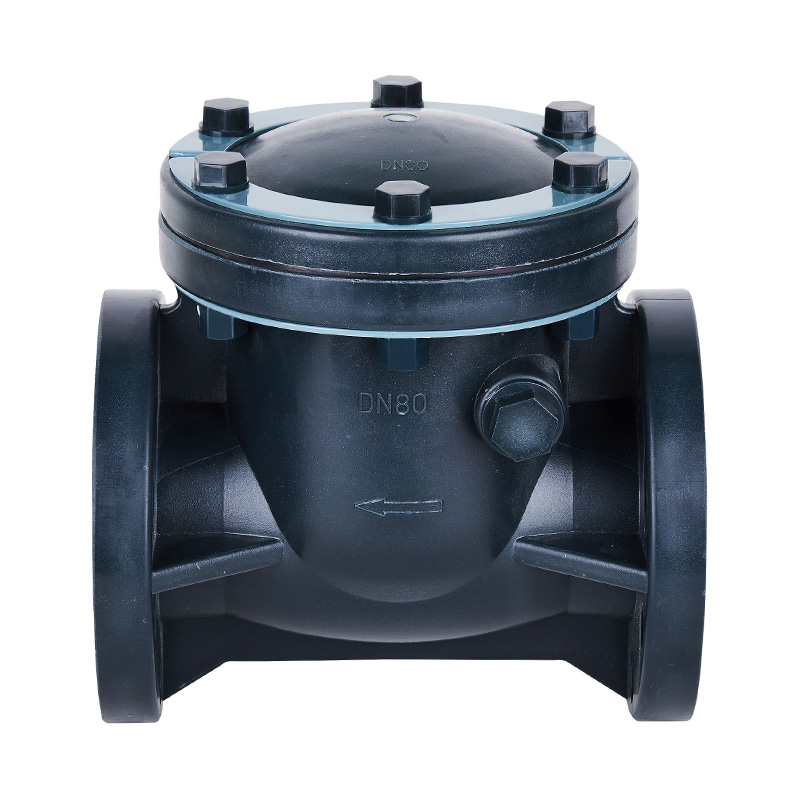

FRPPスイングタイプチェックバルブ工業用プラスチック一方向ウェーハ逆止弁
工場価格FRPPウェーハスイングタイプチェックバルブ工業用プラスチック高性能一方向逆止弁水処理用フラップバルブ
タイプ：プラスチックチェックバルブ
原産地：中国
ブランド名：KXPV
モデル番号：H44F-10S
アプリケーション：一般
メディアの温度：中温、常温
電源：手動
メディア：酸
ポートサイズ：DN15-DN300
構造：チェック
製品名：ウェーハ逆止弁
圧力：中圧
MOQ：1ピース
納期：7日
カラー：グレーブラック
パッキング：カートンボックス
| 主な構造的特徴 |
1.液体向流現象を防止し、ポンプ設備を保護します。
2.カンチレバー逆止弁であるため、流れに対する抵抗が少なくなります。
3.すべてのプラスチック材料を使用して、それは酸とアルカリ流体を防ぐために強い耐食性を果たします。
4.配管からバルブ本体を取り外すだけでなく、ボンネットを開いて内部の点検とメンテナンスを行います。
| 部品材料表 |
| いいえ。 | 名前 | 材料 |
| 1 | 袋ナット | FRPP |
| 2 | ボンネット | FRPP、PVDF、CPVC、UPVC、PPH |
| 3 | ロッカー | FRPP、PVDF、CPVC、UPVC、PPH |
| 4 | キャッピング | FRPP、PVDF、CPVC、UPVC、PPH |
| 5 | シールリング | EPDM、FPM |
| 6 | シールナット | FRPP、PVDF、CPVC、UPVC、PPH |
| 7 | コネクティングロッド | FRPP、PVDF、CPVC、UPVC、PPH |
| 8 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
| 9 | 六角ボルト | 鋼、ステンレス鋼 |
| 10 | ゴムワッシャー | EPDM、FPM |
| 11 | 六角ボルト | FRPP、PVDF、CPVC、UPVC、PPH |
| 12 | 充填物 | 鋼、ステンレス鋼 |
| 13 | 六角ナット | 鋼、ステンレス鋼 |
スイングタイプチェックバルブアセンブリ詳細図
| 寸法リスト |
| DN（mm） | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 25（1） | 115 | 85 | 90 | 3.13 | 160 | 18 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32（11/4 "） | 145 | 100 | 100 | 3.45 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40（11/2 "） | 145 | 110 | 105 | 3.88 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50（2 "） | 160 | 125 | 120 | 4.74 | 200 | 21 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65（21/2 "） | 180 | 145 | 140 | 5.49 | 245 | 25 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80（3 "） | 197 | 160 | 150 | 6 | 265 | 26 | 8-Φ18 | 8-Φ19 | 4-Φ19 |
| 100（4 "） | 215 | 180 | 175 | 7.5 | 300 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125（5 "） | 250 | 210 | 210 | 8.5 | 350 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150（6 "） | 280 | 240 | 240 | 9.51 | 400 | 30 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200（8 "） | 340 | 295 | 290 | 11.75 | 500 | 30 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250（10 "） | 390 | 350 | 355 | 14.25 | 575 | 38 | 12-Φ23 | 12-Φ23 | 12-Φ22 |
| 300（12 "） | 440 | 400 | 400 | 17 | 575 | 38 | 12-Φ23 | 16-Φ23 | 12-Φ22 |
