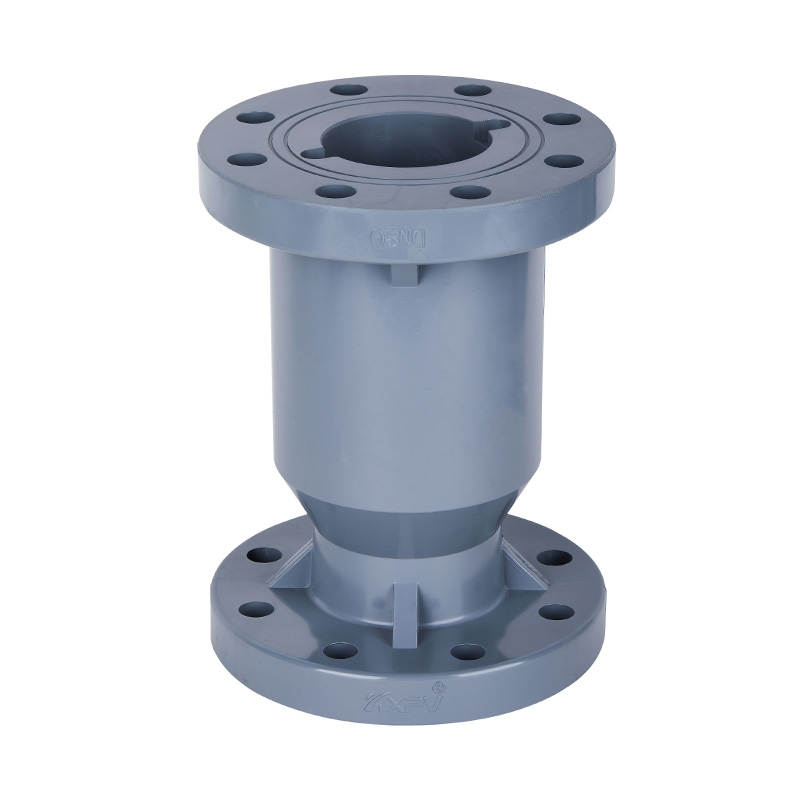

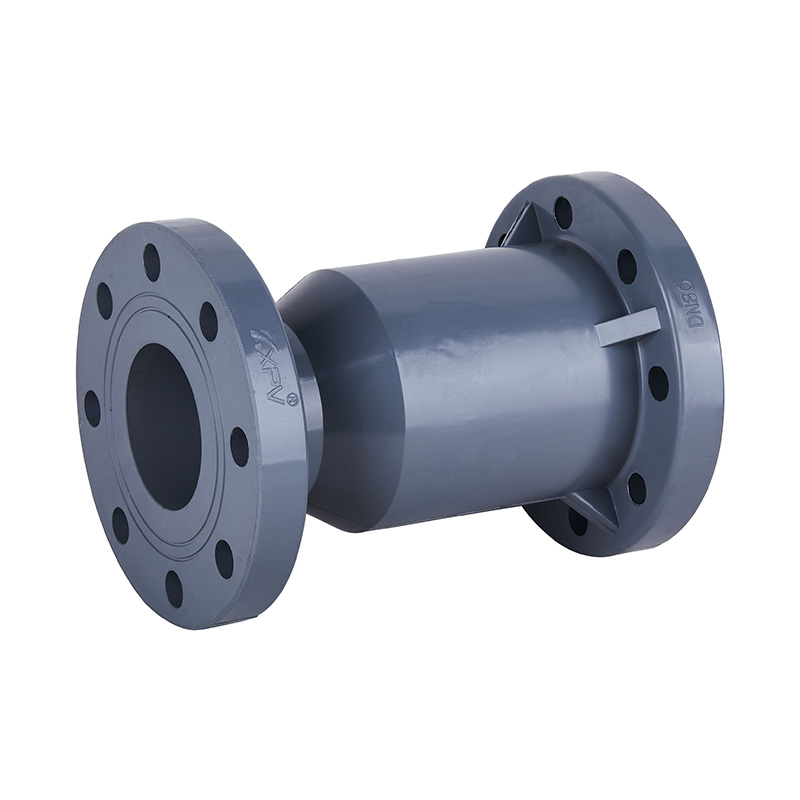

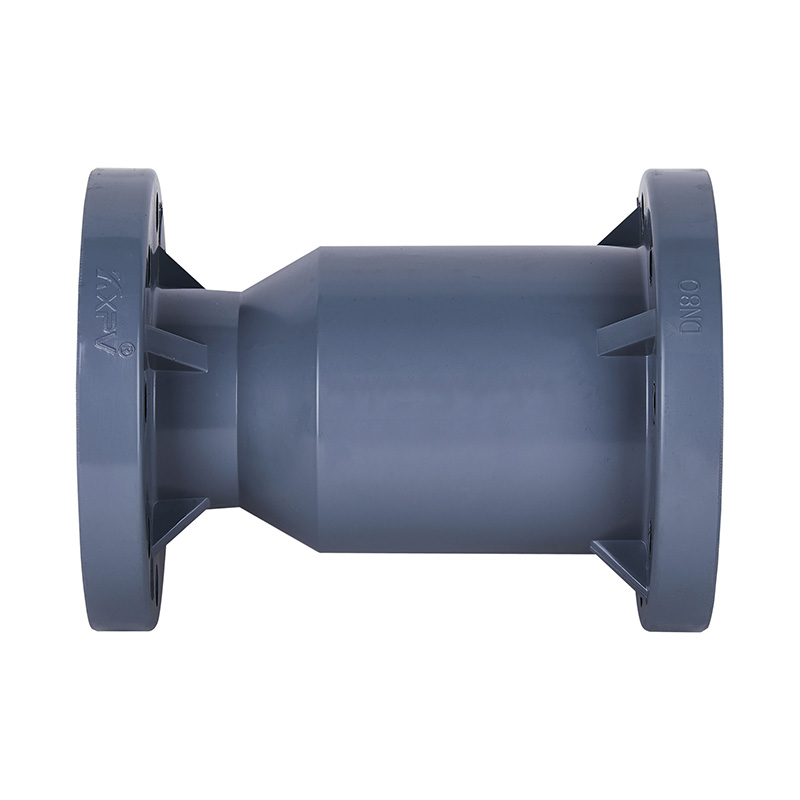

工場出荷時の価格 CPVC 垂直ボールチェックバルブフランジエンド DN15-DN300 プラスチック工業用ハンドホイールチェックボールバルブ下水用
タイプ:プラスチックチェックバルブ
原産地:中国浙江省
ブランド名:KXPV
モデル番号:H41F-10V
アプリケーション:一般
媒体温度：中温、常温
電源:手動
メディア:酸
ポートサイズ:DN15-DN300
構造:チェック
製品名:垂直逆止弁
接続:フランジエンド
媒体:酸
作動圧力:0-10bar
操作:ハンドホイール
本体材質:プラスチック
納期:7日
MOQ:1 個
| 製品構造の特長 |
1.耐食性
すべてのプラスチック材料は、バルブの内外を問わず、海水、あらゆる種類の酸、アルカリ、その他の化学薬品に対して強い耐食性と幅広い耐食性を備えています。
2.大流量
流動抵抗が小さく、圧力損失が低い。
3.不返還の性質
構成部品が少なく、接続部分のみが外圧の影響を受けません。
高精度、閉回路、非電流現象の製造。
4.小さくて軽い
軽小型化によりバルブ位置が小さく取り付けが容易で、取り外しも簡単な構造です。
ボールチェックバルブ組立詳細図
| 部品材質表 |
| いいえ。 | 名前 | 材料 |
| 1 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
| 2 | ボールコア | FRPP、PVDF、CPVC、UPVC、PPH |
| 3 | ボールアンダー | FRPP、PVDF、CPVC、UPVC、PPH |
| 4 | シールステント | FRPP、PVDF、CPVC、UPVC、PPH |
| 寸法リスト |
| DN (mm) | D1 | D | L | h | n | Φ | ||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15(1/2") | 95 | 65 | 70 | 2.38 | 120 | 15 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20 (3/4") | 105 | 75 | 75 | 2.76 | 120 | 16 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25 (1インチ) | 115 | 85 | 90 | 3.13 | 130 | 16 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32 (11/4") | 135 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40 (11/2インチ) | 145 | 110 | 105 | 3.88 | 168 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50 (2インチ) | 160 | 125 | 120 | 4.74 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65 (21/2") | 180 | 145 | 140 | 5.49 | 225 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80 (3インチ) | 195 | 160 | 150 | 6 | 260 | 25 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100 (4インチ) | 215 | 180 | 175 | 7.5 | 280 | 25 | 8 | 8 | 8 | 18 | 19 | 19 |
| 125 (5インチ) | 245 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
| 150 (6インチ) | 280 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
| 200 (8インチ) | 335 | 295 | 290 | 11.75 | 400 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
| 250 (10インチ) | 390 | 350 | 355 | 14.25 | 450 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
| 300 (12 インチ) | 445 | 400 | 400 | 17 | 450 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
