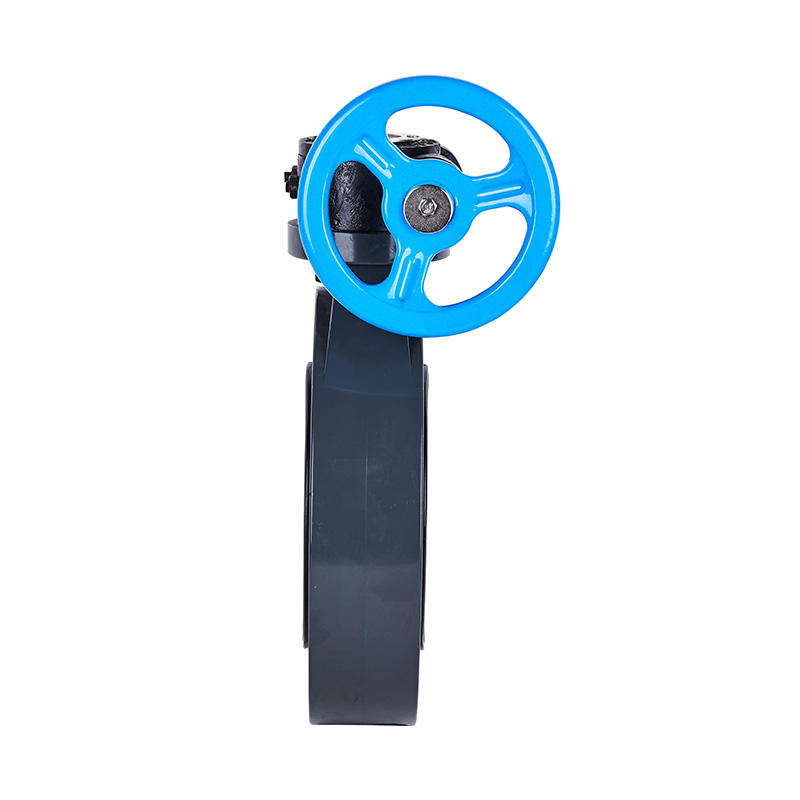

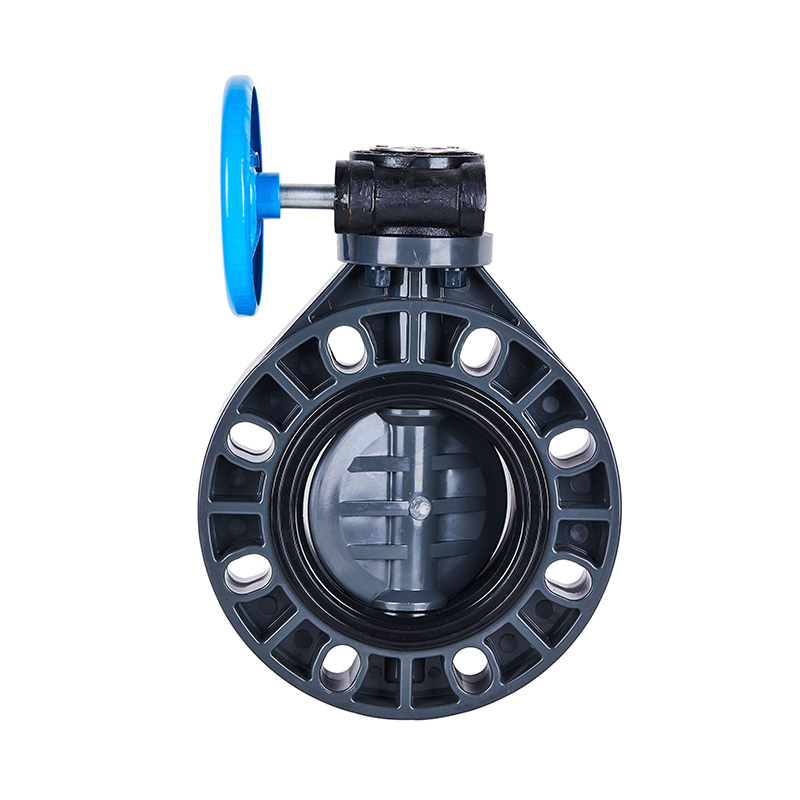

PVC-U D371X-10U ウォームギア バタフライ バルブ DN32-1000 GB 標準

新着 PVC-U ウォームギアバタフライバルブ DN32-1000 工業用ソフトシールセンターシールプラスチックバルブ
モデル番号: DN32-1000
運転モード: マニュアル
接続形態:ウエハ
構造: センターシーリング
シールタイプ: 強制シール
バルブステム:普通
圧力クラス:1.0Mpa(10bar)
使用温度:-5〜45℃
シール面の材質:ソフトシール
用途:工業用、水工業用
バルブステム:スチール、ステンレススチール
商標: KXPV
仕様:DN32-1000
出身地: 浙江省寧波

製品の構造上の特徴
1. バルブは小型・軽量で分解・修理が容易で、任意の位置に取り付け可能です。
2. 構造がシンプル&コンパクトで操作トルクが小さく、90°回転で素早く開きます。
3. 流量特性がストレート傾向で調整性能が良好です。

アプリの温度制限リスト

材質 中温℃ 材質 中温℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

部品材質表

いいえ。

名前

材質

1

ホイール 鋳鉄、アルミニウム合金

2

ウォームギアベア スチール

3

データイパテ アルミニウム

4

六角ボルト スチール,StainlessSteel

5

ウォームギヤの蓋 鋳鉄、アルミニウム合金

6

ウォームギヤ 鋳鉄、アルミニウム合金

7

リミットボルト スチール,StainlessSteel

8

ステム スチール,StainlessSteel

9

両頭スタッド スチール,StainlessSteel

10

六角ナット スチール,StainlessSteel

11

シールゴム EPDM、FPM
12 バルブプレート FRPP、PVDF、PVC-C、PVC-U、PPH
13 本体 FRPP、PVDF、PVC-C、PVC-U、PPH

ウォームギヤ式バタフライバルブ組立詳細図

部品材質表

いいえ。

各部の名称

材質

数量

1

ホイール 鋳鉄

1

2

ウォームギヤ 鋳鉄

1

3

ピン スチール

1

4

ナットカップ FRPP

4

5

本体 FRPP、PVDF、PVC-C、PVC-U、PPH

1

6

バルブプレート FRPP、PVDF、PVC-C、PVC-U、PPH

1

7

シールゴム EPDM、FPM

1

8

ステム スチール,StainlessSteel

1

寸法リスト

DN(mm) D1 D2 D3 T n-Φ
GB J私はS ANSI GB J私はS ANSI
32(11/4インチ) 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2インチ) 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2インチ) 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65(21/2インチ) 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80(4インチ) 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4インチ) 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5インチ) 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6インチ) 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8インチ) 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250(10インチ) 420 350 355 362 245.5 110 12-Φ23.5X32 12-Φ23.5X32 12-Φ23.5X32
300(12インチ) 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14インチ) 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16インチ) 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18インチ) 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20インチ) 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24インチ) 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28インチ) 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32インチ) 1055 960 950 977.9 755 240 24-Φ44.5X65 28-Φ36X52 24-Φ44.5X65
1000(40インチ) 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB J私はS ANSI GB J私はS ANS I
40(11/2インチ) 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2インチ) 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65(21/2インチ) 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80(3インチ) 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4インチ) 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5インチ) 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6インチ) 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8インチ) 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ22X33.5
