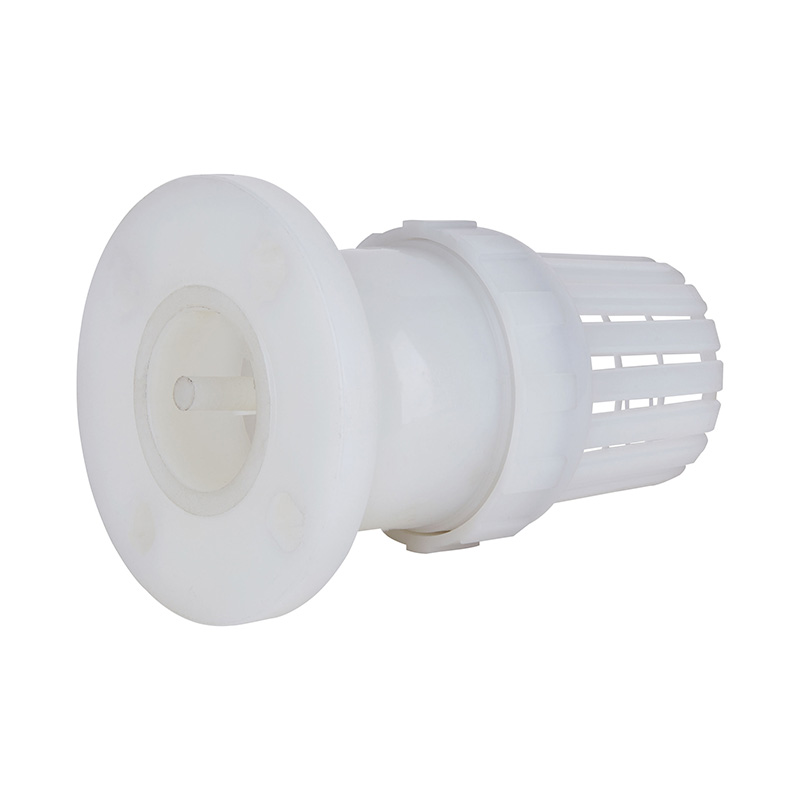

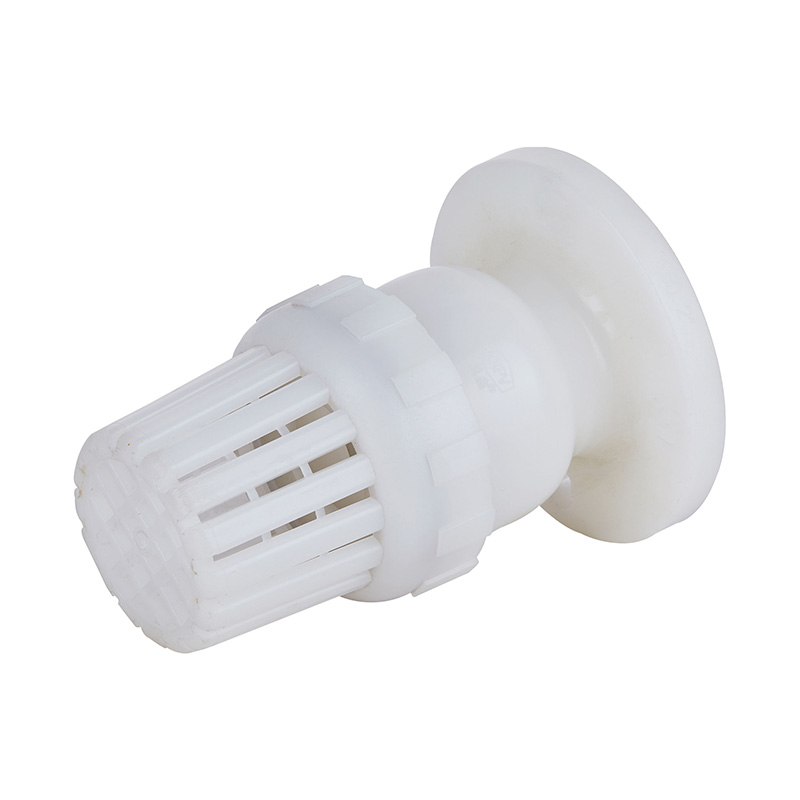

優れた品質の白色PVDFボトムバルブ完全密閉DN50-DN300プラスチックpvdf工業用フットバルブ
タイプ：フットバルブ
原産地：中国
ブランド名：KXPV
モデル番号：H11F-10F
アプリケーション：一般
メディアの温度：中温、常温
電源：手動
メディア：酸
ポートサイズ：DN50-DN300
構造：プラグ
製品名：ボトムバルブ
納期：7日
MOQ：2ピース
カラー：ホワイト
サイズ：DN50-300
| 部品材料表 |
| いいえ。 | 名前 | 材料 |
| 1 | ネットワークマスク | FRPP、PVDF、CPVC、UPVC、PPH |
| 2 | パーティー | FRPP、PVDF、CPVC、UPVC、PPH |
| 3 | ラバーパッド | EPDM、FPM |
| 4 | ナット | FRPP、PVDF、CPVC、UPVC、PPH |
| 5 | ゴム | EPDM、FPM |
| 6 | ピストンズ | FRPP、PVDF、CPVC、UPVC、PPH |
| 7 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
下部バルブアセンブリの詳細図
| 主な構造的特徴 |
1.DN50からDN150までのサイズは標準製品です。
2. DN200からDN300までは、生産するための顧客の要件を満たすことができます。
3.完全に密封されています。
4.圧力損失が小さい。
5.良好な油圧性能。
6.簡単なインストールと使用
| 部品材料表 |
| いいえ。 | 名前 | 材料 |
| 1 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
| 2 | ピストンズ | FRPP、PVDF、CPVC、UPVC、PPH |
| 3 | シールゴム | EPDM、FPM |
| 4 | ナット | FRPP、PVDF、CPVC、UPVC、PPH |
| 5 | シーリング | EPDM、FPM |
| 6 | パーティション | FRPP、PVDF、CPVC、UPVC、PPH |
| 7 | ネットワークマスク | FRPP、PVDF、CPVC、UPVC、PPH |
| 寸法リスト |
| DN（mm） | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15（1/2 "） | 105 | 65 | 70 | 2.38 | 140 | 15 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 20（3/4 "） | 105 | 75 | 75 | 2.76 | 168 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 25（1"） | 115 | 85 | 90 | 3.13 | 189 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 32（1/2 "） | 135 | 100 | 100 | 3.45 | 210 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 40（13/4 "） | 145 | 110 | 105 | 3.88 | 238 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 50（2 "） | 160 | 125 | 120 | 4.74 | 215 | 17 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 65（21/2 "） | 170 | 145 | 140 | 5.49 | 235 | 14 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 80（3 "） | 192 | 160 | 150 | 6 | 265 | 21 | 8-Φ18X20 | 8-Φ19 | 4-Φ19 |
| 100（4 "） | 220 | 180 | 175 | 7.5 | 315 | 23 | 8-Φ18X20 | 8-Φ19 | 8-Φ19 |
| 125（5 "） | 250 | 210 | 210 | 8.5 | 335 | 31 | 8-Φ19 | 8-Φ23 | 8-Φ22 |
| 150（6 "） | 282 | 240 | 240 | 9.51 | 335 | 31 | 8-Φ21 | 8-Φ23 | 8-Φ22 |
| 200（8 "） | 335 | 295 | 290 | 11.75 | 380 | 32 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250（10 "） | 395 | 350 | 355 | 14.25 | 550 | 37 | 12-Φ25 | 12-Φ25 | 12-Φ25 |
| 300（12 "） | 445 | 400 | 400 | 17 | 550 | 40 | 12-Φ25 | 16-Φ25 | 12-Φ25 |
