| アプリの温度制限リスト |
| 材質 | 中温℃ | 材質 | 中温℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | PPH | -20℃~110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 製品の構造上の特徴 |
1. 優れた耐薬品性: -20°C ~ 95°C の広い使用温度範囲、媒体中の重イオン含有量は超純水基準を満たし、衛生特性は国家衛生基準を満たしています。
2. 強度、靱性、耐薬品性に優れています。
3. 耐久性: 優れた耐老化性と耐紫外線性により、他の配管システムの耐用年数を大幅に延長します。
4. 低熱伝導率:鉄の約1/200。自己消火性の難燃性。
5.軽量:鋼管の1/5、銅管の1/6と軽量です。
6. 低抵抗、高流量: 滑らかできれいなパイプ表面により、流体輸送時の摩擦と付着を最小限に抑えます。
7. 簡単な取り付け、低コスト: 接着剤とネジ接続が利用可能ですが、接着剤が最も便利です。

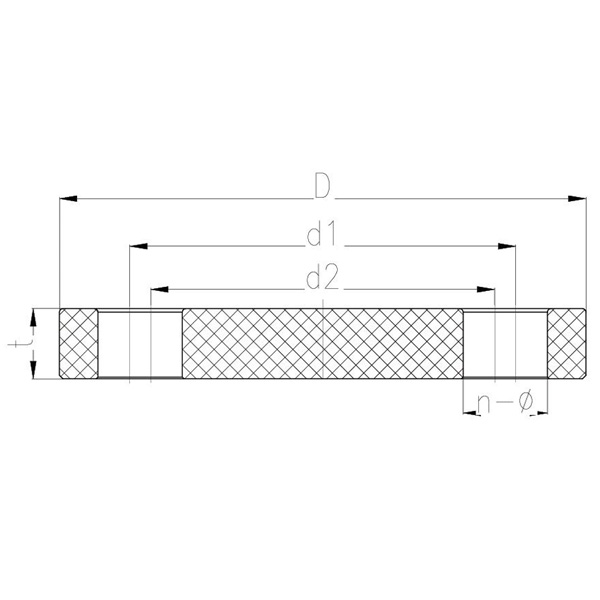

| 寸法リスト |
| DN | D | d1 | d2 | t | n-Φ | |||||||||||||||||||||||
| 15 | 95 | 70 | 60 | 14 | 4-Φ15X20 | |||||||||||||||||||||||
| 20 | 105 | 75 | 70 | 18 | 4-Φ15X17.5 | |||||||||||||||||||||||
| 25 | 125 | 90 | 79 | 18 | 4-Φ15X20.5 | |||||||||||||||||||||||
| 32 | 140 | 100 | 89 | 20 | 4-Φ18X23.5 | |||||||||||||||||||||||
| 40 | 150 | 112 | 98 | 20 | 4-Φ18X25 | |||||||||||||||||||||||
| 50 | 165 | 127.5 | 120 | 20 | 4-Φ18X21.75 | |||||||||||||||||||||||
| 65 | 185 | 148 | 140 | 20 | 4-Φ18X22 | |||||||||||||||||||||||
| 80 | 200 | 163 | 150 | 20 | 8-Φ18X24.5 | |||||||||||||||||||||||
| 100 | 229 | 195 | 175 | 22 | 8-Φ18X28 | |||||||||||||||||||||||
| 125 | 254 | 220 | 210 | 22 | 8-Φ18X23 | |||||||||||||||||||||||
| 150 | 285 | 246 | 240 | 24 | 8-Φ22X25 | |||||||||||||||||||||||
| 200 | 347 | 305 | 295 | 32 | 8-Φ23X28 | |||||||||||||||||||||||
| 200 | 341 | 296 | 32 | 12-Φ22 | ||||||||||||||||||||||||
| 250 | 406 | 369 | 350 | 34 | 12-Φ23X32.5 | |||||||||||||||||||||||
| 300 | 445 | 400 | 40 | 12-Φ23 | ||||||||||||||||||||||||
| 350 | 505 | 460 | 40 | 16-923 | ||||||||||||||||||||||||
| 400 | 570 | 515 | 40 | 16-Φ27 | ||||||||||||||||||||||||
| 450 | 625 | 565 | 38 | 20-Φ26 | ||||||||||||||||||||||||
| 500 | 670 | 620 | 40 | 20-Φ27 | ||||||||||||||||||||||||
| 600 | 800 | 740 | 720 | 50 | 20- Φ 30X40 | |||||||||||||||||||||||
