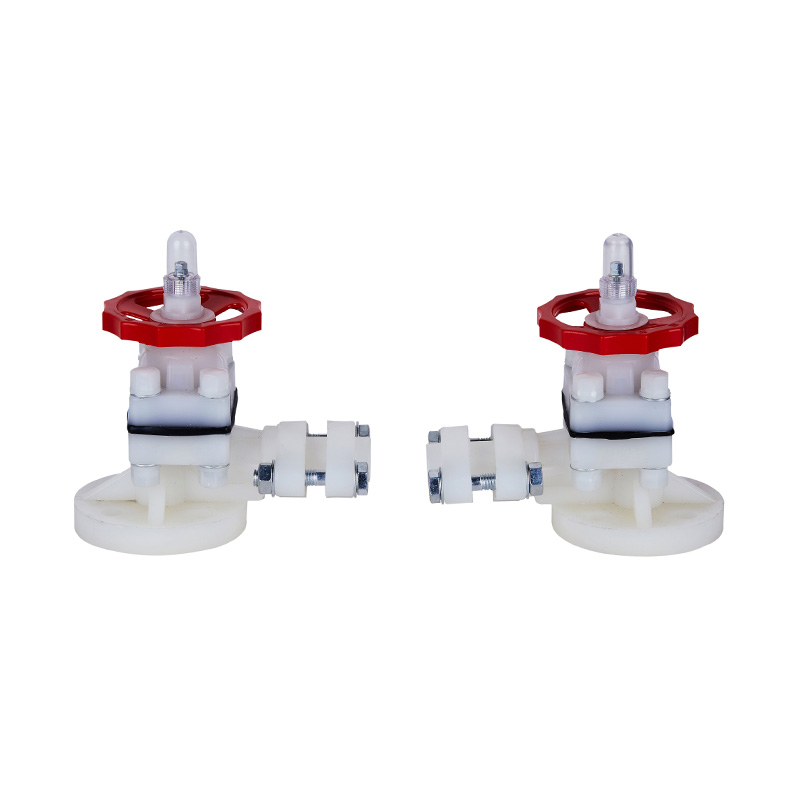

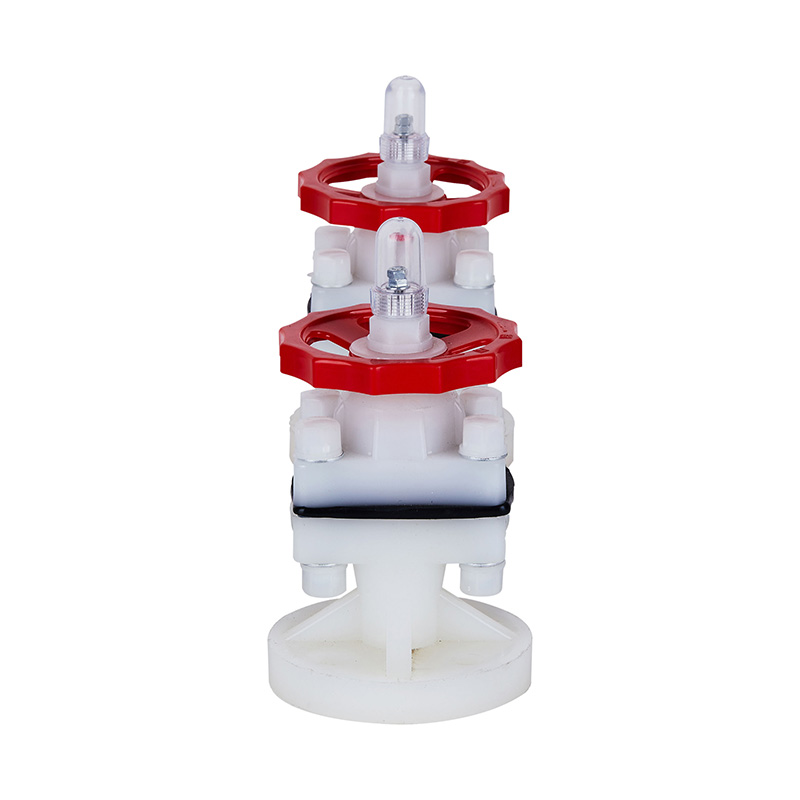

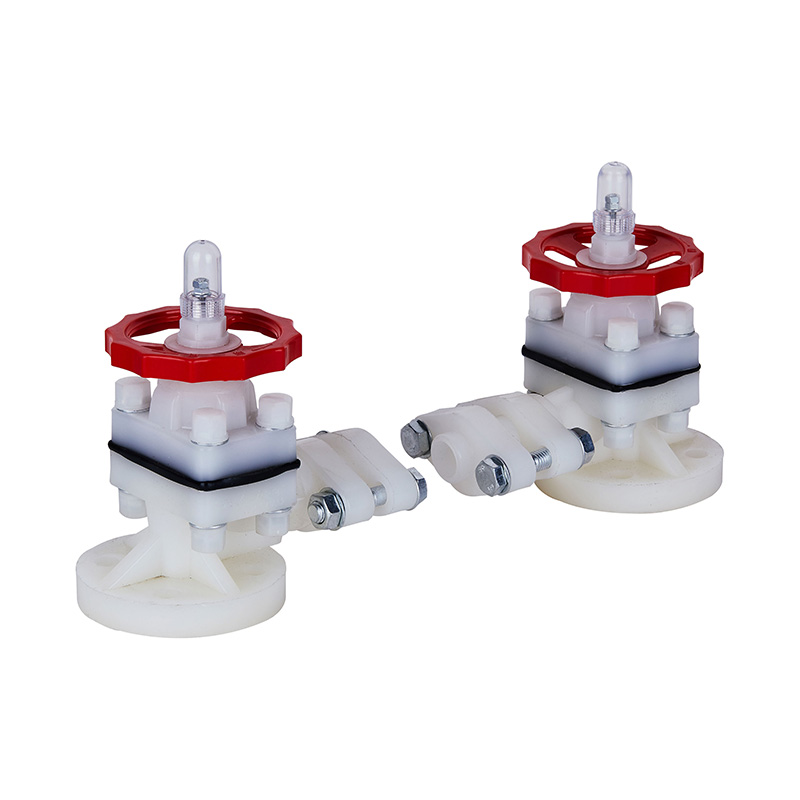

白と赤のPVDFレベルインジケーターカスタムDN15-50競争力のある価格水処理用ウォーターサイロプラスチックPVDFレベルインジケーター
原産地：中国、浙江省
ブランド名：KXPV
モデル番号：G41F-10F
製品名：レベルインジケーター
色：白と赤
サイズ：DN15-50
納期：7日
MOQ：1個
供給能力：月額10000.0個/個3
| 部品材料表 |
| いいえ。 | 名前 | 材料 |
| 1 | 保持ナット | FRPP |
| 2 | ハンドウェル | 合金素材 |
| 3 | 六角ナット | 鋼 |
| 4 | Folling plece | 鋼 |
| 5 | ボンネット | FRPP |
| 6 | ステムナット | キャストロン |
| 7 | ディスク | FRPP |
| 8 | ダイヤフラム | EPDM.F46.PTFE |
| 9 | 体 | PPH.CPVC.UPVC.FRPP.PVDF |
| 10 | カバー制限 | なので |
| 11 | ライナーリング | FRPP |
| 12 | ナットキャップ | FRPP |
| 13 | 双頭スタッド | 鋼 |
| 14 | 幹 | 鋼 |
| 15 | メンブランパッド | EPDM |
| 16 | シーリング | PTFE |
| 17 | 充填物 | 鋼 |
| 18 | 六角ナット | 鋼 |
| 19 | コネクタ | PPH.CPVC.UPVC.FRPP.PVDF |
| 20 | 双頭スタッド | 鋼 |
レベルインジケータアセンブリの詳細図
| 寸法リスト |
| DN（mm） | D1 | D2 | L1 | L2 | h | n | Φ | ||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | |||||
| 15（1/2 "） | 95 | 65 | 70 | 2.38 | 180 | 50 | 20 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20（3/4 "） | 105 | 75 | 75 | 2.76 | 180 | 50 | 18 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25（1"） | 115 | 85 | 90 | 3.13 | 180 | 50 | 19 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32（11/4 "） | 135 | 100 | 100 | 3.45 | 180 | 50 | 19 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40（11/2 "） | 145 | 110 | 105 | 3.88 | 180 | 50 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50（2 "） | 160 | 125 | 120 | 4.74 | 180 | 50 | 20 | 4 | 4 | 4 | 18 | 19 | 19 |
