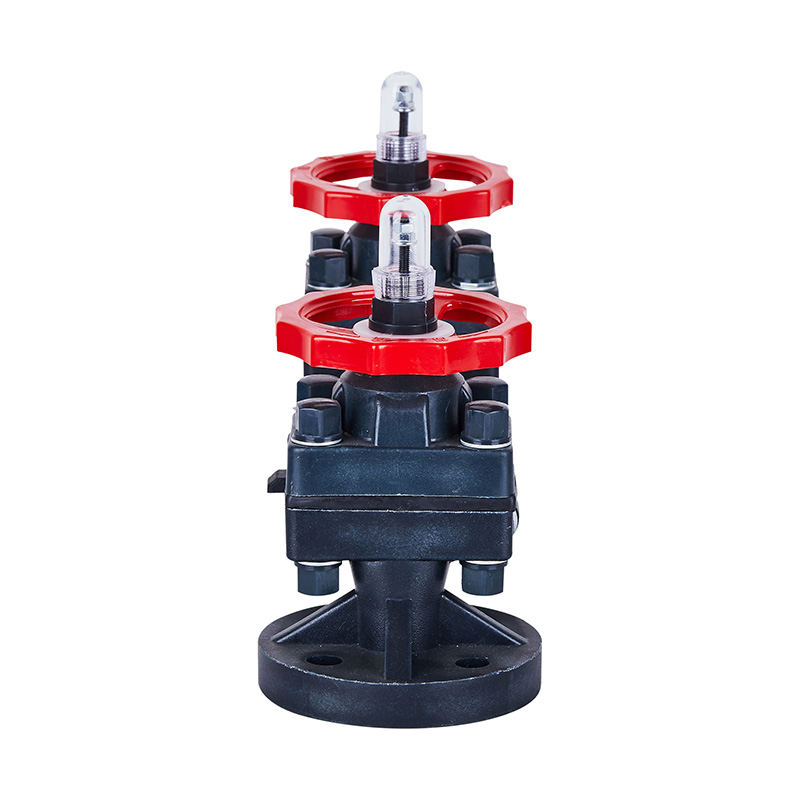

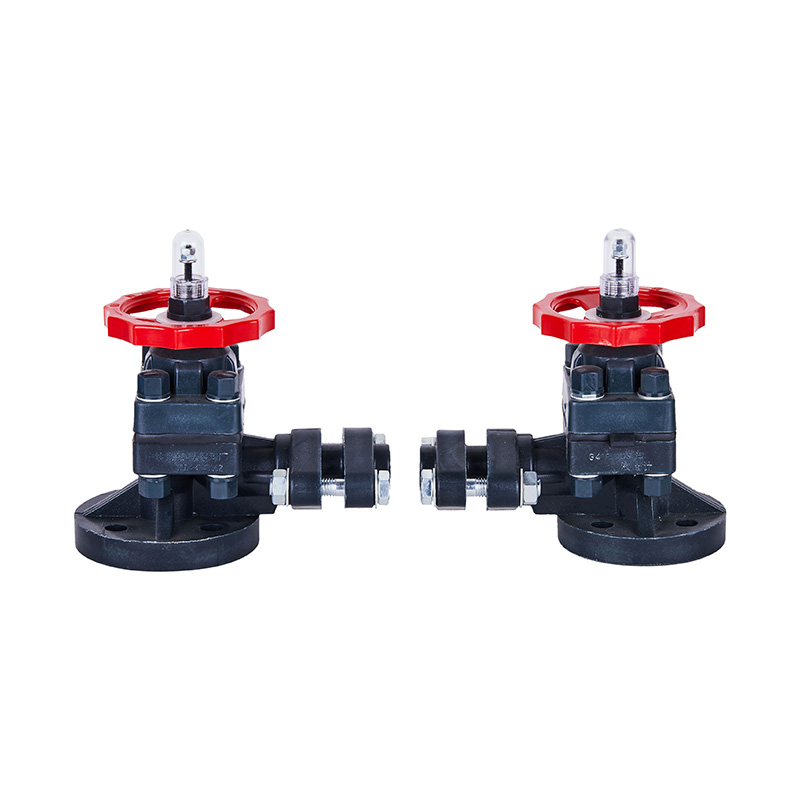

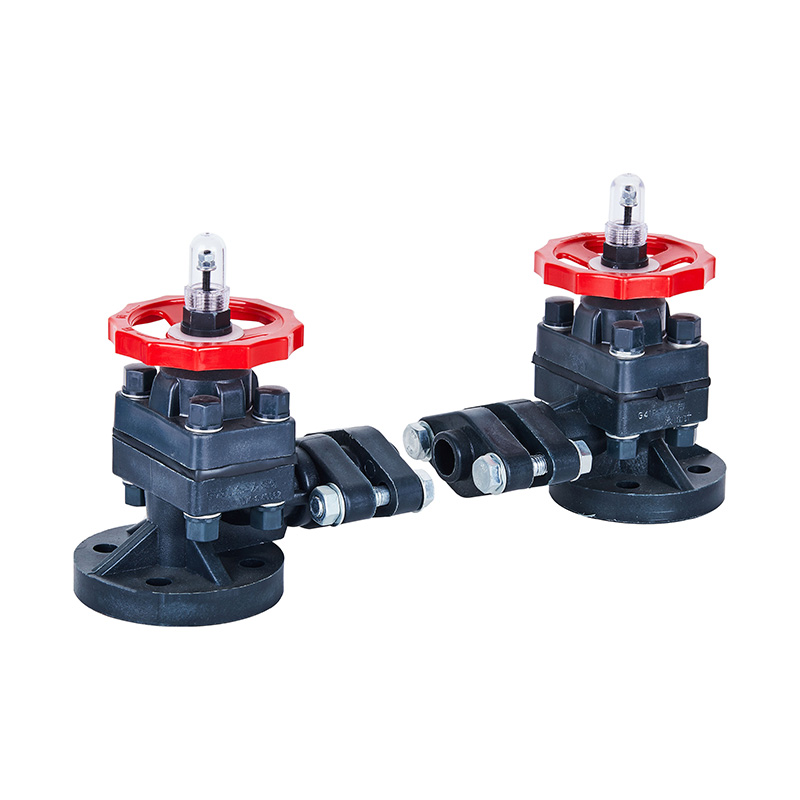

FRPP レベル意思決定 カスタム低価格 FRPP 水用レベル意思決定
出身地:寧波、浙江省
ブランド名: KXPV
材質:FRPP
モデル番号: G41F-10S
製品名:レベルインジケーター
色: 黒と赤
サイズ: DN15-50
納期: 7日
MOQ: 1 個
供給能力:10000個/月あたり
クラス圧力:1.0Mpa(10bar)
FRPP レベル意思決定 カスタム低価格 FRPP 水用レベル意思決定
出身地:寧波、浙江省
ブランド名: KXPV
材質:FRPP
モデル番号: G41F-10S
製品名:レベルインジケーター
色: 黒と赤
サイズ: DN15-50
納期: 7日
MOQ: 1 個
供給能力:10000個/月あたり
クラス圧力:1.0Mpa(10bar)
| アプリの温度制限リスト |
| 材質 | 中温℃ | 材質 | 中温℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | PPH | -20℃~110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 製品の構造上の特徴 |
1. バルブ本体は軽量、耐食性、耐スケール性に優れ、長寿命です。
2.科学的な設計により、スムーズな操作が保証されます。信頼できる品質と耐久性。フランジ接続のため、取り付けが簡単です。
3. バルブカバー、ディスク、ボディ、コネクタはPVDF、PVC-C、PVC-U、PPH、FRPPで入手可能、お客様のニーズに合わせてカスタマイズできます。
4.酸性、アルカリ性の各種溶剤やパイプラインでの使用に適しており、耐老化性、耐食性に優れています。
| 部品材質表 |
| いいえ。 | 名前 | 材質 |
| 1 | ストップナット | FRPP |
| 2 | ホイール | 合金材料 |
| 3 | 六角ナット | スチール |
| 4 | 詰めた場所 | スチール |
| 5 | ボンネット | PPH、PVC-C、PVC-U、FRPP、PVDF |
| 6 | ヨークナット | 鋳鉄 |
| 7 | ディスク | PPH、PVC-C、PVC-U、FRPP、PVDF |
| 8 | ダイヤフラム | EPDM、F46 |
| 9 | 本体 | PPH、PVC-C、PVC-U、FRPP、PVDF |
| 10 | カバーリミット | AS |
| 11 | ライナーリング | FRPP |
| 12 | 袋ナット | FRPP |
| 13 | 両頭スタッド | スチール |
| 14 | ステム | スチール |
| 15 | フリム | EPDM |
| 16 | シーリング | PTFE |
| 17 | 詰めた場所 | スチール |
| 18 | 六角ナット | スチール |
| 19 | コネクタ | PPH、PVC-C、PVC-U、FRPP、PVDF |
| 20 | 両頭スタッド | スチール |
レベル分解ー組立詳細図
| 寸法リスト |
| DN(mm) | D | d | L1 | L2 | b | n-Φ | |||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 95 | 65 | 70 | 60.3 | 195 | 50 | 20 | 4-Φ14 | 4-Φ15 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 20(3/4インチ) | 105 | 75 | 75 | 69.9 | 195 | 50 | 20 | 4-Φ14 | 4-Φ15 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 25(1インチ) | 115 | 85 | 90 | 79.4 | 200 | 50 | 20 | 4-Φ14 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 32(11/4インチ) | 135 | 100 | 100 | 88.9 | 200 | 50 | 20 | 4-Φ18 | 4-Φ19 | 4- Φ 16 | |||||||||||||||||||||||||||||||||||||||||||
| 40(11/2インチ) | 145 | 110 | 105 | 98.4 | 205 | 50 | 20 | 4-Φ18 | 4-Φ19 | 4- Φ 16 | |||||||||||||||||||||||||||||||||||||||||||
| 50(2インチ) | 160 | 125 | 120 | 120.7 | 205 | 50 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||||
