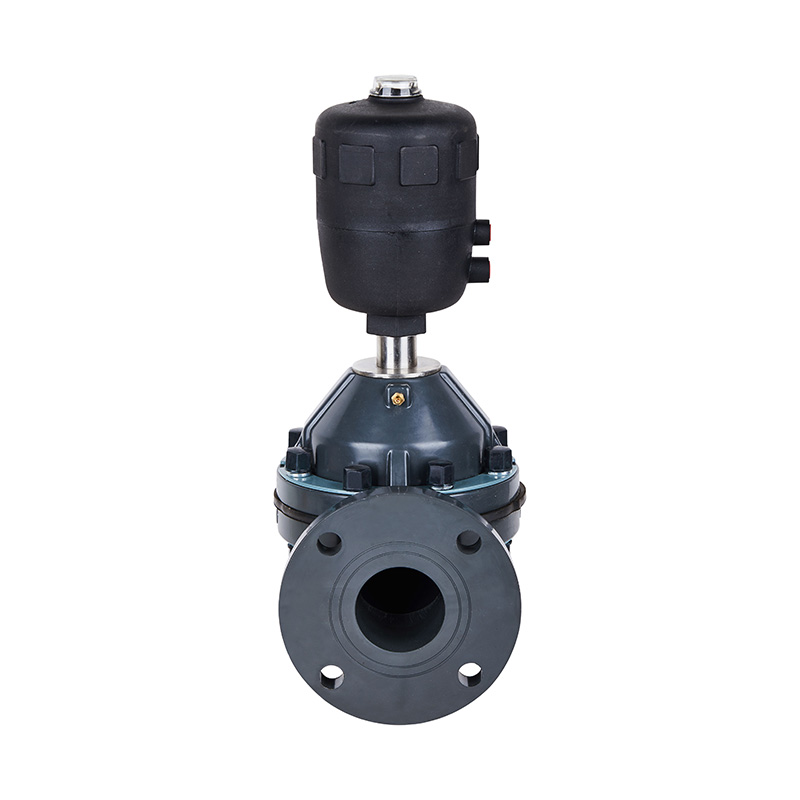

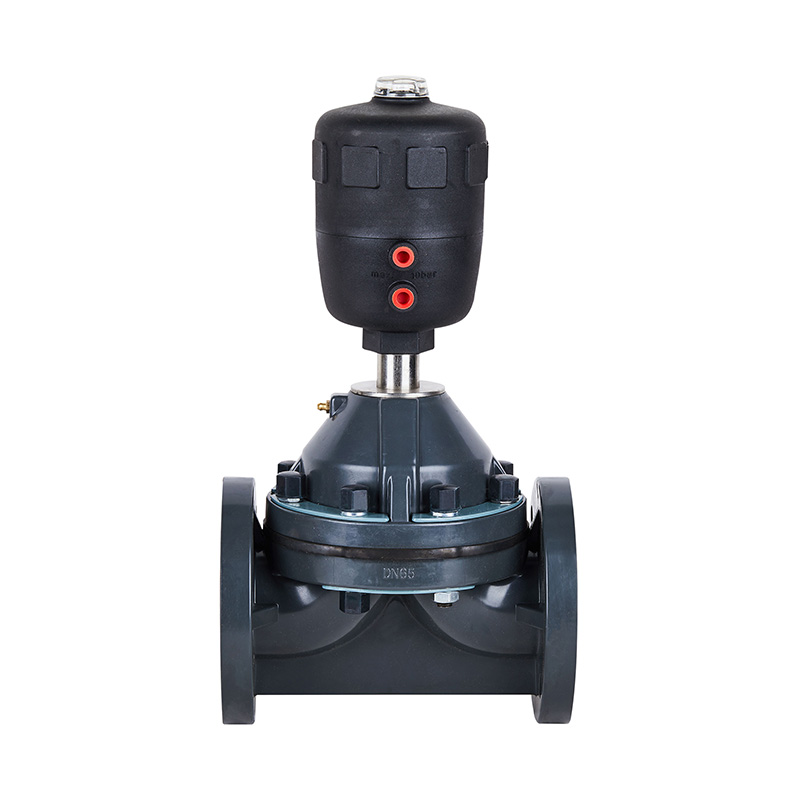

UPVC 空気圧ダイヤフラムバルブ DN15-300

0086 180 6712 3173 お問い合わせ

PREV：CPVC電動ダイヤフラムバルブDN15-300
NEXT：CPVC 空気圧ダイヤフラムバルブ DN15-300

説明
追加情報

主な構造上の特徴

1.シールダイヤフラムはF46またはPFA製で、折り回数は120000回以上、耐食性はF4と同等です。

2.スクリューリフティング構造を採用し、開閉力が大きく、安定性が優れています。

アプリの温度制限リスト

材料	中温℃	材料	中温℃
CPVC	-20℃～95℃	PPH	-20℃～110℃
UPVC	-0℃～65℃	PVDF	-40℃～150℃
FRPP	-14℃～90℃

ダイヤフラムバルブ組立詳細図

いいえ。	名前	材料
1	カバーリミット	として
2	スタッド	スチール、ステンレス。
3	止めナット	FRPP
4	ワッシャー	FRPP
5	車輪	合金材料
6	プラテン	スチール、ステンレス
7	両頭スタッドとナット	スチール、ステンレス
8	ボンネット	FRPP、PVDF、UPVC、CPVC、PPH
9	ヨークナット	HT300鋼
10	幹	スチール、ステンレス
11	ディスク	FRPP、PVDF、UPVC、CPVC、PPH、スチール、ステンレス、C.I.FRP
12	フリム	EPDM、FPM
13	ダイヤフラム	F46.PFA
14	体	FRPP、PVDF、UPVC、CPVC、PPH
15	プラテン	スチール、ステンレス

使用圧力と使用温度一覧表

口径/MPa/℃	FRPP			PVDF			UPVC			CPVC
口径/MPa/℃	14-40	41-60	61-100	40-60	61-90	91-140	20-40	41-60	61-80	0-40	41-60	61-90
15(1/2")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
20(3/4インチ)	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
25(1インチ)	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
32(11/4インチ)	0.7	0.7	0.6	1	0.9	0.7	0.7	0.7	0.6	0.7	0.7	0.6
40(11/2インチ)	0.7	0.7	0.6	0.8	0.7	0.5	0.7	0.7	0.6	0.7	0.7	0.5
50(2インチ)	0.7	0.7	0.6	0.8	0.6	0.5	0.7	0.7	0.6	0.7	0.7	0.5
65(21/2インチ)	0.7	0.7	0.6	0.8	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5
80(3インチ)	0.7	0.7	0.6	0.7	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5
100(4インチ)	0.7	0.7	0.6	0.6	0.5	0.4	0.7	0.7	0.6	0.7	0.6	0.5
125(5インチ)	0.5	0.5	0.4	0.5	0.4	0.3	0.5	0.5	0.4	0.5	0.5	0.4
150(6インチ)	0.5	0.5	0.4	0.5	0.3	0.2	0.5	0.5	0.4	0.5	0.4	0.3
200(8インチ)	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.25
250（10インチ）	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.2

寸法リスト

DN (mm)	D1	D			L	h	n			Φ
DN (mm)	D1	GB	JIS	ANSI	L	h	GB	JIS	ANSI	GB	JIS	ANSI
15(1/2")	95	65	70	2.38	125	14	4	4	4	14	15	16
20（3/4インチ）	105	75	75	2.76	135	18	4	4	4	14	15	16
25 (1インチ)	115	85	90	3.13	145	18	4	4	4	14	19	16
32（11/4インチ）	135	100	100	3.45	160	18	4	4	4	18	19	16
40（11/2インチ）	145	110	105	3.88	180	20	4	4	4	18	19	16
50（2インチ）	160	125	120	4.74	210	21	4	4	4	18	19	19
65（21/2インチ）	180	145	140	5.49	250	22	4	4	4	18	19	19
80（3インチ）	195	160	150	6	300	24	8	8	4	18	19	19
100（4インチ）	215	180	175	7.5	350	26	8	8	8	18	19	19
125（5インチ）	245	210	210	8.5	400	30	8	8	8	18	23	22
150（6インチ）	280	240	240	9.51	455	30	8	8	8	22	23	22
200（8インチ）	335	295	290	11.75	570	35	8	12	8	22	23	22
250（10インチ）	390	350	355	14.25	680	38	12	12	12	22	25	25
300（12インチ）	445	400	400	17	680	38	12	16	12	22	25	25

概要を見る

UPVC 空気圧ダイヤフラムバルブ DN15-300

あなたの夢を世界へクオリティ・イズ・ライフ

私たちはこの分野のリーディングカンパニーであり、あらゆるお客様に特定のソリューションを提供します

ダイヤフラムバルブは、柔軟なダイヤフラムを使用して流路をバルブの動作機構から分離するタイプのバルブです。ダイヤフラムは通常、ゴムまたはその他の柔軟な材料で作られており、バルブ本体を通過するステムに接続されています。ステムを上下に動かすと、ダイヤフラムが圧縮または減圧され、流路が開閉します。
ダイヤフラムバルブは、汚染や漏れを防ぐためにバルブの動作機構から流路を隔離する必要がある用途でよく使用されます。化学、製薬、食品、飲料業界で広く使用されています。また、クリーンルーム、衛生、滅菌用途でも広く使用されています。ダイアフラムはこれらの条件に耐性のある材料で作成できるため、制御対象の流体が摩耗性または腐食性である用途にも使用できます。
ダイヤフラムバルブは、長い耐用年数と低い所有コストを実現するように設計されています。幅広い材質、接続、流量定格テストが利用可能です。ダイヤフラムバルブは、信頼性、コスト、性能の間で優れた妥協点を提供します。
