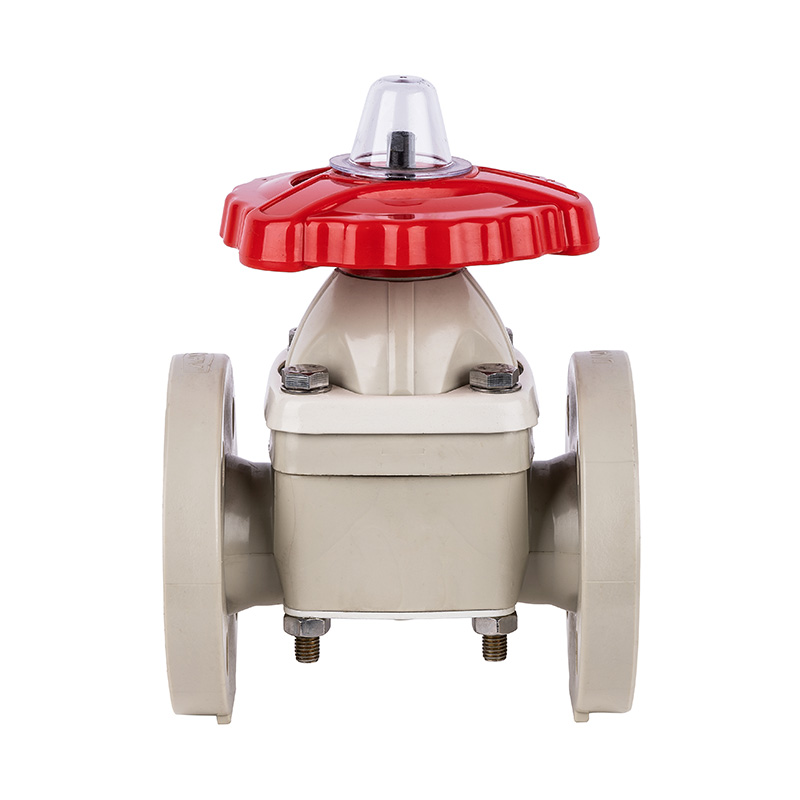

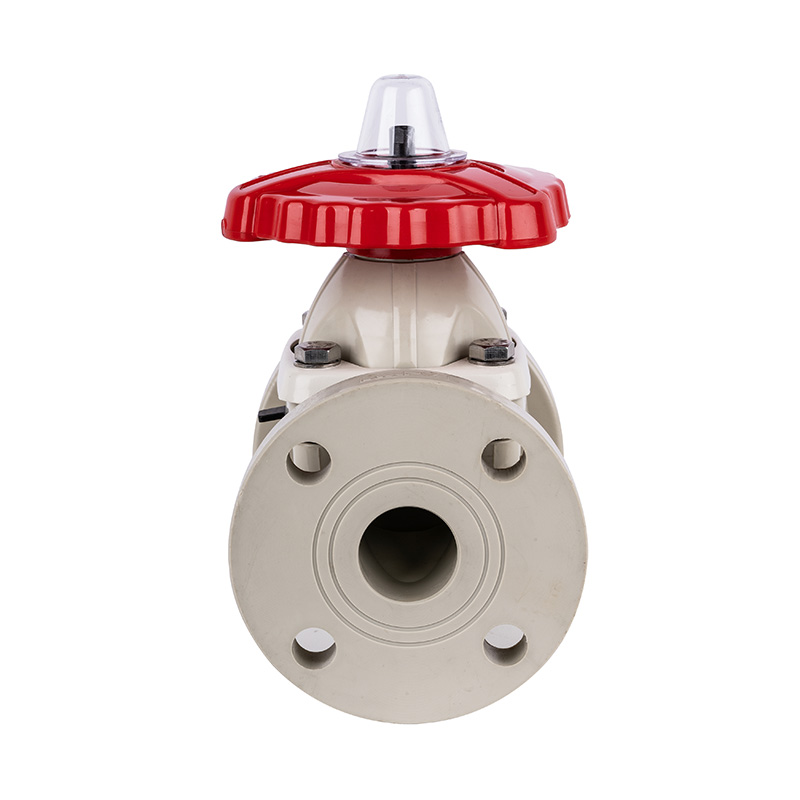

PPH G41F-10S フランジ型ダイヤフラムバルブ DN15-300 GB 標準

PPH G41F-10S フランジ型ダイヤフラムバルブ DN15-300 GB 標準

工業用高温ソフトシール手動スルーウェイプラスチックPPHダイヤフラムバルブ（給水用）
アプリケーション: 一般的な給水
媒体温度：高温、中温
電源: 手動
メディア: アシッド
ポートサイズ: DN15-DN300
構造: ダイヤフラム
製品名: PPH ダイヤフラム バルブ
接続: フランジエンド
認証: ISO9001
圧力クラス：1.0Mpa（10bar）
バルブタイプ: 一方向
シール：EPDM F46
納期: 7日
MOQ: 1 個

お問い合わせ
プレV：PVC-C G41F-10V フランジ型ダイヤフラムバルブ DN15-300 GB 標準
次へ：FRPP G41F-10S フランジ型ダイヤフラムバルブ DN15-300 GB 標準
製品の構造上の特徴
1. シールダイヤフラムはF46またはPFA製で、折り回数は120000回以上、耐食性はF4と同等です。
2.スクリューリフティング構造を採用し、開閉力が大きく、安定性が優れています。

アプリの温度制限リスト

材質 中温℃ 材質 中温℃
PVC-C -20℃～95℃ PVC-U -5℃～45℃
FRPP -20℃～120℃ PPH -20℃～110℃
PVDF 40℃～150℃

ダイヤフラムバルブ組立詳細図
いいえ。 名前 材質
1 カバーリミット AS
2 スタッド スチール、ステンレススチール
3 止めナット FRPP
4 ワッシャー FRPP
5 ホイール 合金材料
6 プラテン スチール、ステンレススチール
7 両頭スタッドとナット スチール、ステンレススチール
8 ボンネット FRPP、PVDF、PVCC、PVC-U、PPH
9 ヨークナット スチール、銅 Ht300 スチール
10 ステム スチール、ステンレススチール
11 バルブプレート 鋳鉄、FRPP、PVDF、PVC-U、PVC-C、PPH、
スチール、ステンレススチール、C.1.FRP
12 フリム EPDM、FPM
13 ダイヤフラム F46.PFA.PTFE
14 本体 FRPP、PVDF、PVCC、PVC-U、PPH
15 プラテン スチール、ステンレススチール

使用圧力と使用温度一覧表

口径/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4インチ)

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1インチ)

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4インチ)

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2インチ)

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2インチ)

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2インチ)

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3インチ)

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4インチ)

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5インチ)

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6インチ)

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8インチ)

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10インチ)

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

寸法リスト

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4インチ) 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1インチ) 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4インチ) 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2インチ) 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2インチ) 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2インチ) 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3インチ) 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
100(4インチ) 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5インチ) 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6インチ) 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8インチ) 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
250(10インチ) 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12インチ) 445 400 400 680 38 12-Φ23 16-Φ25
