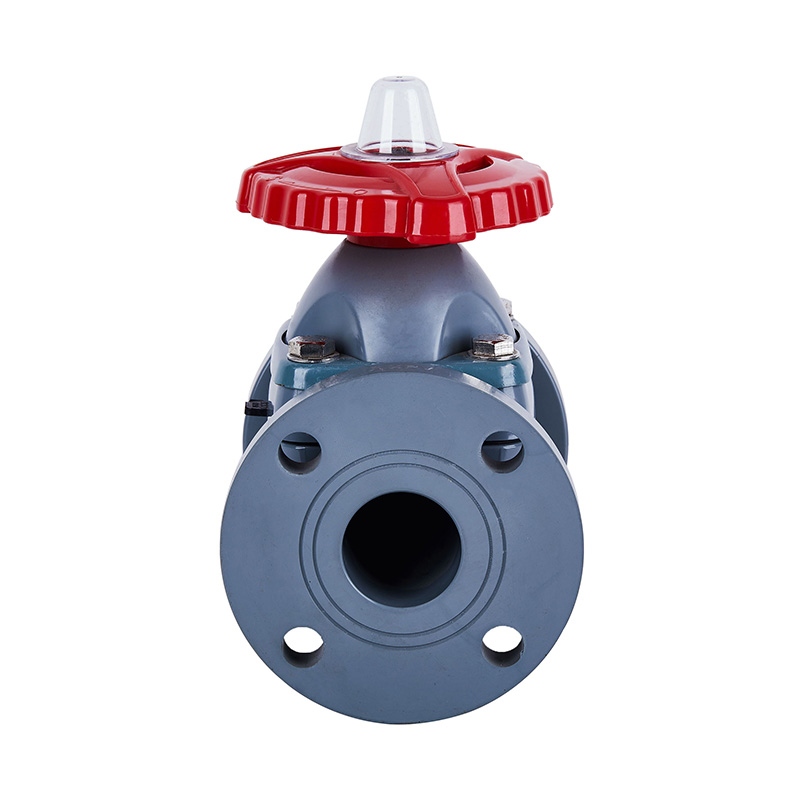

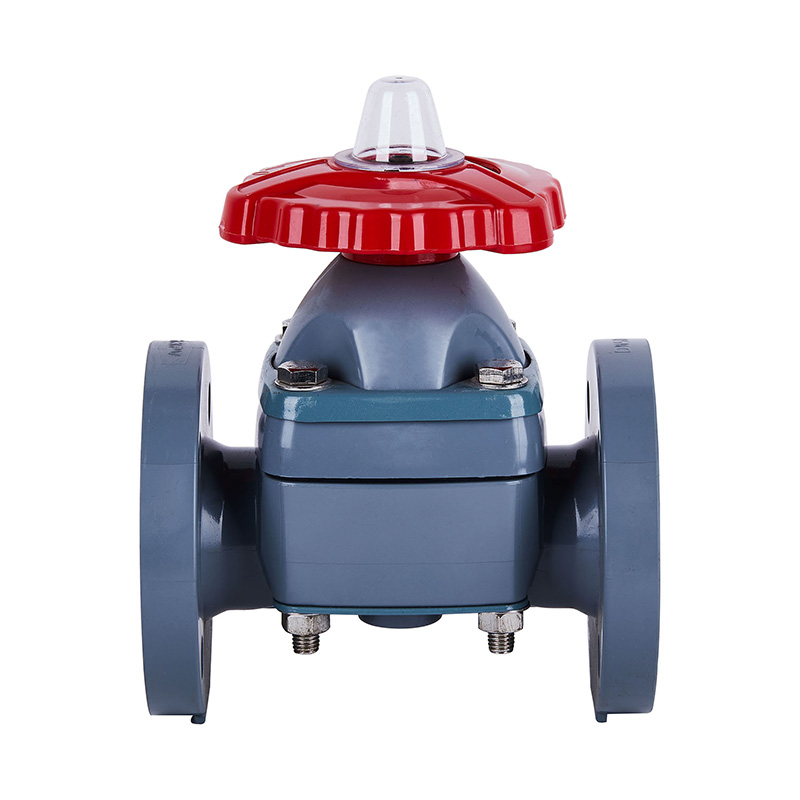

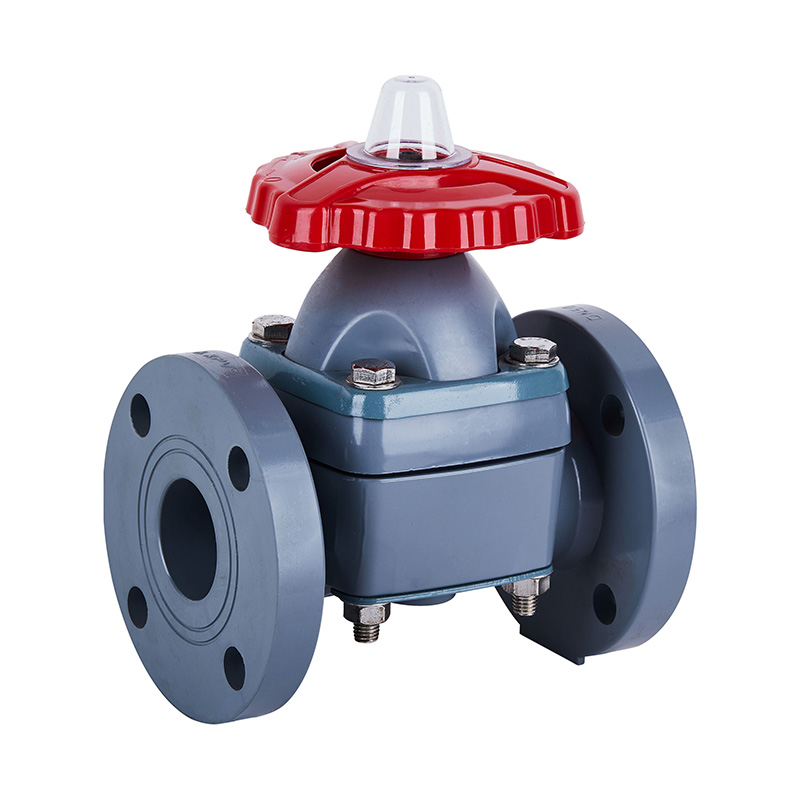

CPVCフランジタイプダイヤフラムバルブDN15-300

酸性流体および給水用の超耐久性高温マニュアル新設計CPVCフランジプラスチックダイヤフラムバルブ

製品名：CPVCダイヤフラムバルブ

色：グレー

サイズ：DN15-DN250

モデル番号：G41F-10V

アプリケーション：一般

材質：プラスチック

メディアの温度：高温、中温

圧力：中圧

電源：手動

メディア：酸

ポートサイズ：DN15-DN250

構造：ダイヤフラム

接続：フランジエンド

証明書：ISO9001

中：酸

使用圧力：0-10bar

バルブタイプ：1ウェイ

シール：EPDM F46

納期：7日

MOQ：1ピース

PREV：UPVCフランジタイプダイヤフラムバルブDN15-300
NEXT：PVDFフランジタイプダイヤフラムバルブDN15-300 0086 180 6712 3173 お問い合わせ

説明
追加情報

主な構造的特徴

1.シールダイヤフラムはF46またはPFA製で、折り数は120000倍以上、耐食性はF4相当です。

2.スクリューリフティング構造を採用しているため、開閉力が大きく、安定性に優れています。

アプリの温度制限リスト

材料	中温°C	材料	中温°C
CPVC	-20℃〜95℃	PPH	-20℃〜110℃
UPVC	-0℃〜65℃	PVDF	-40℃〜150℃
FRPP	-14℃〜90℃

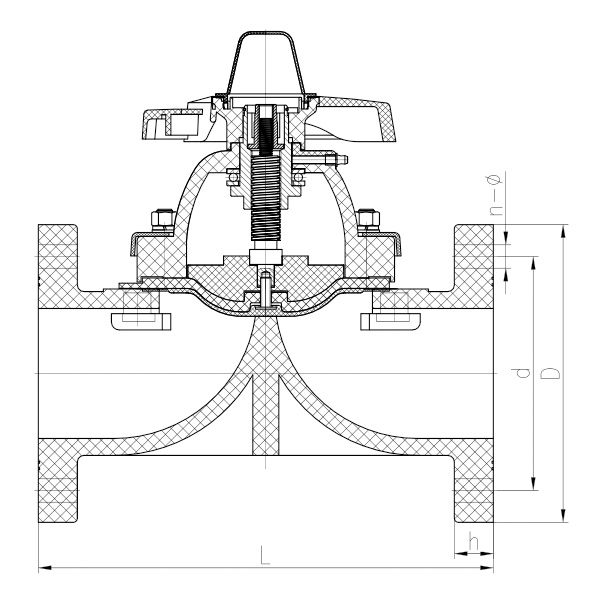

ダイヤフラムバルブアセンブリの詳細図

いいえ。	名前	材料
1	カバー制限	なので
2	スタッド	鋼、ステンレス鋼。
3	保持ナット	FRPP
4	ワッシャー	FRPP
5	車輪	合金素材
6	プラテン	鋼、ステンレス鋼
7	双頭スタッドとナット	鋼、ステンレス鋼
8	ボンネット	FRPP、PVDF、UPVC、CPVC、PPH
9	ヨークナット	Ht300スチール
10	幹	鋼、ステンレス鋼
11	ディスク	FRPP、PVDF、UPVC、CPVC、PPH、鋼、ステンレス鋼、C.I.FRP
12	フリム	EPDM、FPM
13	ダイヤフラム	F46.PFA
14	体	FRPP、PVDF、UPVC、CPVC、PPH
15	プラテン	鋼、ステンレス鋼

使用圧力と使用温度のリスト

Calibe /MPa/℃	FRPP			PVDF			UPVC			CPVC
Calibe /MPa/℃	14-40	41-60	61-100	40〜60	61-90	91-140	20〜40	41-60	61-80	0〜40	41-60	61-90
15（1/2 "）	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
20（3/4 "）	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
25（1）	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
32（11/4 "）	0.7	0.7	0.6	1	0.9	0.7	0.7	0.7	0.6	0.7	0.7	0.6
40（11/2 "）	0.7	0.7	0.6	0.8	0.7	0.5	0.7	0.7	0.6	0.7	0.7	0.5
50（2 "）	0.7	0.7	0.6	0.8	0.6	0.5	0.7	0.7	0.6	0.7	0.7	0.5
65（21/2 "）	0.7	0.7	0.6	0.8	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5
80（3 "）	0.7	0.7	0.6	0.7	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5
100（4 "）	0.7	0.7	0.6	0.6	0.5	0.4	0.7	0.7	0.6	0.7	0.6	0.5
125（5 "）	0.5	0.5	0.4	0.5	0.4	0.3	0.5	0.5	0.4	0.5	0.5	0.4
150（6 "）	0.5	0.5	0.4	0.5	0.3	0.2	0.5	0.5	0.4	0.5	0.4	0.3
200（8 "）	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.25
250（10 "）	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.2

寸法リスト

DN（mm）	D1	D			L	h	n			Φ
DN（mm）	D1	GB	JIS	ANSI	L	h	GB	JIS	ANSI	GB	JIS	ANSI
15（1/2 "）	95	65	70	2.38	125	14	4	4	4	14	15	16
20（3/4 "）	105	75	75	2.76	135	18	4	4	4	14	15	16
25（1）	115	85	90	3.13	145	18	4	4	4	14	19	16
32（11/4 "）	135	100	100	3.45	160	18	4	4	4	18	19	16
40（11/2 "）	145	110	105	3.88	180	20	4	4	4	18	19	16
50（2 "）	160	125	120	4.74	210	21	4	4	4	18	19	19
65（21/2 "）	180	145	140	5.49	250	22	4	4	4	18	19	19
80（3 "）	195	160	150	6	300	24	8	8	4	18	19	19
100（4 "）	215	180	175	7.5	350	26	8	8	8	18	19	19
125（5 "）	245	210	210	8.5	400	30	8	8	8	18	23	22
150（6 "）	280	240	240	9.51	455	30	8	8	8	22	23	22
200（8 "）	335	295	290	11.75	570	35	8	12	8	22	23	22
250（10 "）	390	350	355	14.25	680	38	12	12	12	22	25	25
300（12 "）	445	400	400	17	680	38	12	16	12	22	25	25
