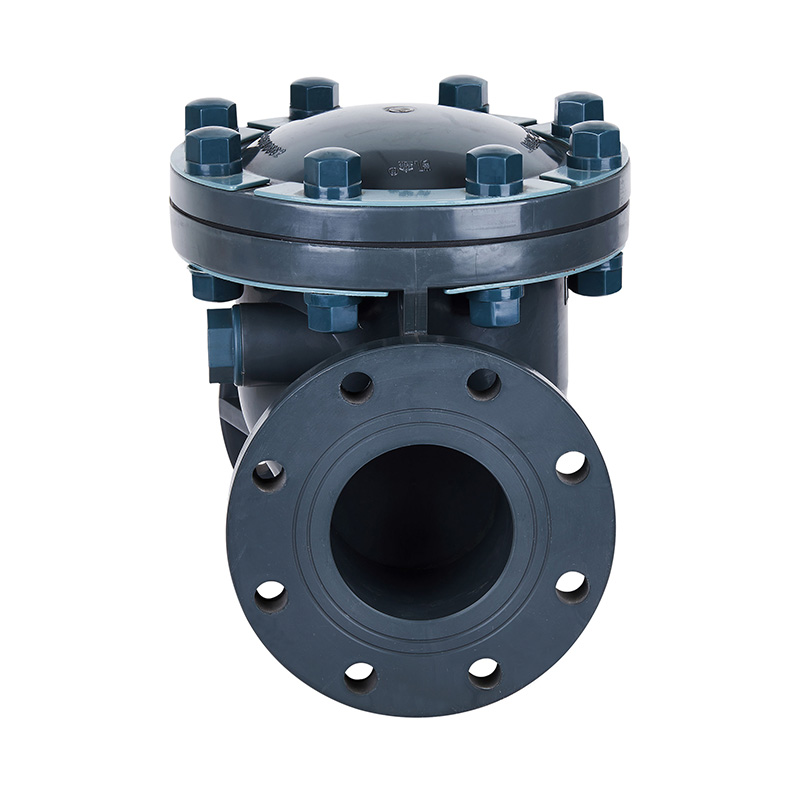

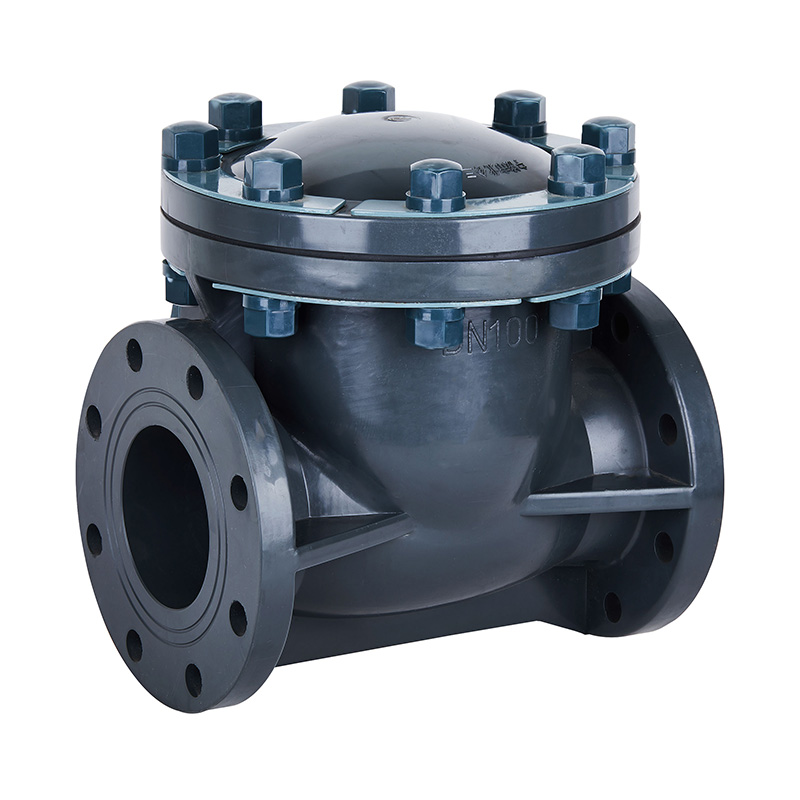

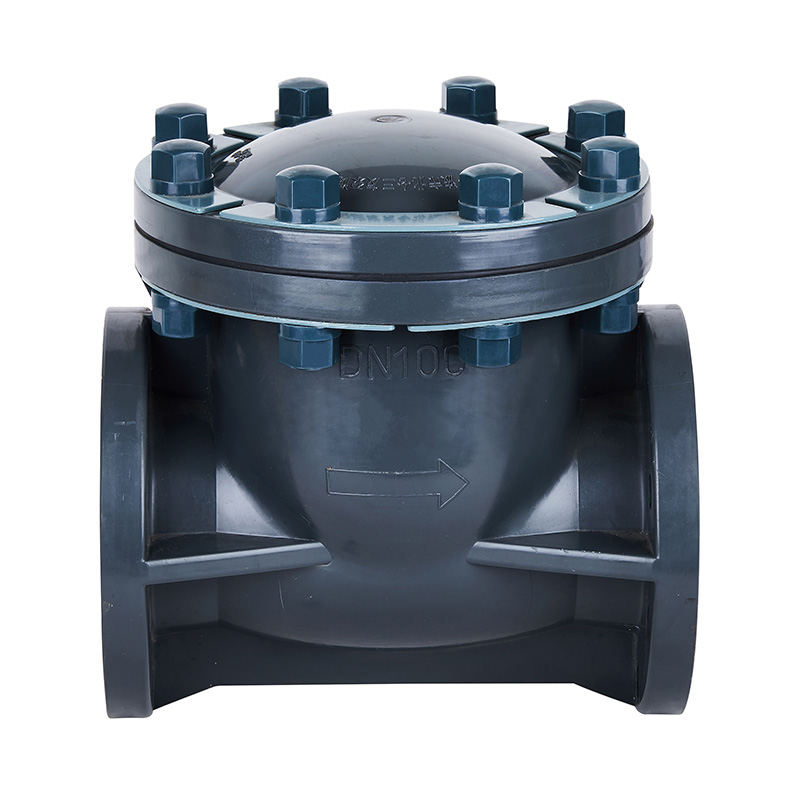

競争力のある価格 UPVC スイングタイプ逆止弁ウェーハインサート DN15-DN300 プラスチックバルブ排水管および化学産業用
原産地:中国
ブランド名:KXPV
モデル番号:H44F-10U
アプリケーション:一般
材質:プラスチック
媒体温度:中温、常温
圧力:中圧
電源:手動
メディア:酸
ポートサイズ:DN15-DN300
構造:チェック
製品名:ウェーハチェックバルブ
納期:7日
MOQ:1個
色:グレー
供給能力: 10000 個/月あたり
競争力のある価格 UPVC スイングタイプ逆止弁ウェーハインサート DN15-DN300 プラスチックバルブ排水管および化学産業用
原産地:中国
ブランド名:KXPV
モデル番号:H44F-10U
アプリケーション:一般
材質:プラスチック
媒体温度:中温、常温
圧力:中圧
電源:手動
メディア:酸
ポートサイズ:DN15-DN300
構造:チェック
製品名:ウェーハチェックバルブ
納期:7日
MOQ:1個
色:グレー
供給能力: 10000 個/月あたり
主な構造上の特徴 |
1.液体の逆流現象を防止し、ポンプ装置を保護します。
2.片持ち逆止弁ですので、流れ抵抗が少ないです。
3.すべてプラスチック材料を使用しており、酸やアルカリ液体を防ぐ強力な耐食性を発揮します。
4.バルブ本体を配管から外すだけでなく、ボンネットを開けて内部の点検・メンテナンスを行ってください。
部品材質表 |
いいえ。 | 名前 | 材料 |
1 | 袋ナット | FRPP |
2 | ボンネット | FRPP、PVDF、CPVC、UPVC、PPH |
3 | ロッカー | FRPP、PVDF、CPVC、UPVC、PPH |
4 | キャッピング | FRPP、PVDF、CPVC、UPVC、PPH |
5 | シールリング | EPDM、FPM |
6 | シールナット | FRPP、PVDF、CPVC、UPVC、PPH |
7 | コネクティングロッド | FRPP、PVDF、CPVC、UPVC、PPH |
8 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
9 | 六角ボルト | スチール、ステンレス |
10 | ゴムワッシャー | EPDM、FPM |
11 | 六角ボルト | FRPP、PVDF、CPVC、UPVC、PPH |
12 | 詰め物 | スチール、ステンレス |
13 | 六角ナット | スチール、ステンレス |
スイング式逆止弁Ass'y詳細図
寸法リスト |
DN (mm) | D1 | D2 | L | h | n-Φ | ||||
GB | JIS | ANSI | GB | JIS | ANSI | ||||
25(1インチ) | 115 | 85 | 90 | 3.13 | 160 | 18 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
32 (11/4") | 145 | 100 | 100 | 3.45 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
40 (11/2インチ) | 145 | 110 | 105 | 3.88 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
50 (2インチ) | 160 | 125 | 120 | 4.74 | 200 | 21 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
65 (21/2") | 180 | 145 | 140 | 5.49 | 245 | 25 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
80 (3インチ) | 197 | 160 | 150 | 6 | 265 | 26 | 8-Φ18 | 8-Φ19 | 4-Φ19 |
100 (4インチ) | 215 | 180 | 175 | 7.5 | 300 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
125 (5インチ) | 250 | 210 | 210 | 8.5 | 350 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
150 (6インチ) | 280 | 240 | 240 | 9.51 | 400 | 30 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
200 (8インチ) | 340 | 295 | 290 | 11.75 | 500 | 30 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
250 (10インチ) | 390 | 350 | 355 | 14.25 | 575 | 38 | 12-Φ23 | 12-Φ23 | 12-Φ22 |
300 (12 インチ) | 440 | 400 | 400 | 17 | 575 | 38 | 12-Φ23 | 16-Φ23 | 12-Φ22 |
