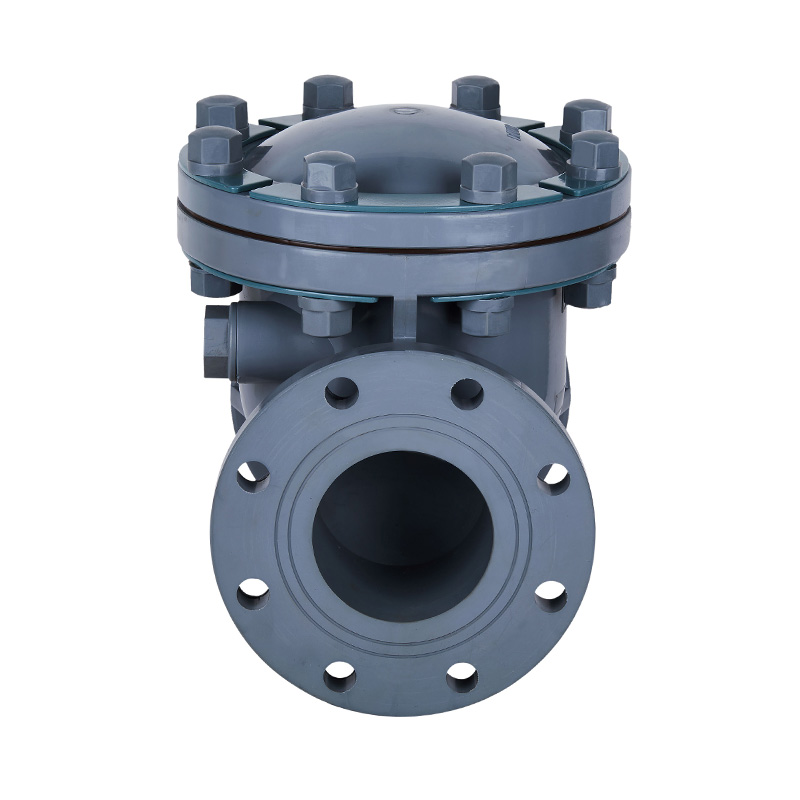

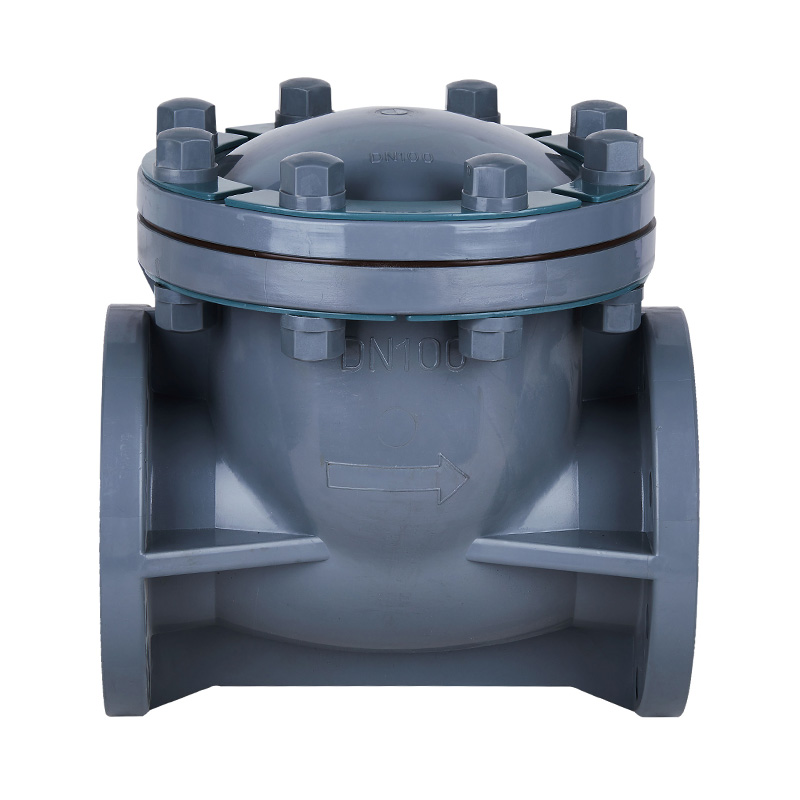

高品質グレー CPVC スイングタイプ逆止弁 DN15-DN300 pn16 6 インチプラスチックウェーハ化学および工業用逆止弁
原産地:中国
ブランド名:KXPV
モデル番号:H44F-10V
アプリケーション:一般
材質:プラスチック
媒体温度：中温、常温
圧力:中圧
電源:手動
メディア:酸
ポートサイズ:DN15-DN300
構造:チェック
製品名:ウェーハチェックバルブ
色:グレー
パッキング:カートンボックス
納期:7日
MOQ:1 個
高品質グレー CPVC スイングタイプ逆止弁 DN15-DN300 pn16 6 インチプラスチックウェーハ化学および工業用逆止弁
原産地:中国
ブランド名:KXPV
モデル番号:H44F-10V
アプリケーション:一般
材質:プラスチック
媒体温度：中温、常温
圧力:中圧
電源:手動
メディア:酸
ポートサイズ:DN15-DN300
構造:チェック
製品名:ウェーハチェックバルブ
色:グレー
パッキング:カートンボックス
納期:7日
MOQ:1 個
| 主な構造上の特徴 |
1.液体の逆流現象を防止し、ポンプ装置を保護します。
2.片持ち逆止弁ですので、流れ抵抗が少ないです。
3.すべてプラスチック材料を使用しており、酸やアルカリ液体を防ぐ強力な耐食性を発揮します。
4.バルブ本体を配管から外すだけでなく、ボンネットを開けて内部の点検・メンテナンスを行ってください。
| 部品材質表 |
| いいえ。 | 名前 | 材料 |
| 1 | 袋ナット | FRPP |
| 2 | ボンネット | FRPP、PVDF、CPVC、UPVC、PPH |
| 3 | ロッカー | FRPP、PVDF、CPVC、UPVC、PPH |
| 4 | キャッピング | FRPP、PVDF、CPVC、UPVC、PPH |
| 5 | シールリング | EPDM、FPM |
| 6 | シールナット | FRPP、PVDF、CPVC、UPVC、PPH |
| 7 | コネクティングロッド | FRPP、PVDF、CPVC、UPVC、PPH |
| 8 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
| 9 | 六角ボルト | スチール、ステンレス |
| 10 | ゴムワッシャー | EPDM、FPM |
| 11 | 六角ボルト | FRPP、PVDF、CPVC、UPVC、PPH |
| 12 | 詰め物 | スチール、ステンレス |
| 13 | 六角ナット | スチール、ステンレス |
スイング式逆止弁Ass'y詳細図
| 寸法リスト |
| DN (mm) | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 25(1インチ) | 115 | 85 | 90 | 3.13 | 160 | 18 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32 (11/4") | 145 | 100 | 100 | 3.45 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40 (11/2インチ) | 145 | 110 | 105 | 3.88 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2インチ) | 160 | 125 | 120 | 4.74 | 200 | 21 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65 (21/2") | 180 | 145 | 140 | 5.49 | 245 | 25 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3インチ) | 197 | 160 | 150 | 6 | 265 | 26 | 8-Φ18 | 8-Φ19 | 4-Φ19 |
| 100 (4インチ) | 215 | 180 | 175 | 7.5 | 300 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125 (5インチ) | 250 | 210 | 210 | 8.5 | 350 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150 (6インチ) | 280 | 240 | 240 | 9.51 | 400 | 30 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200 (8インチ) | 340 | 295 | 290 | 11.75 | 500 | 30 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250 (10インチ) | 390 | 350 | 355 | 14.25 | 575 | 38 | 12-Φ23 | 12-Φ23 | 12-Φ22 |
| 300 (12 インチ) | 440 | 400 | 400 | 17 | 575 | 38 | 12-Φ23 | 16-Φ23 | 12-Φ22 |
