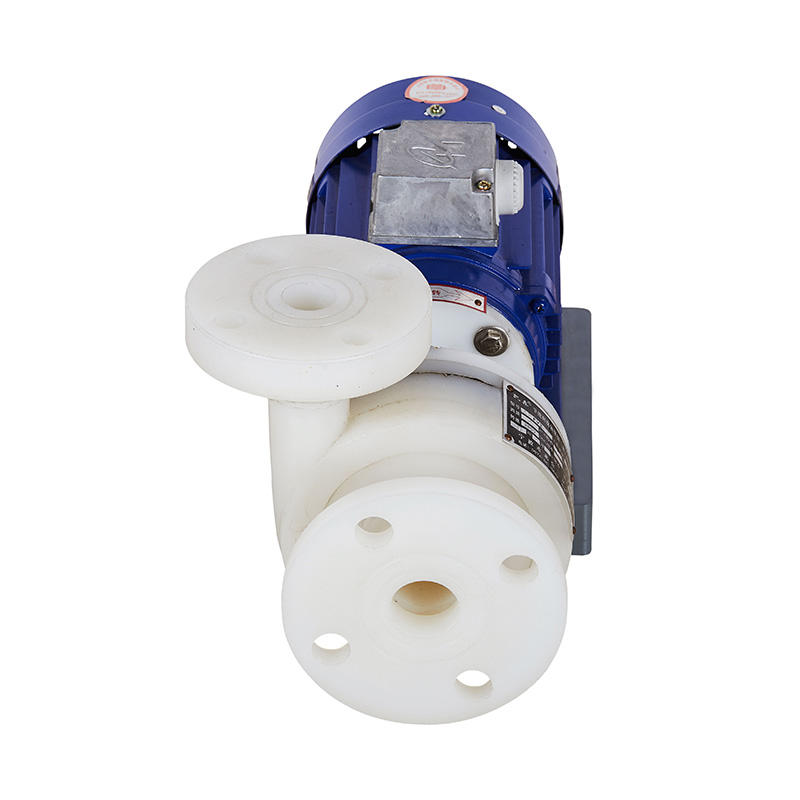

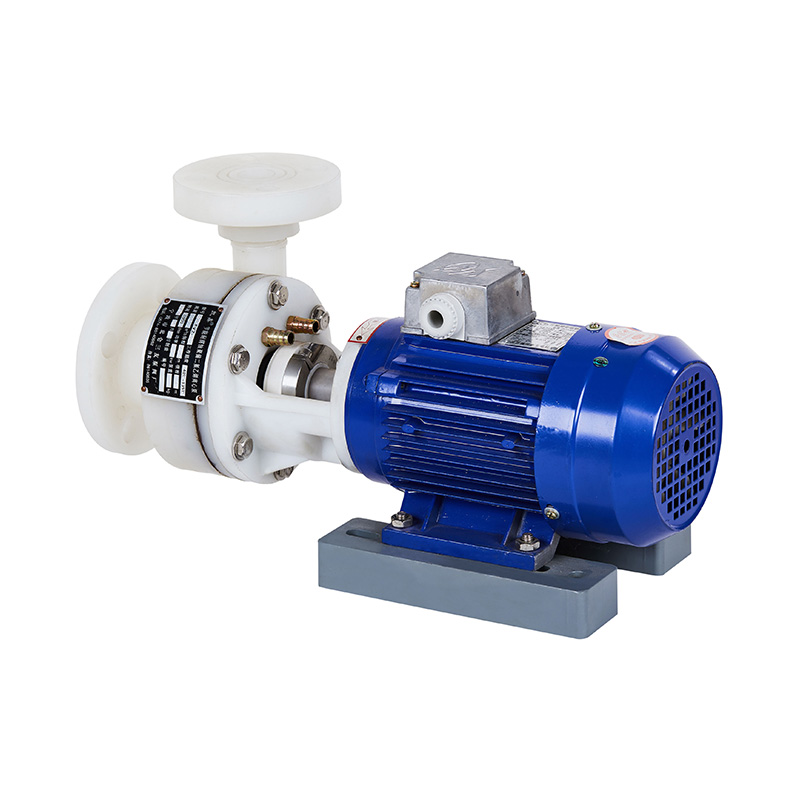

FV直動型渦巻ポンプ

FV直動型渦巻ポンプ

0086 180 6712 3173 お問い合わせ
PREV：No previous article
NEXT：FVシャフト型渦巻ポンプ
  • 説明
  • 追加情報
  • PVDF&FRPPポンプ仕様

    当社の工場は、PVDF および FRPP 遠心ポンプと自吸ポンプの 4 シリーズ (FV、FP、FVZ、FPZ) の生産を専門としています。PVDF ポンプは、次の用途に適しています。強酸、強酸化剤、ハロゲン、芳香族炭化水素、油脂などの化学媒体、塩素系溶剤、実用温度は-40℃～140℃。 FRPPポンプは強アルカリ、酸、アルカリ塩およびその誘導体に一般的に適しています。二次ポンプ駆動には一般的なY型省エネモーターを使用し、動作温度は-40℃〜90℃です。防爆モーターのみが付属しています。流量、揚力、回転速度、動力に関する特別な要件により、当社の工場は顧客の要件を満たす技術サービスを提供できます。

    ポンプの種類

    渦巻ポンプ・自吸ポンプ流量グラフ

    設置保守

    1.長距離輸送後、ポンプは設置前にチェックする必要があります。ポンプ機械の部品が損傷していないか、留め具が緩んでいるかどうか、ポンプシャフトとモーターシャフトのシャフトの同心度を確認するために締め直す必要があります。 。緩みがある場合は、修正する必要があります。特にスペアパーツについては、取り付ける前にポンプをチェックする必要があります。シャフトの接続とロックは正しい位置にしっかりと調整する必要があります。
    2.ポンプ本体はすべてPVDFおよびFRPP樹脂の射出成形であるため、入口および出口のパイプラインはサポートまたはサスペンション構造を必要とし、ジョイントフランジのみでサポートする必要はありません。入口パイプラインには 2 個を超える 90° エルボがあってはなりません。 FP、FV 型遠心ポンプは、ポンプを始動する前にポンプ内に液体が満たされていることを確認するために、吸込チューブの先端に取り付けてください。吸込ノズルまたは底部バルブにはストレーナを取り付けるか、ストレーナを取り付けてください。雑貨がポンプに吸い込まれるのを防ぎ、ポンプが適切に機能できるようにするために、入口に取り付けてください。
    3.すべての接続はしっかりと空気の漏れがないようにしてください。そうしないと、ポンプが適切に動作せず、設計された流量と揚力が得られません。

    遠心ポンプ

    直結型渦巻ポンプAssy詳細図

    部品材質表
    いいえ。 名前 材料
    1 インレットフランジ FRPP.PVDF
    2 指輪 EPDM.FPM
    3 ポンプ本体 FRPP.PVDF
    4 シールフィルム EPDM.FPM
    5 指輪 EPDM.FPM
    6 冷却水カバー 鋼鉄
    7 両頭スタッド スチール、ステンレス
    8 サポート FRPP
    9 日付プレート アルミニウム
    10 メカニカルシールが動きます シック
    11 蓋を冷やします FRPP.PVDF
    12 メカニカルシールスタティックリンク シック
    13 カバー FRPP.PVDF
    14 指輪 EPDM.FPM
    15 インペラシャフト FRPP、スチール、PVDF、スチール
    16 遠心ポンプ ポンプ本体 FRPP.PVDF

    FPV遠心ポンプ

    寸法表 単位：mm

    種類・寸法

    設置サイズ

    輸入フランジ

    輸出フランジ

    L

    L1

    L2

    L3

    H

    H1

    n-Φ2

    D1

    n-Φ

    D2

    4—Φ2

    25階

    		p (D)-8

    400

    190

    145

    110

    210

    100

    4-12

    25

    縮む

    25

    縮む

    v

    32階

    		p (D)-11

    400

    190

    145

    110

    210

    100

    4-12

    32

    縮む

    25

    縮む

    v

    40階

    		p (D)-18

    500

    260

    145

    140

    270

    130

    4-12

    110

    8-18

    100

    4-18

    v

    50F

    		p (D)-20

    515

    255

    145

    140

    280

    120

    4-12

    125

    8-18

    110

    4-18

    v

    65階

    		p (D)-25

    650

    390

    140

    190

    300

    120

    4-12

    145

    8-18

    125

    4-18

    v

    80F

    		p (D)-30

    725

    415

    140

    216

    300

    130

    4-14

    160

    8-18

    145

    4-18

    v

    80F

    		p (D)-32

    725

    415

    140

    216

    300

    130

    4-14

    160

    8-18

    145

    4-18

    v

    100F

    		p (D)-20

    860

    510

    215

    250

    370

    170

    4-14

    180

    8-18

    160

    8-18

    v

    100F

    		p (D)-32

    860

    510

    215

    250

    370

    170

    4-14

    180

    8-18

    160

    8-18

    v

概要を見る
FV直動型渦巻ポンプ

あなたの夢を世界へ クオリティ・イズ・ライフ

私たちはこの分野のリーディングカンパニーであり、あらゆるお客様に特定のソリューションを提供します
耐食性プラスチック渦巻ポンプ は、腐食や化学的攻撃に耐性のある材料で作られた遠心ポンプです。これらのポンプは、従来の金属ポンプではすぐに劣化したり故障したりする過酷な環境やプロセスで使用するために特別に設計されています。
耐食性プラスチック遠心ポンプに使用される一般的な材料には、PVC (ポリ塩化ビニル)、CPVC (塩素化ポリ塩化ビニル)、PVDF (ポリフッ化ビニリデン) などがあります。これらの材料は、化学薬品、腐食、高温に対する高い耐性で知られています。また、耐衝撃性や耐摩耗性にも優れているため、幅広い産業および商業用途での使用に最適です。
耐食性プラスチック遠心ポンプは、化学処理、水処理、発電などの業界でよく使用され、ポンプで送られる流体や化学薬品は腐食性が高い可能性があります。これらのポンプは、酸、アルカリ、溶剤、攻撃性の化学薬品など、幅広い液体を圧送するために使用できます。
耐食性プラスチック製遠心ポンプのその他の利点としては、軽量、非火花特性、高い耐腐食性、メンテナンスの必要性が低いことが挙げられます。また、従来の金属ポンプと比較した場合、コスト効率の高いソリューションでもあります。
耐食性プラスチック遠心ポンプは、腐食や化学的攻撃に耐性のある材料で作られた遠心ポンプです。これらのポンプは、従来の金属ポンプではすぐに劣化したり故障したりする過酷な環境やプロセスで使用するために特別に設計されています。
耐食性プラスチック遠心ポンプに使用される一般的な材料には、PVC (ポリ塩化ビニル)、CPVC (塩素化ポリ塩化ビニル)、PVDF (ポリフッ化ビニリデン) などがあります。これらの材料は、化学薬品、腐食、高温に対する高い耐性で知られています。また、衝撃や摩耗にも強いため、幅広い産業および商業用途での使用に最適です。
耐食性プラスチック遠心ポンプは、化学処理、水処理、発電などの業界でよく使用され、ポンプで送られる流体や化学薬品は腐食性が高い可能性があります。これらのポンプは、酸、アルカリ、溶剤、攻撃性の化学薬品などの幅広い液体をポンプで送るために使用できます。
耐食性プラスチック製遠心ポンプのその他の利点としては、軽量、非火花性、高い耐食性、メンテナンスの必要性が低いことが挙げられます。また、従来の金属ポンプと比較した場合、費用対効果の高いソリューションでもあります。
