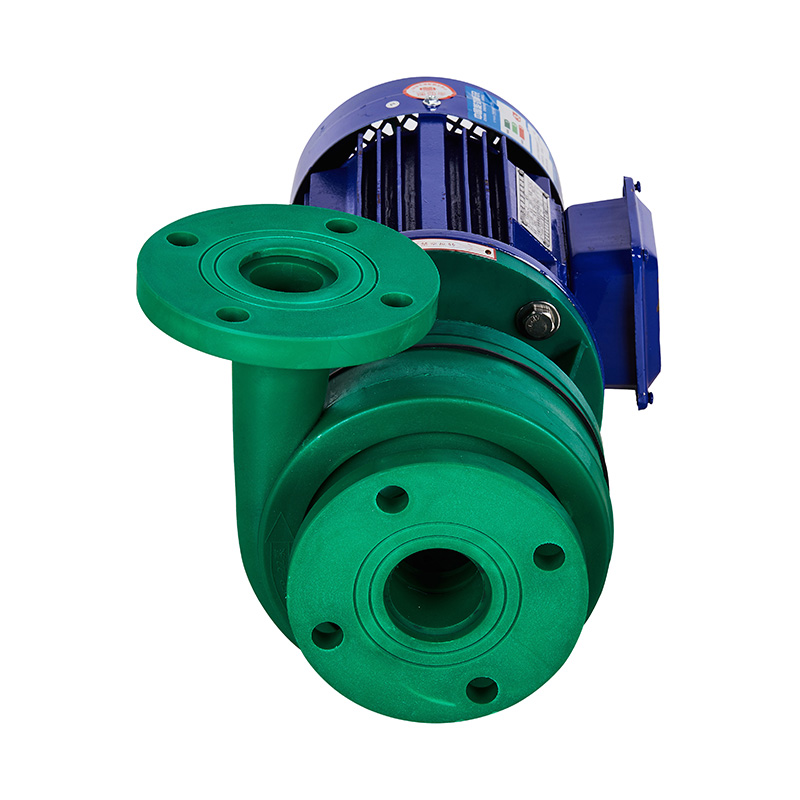

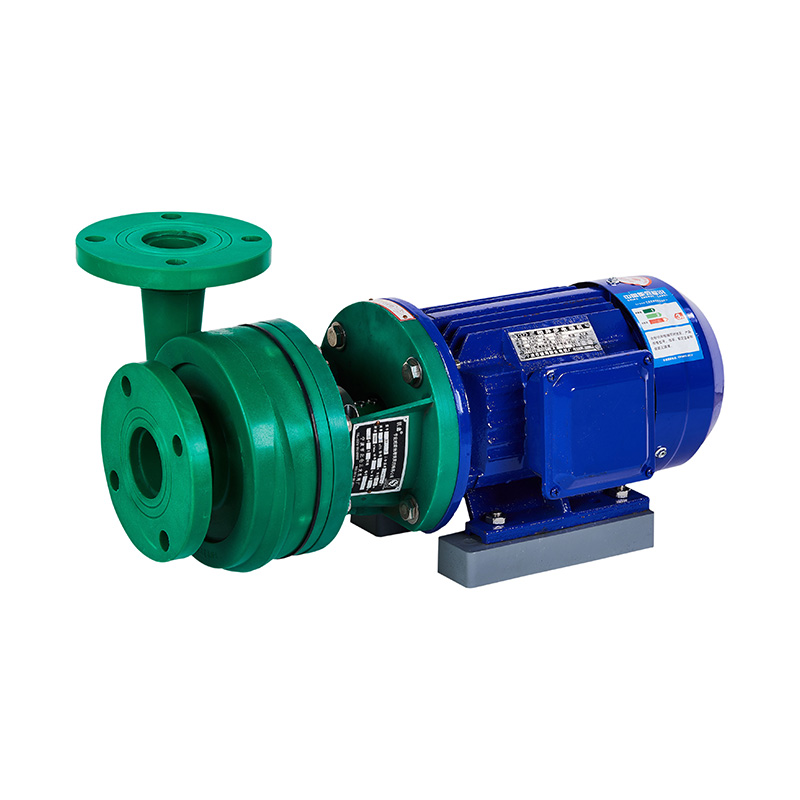

FP直結うず巻ポンプ GBスタンダード

当社の工場は、4 つのシリーズ (FV、FP、FVZ、FPZ) にわたる 2 つの材料 (PVDF と FRPP) を使用したオールプラスチック製の耐食性遠心ポンプおよび自吸式ポンプの製造を専門としています。  PVDF ポンプは、動作温度範囲が -40°C ~ 140°C で、強酸、強力な酸化剤、ハロゲン、芳香族炭化水素、脂肪族化合物、塩素化溶媒の処理に適しています。  FRPPポンプは、強アルカリおよび一般の酸、塩基、塩およびそれらの誘導体に最適で、動作温度範囲は-40℃~90℃です。  ポンプは通常、エネルギー効率の高い Y 型モーターによって駆動されます。ご要望に応じて防爆モーターも提供可能です。
ユーザーが流量、ヘッド、速度、パワーに関して特別な要件を持っている場合、当社の工場はカスタマイズされたソリューションを提供するための技術サポートを提供します。

アプリの温度制限リスト
材質 中温℃ 材質 中温℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃
設置保守

1. 生産現場への長距離輸送後、設置前にポンプを開梱して検査し、ポンプのすべてのコンポーネントが損傷していないことを確認する必要があります。緩んだ留め具がある場合は締め直す必要があります。ポンプ軸とモーター軸の同心度を確認し、緩みを修正してください。

2. ポンプ本体はすべてPVDFまたはFRPP樹脂から射出成形されています。出力配管には支持ブラケットやハンガーを設け、フランジの変形や破損を防ぐために圧力だけに頼らず圧力に耐えるようにしてください。入口配管での水の損失は最小限に抑える必要があり、90° エルボは 2 つ以上使用しないでください。 FP および FV 遠心ポンプでは、始動前にポンプ本体が液体で満たされていることを確認するために、吸込パイプの前面にフートバルブを取り付ける必要があります。ポンプ本体へのゴミの吸い込みを防ぎ、適切な動作を保証するために、吸込パイプまたはフートバルブ入口にストレーナを取り付ける必要があります。

3. ポンプ本体の接続点のボルトは均等に締め、入口パイプと出口パイプの接続はしっかりと漏れないようにしてください。真空引きに影響を与えたり、液体が吸引できなかったり、流量や揚程が不足したりする場合があります。

自吸ポンプ

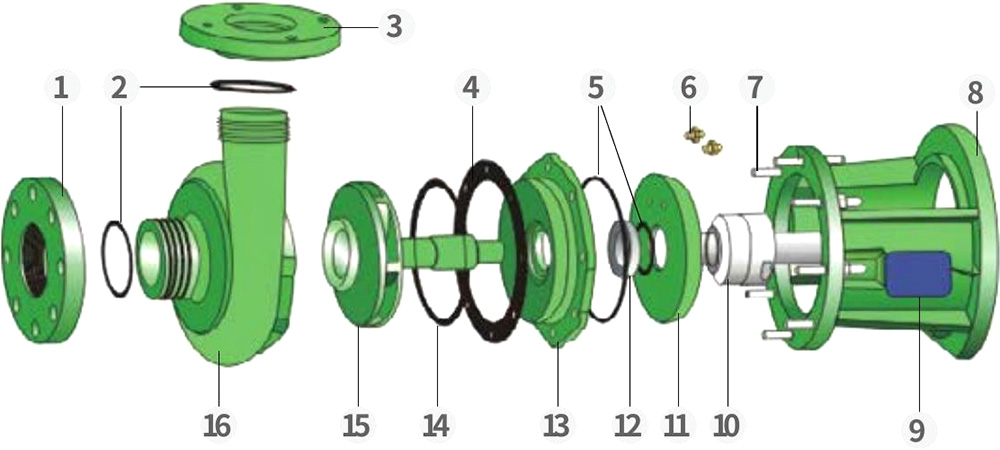

直結型渦巻ポンプAssy詳細図

部品材質表

いいえ。 名前 材質
1 インレットフランジ FRPP.PVDF
2 シールリング EPDM.FPM
3 ポンプ本体 FRPP.PVDF
4 シールフィルム EPDM.FPM
5 シールリング EPDM.FPM
6 冷却水カバー スチール
7 両頭スタッド スチール,StainlessSteel
8 サポート FRPP
9 日付プレート アルミニウム
10 メカニカルシールが動きます シック
11 蓋を冷やします FRPP.PVDF
12 メカニカルシールスタティックリンク シック
13 カバー FRPP.PVDF
14 シールリング EPDM.FPM
15 インペラシャフト FRPP/スチール PVDFスチール
16 遠心ポンプ ポンプ本体 FRPP.PVDF



自吸ポンプ

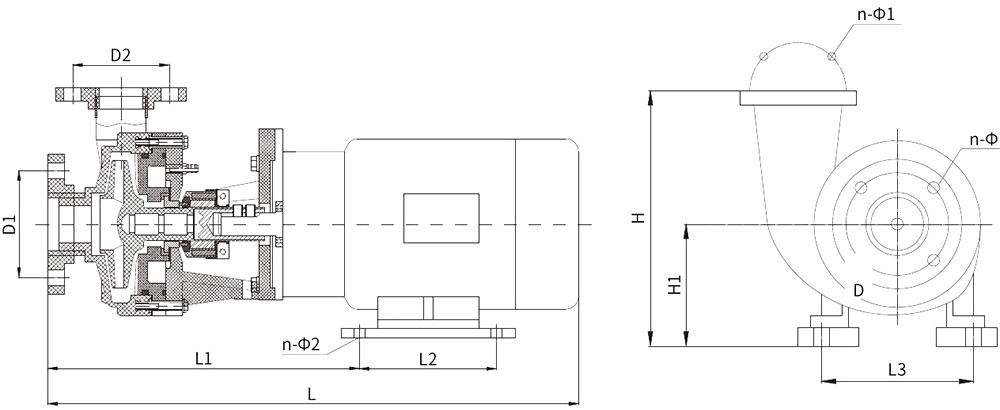

寸法一覧表 単位:mm

種類・寸法

寸法リスト

インレットフランジ

ポンプ本体

L

L1

L2

L3

H

H1

n-Φ2

D1

n-Φ

D2

4—Φ2

25階

p (D)-8

400

190

145

110

210

100

4-12

25

収縮

25

収縮

v

32階

p (D)-11

400

190

145

110

210

100

4-12

32

収縮

25

収縮

v

40階

p (D)-18

500

260

145

140

270

130

4-12

110

8-18

100

4-18

v

50F

p (D)-20

515

255

145

140

280

120

4-12

125

8-18

110

4-18

v

65F

p (D)-25

650

390

140

190

300

120

4-12

145

8-18

125

4-18

v

80F

p (D)-30

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

80F

p (D)-32

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

100F

p (D)-20

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v

100F

p (D)-32

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v
