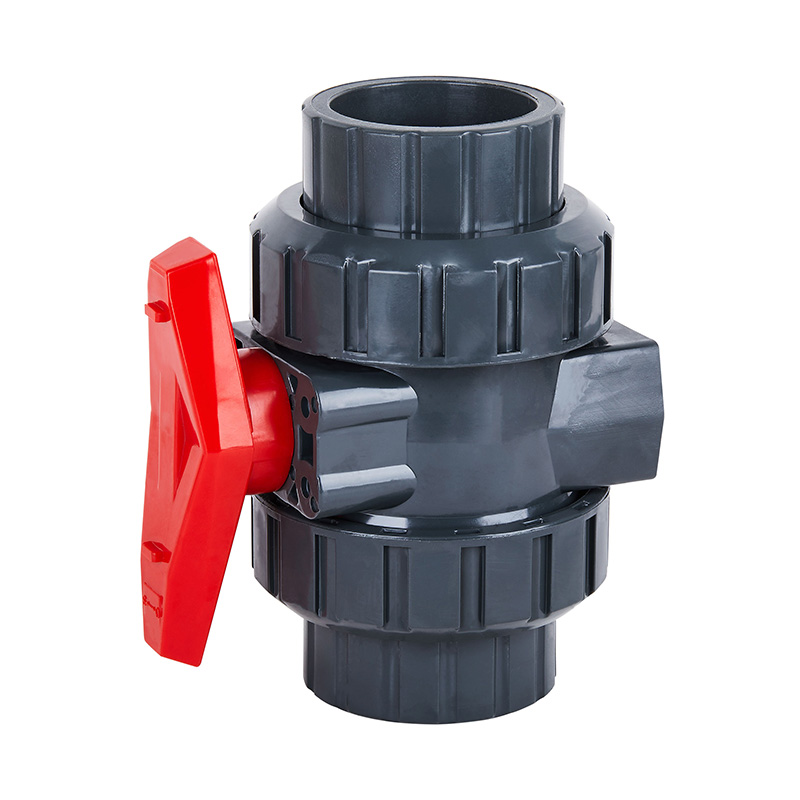

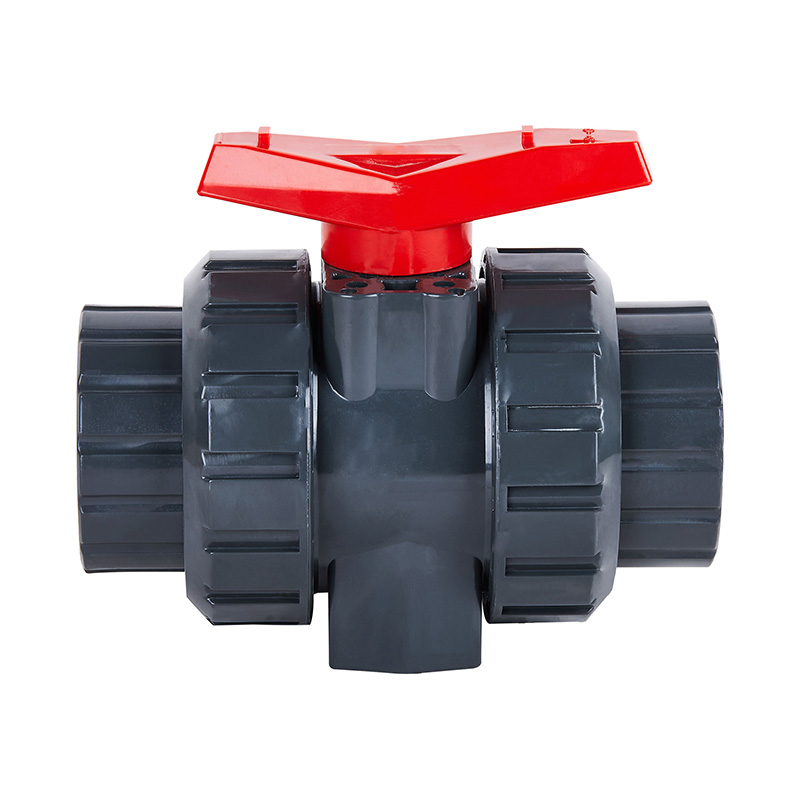

灰色のダブルユニオンプラスチックUPVC手動ソケットボールバルブDN15-DN100SOSTD水産業および農業用標準化学バルブ
モデル番号Q61F-10U
製品名：UPVCソケットボールバルブ
材質：プラスチック
色：灰色と赤
接続形式：溶接
運転モード：手動
使用圧力：1.0-1.6Mpa（10-25bar）
公称圧力：10kg
チャンネル：ストレートスルータイプ
構造：固定ボールバルブ
機能：バイパスバルブ
温度：高温
アプリケーション：産業用、水産業用、家庭用
仕様：DN15-DN100
設計基準：ISO STD
シール材質：PTFEシール
原産地：北侖寧波中国
HSコード：8481804090
| 主な構造的特徴 |
1.ダブルユニオンボールバルブのPTFEシートをしっかりと調整できます。
2.ダブルOリングはダブルリーク保護を提供します。
3.絶妙な外観、滑らかな表面、細かい処理、フルフローデザイン。
| 部品材料表 |
ソケットボールバルブアセンブリの詳細図
| いいえ。 | 名前 | 材料 |
| 1 | ハンドホイール | 合金素材 |
| 2 | シーリングリング | EPDM、FPM |
| 3 | 幹 | FRPP、PVDF、UPVC、CPVC、PPH |
| 4 | 玉 | FRPP、PVDF、UPVC、CPVC、PPH |
| 5 | シーリングリング | EPDM、FPM |
| 6 | ソケット結合 | FRPP、PVDF、UPVC、CPVC、PPH |
| 7 | タイトナットと戦う | FRPP、PVDF、UPVC、CPVC、PPH |
| 8 | インナープラグ | FRPP、PVDF、UPVC、CPVC、PPH |
| 9 | ボールシール | PTFE |
| 10 | 体 | FRPP、PVDF、UPVC、CPVC、PPH |
| 11 | シーリングリング | EPDM、FPM |
| 12 | ソケット結合 | FRPP、PVDF、UPVC、CPVC、PPH |
| 13 | Aghtタイトナット | FRPP、PVDF、UPVC、CPVC、PPH |
| 寸法リスト |
| DN | d | D | D1 | L | LI | L2 | H |
| 15 | 20 | 32 | 50 | 39 | 77 | 110 | 55 |
| 20 | 25 | 38 | 58 | 46 | 87 | 125 | 65 |
| 25 | 32 | 46 | 70 | 50 | 96 | 140 | 70 |
| 32 | 40 | 56 | 85 | 55 | 110 | 160 | 90 |
| 40 | 50 | 65 | 98 | 60 | 120 | 170 | 100 |
| 50 | 63 | 80 | 124 | 68 | 140 | 190 | 110 |
| 65 | 75 | 96 | 135 | 68 | 155 | 230 | 115 |
| 80 | 90 | 112 | 158 | 100 | 205 | 280 | 120 |
| 100 | 110 | 133 | 192 | 124 | 235 | 335 | 130 |
| 位置： | 中国 |
| 事業の種類： | メーカー、輸出業者 |
| ブランド： | |
| 証明書： | |
| モデル： | |
| 支払いと配達の条件： | |
| 最小注文数量： | |
| 価格： | 相談 |
| 梱包明細： | |
| 納期： | |
| 支払方法： |
