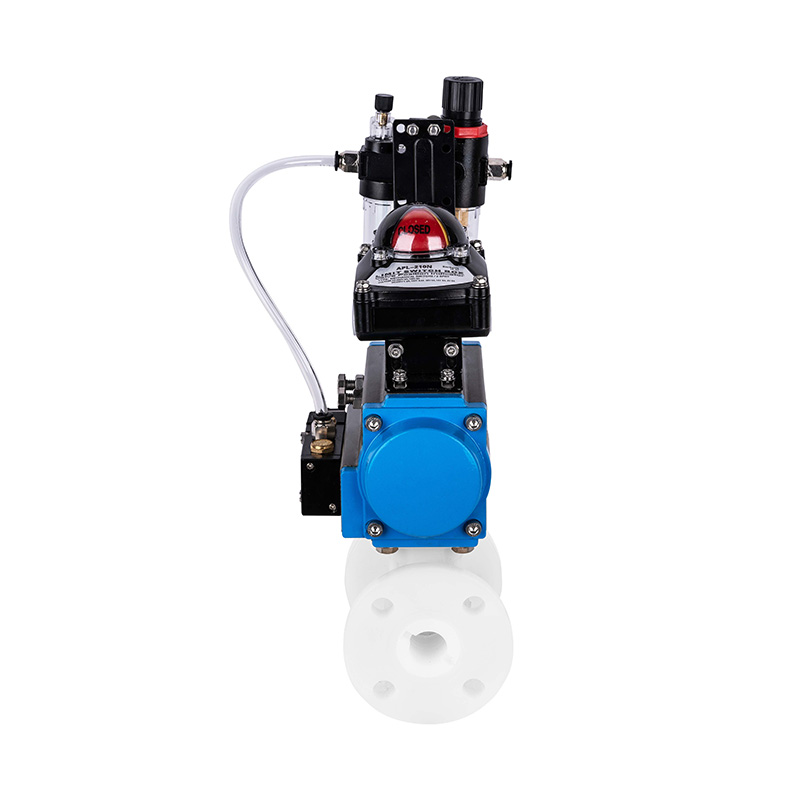

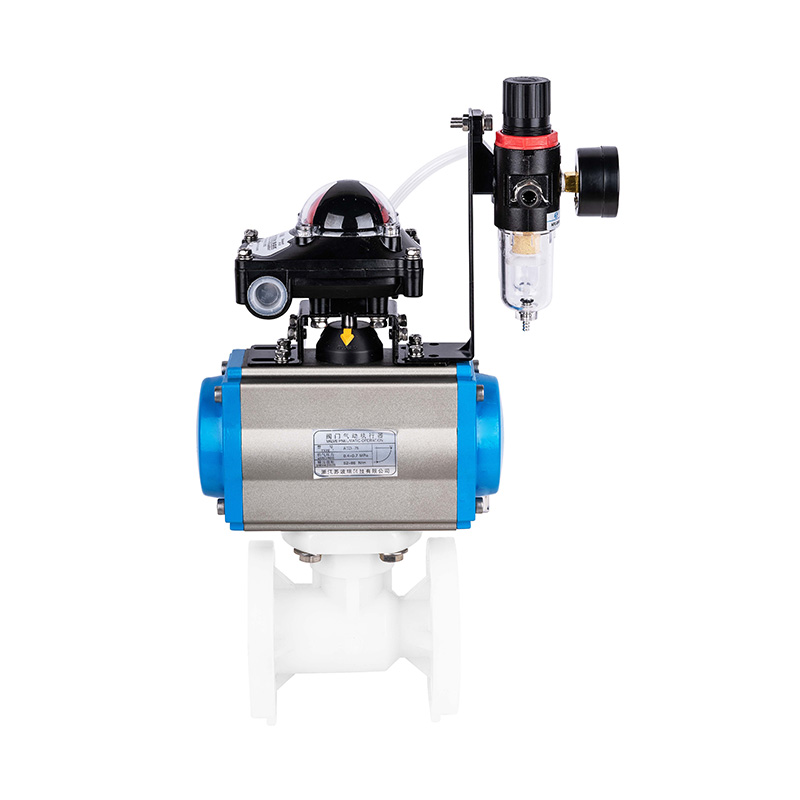

競争力のある価格CPVC電動アクチュエータバタフライバルブカスタム300mm400mm1200mmプラスチックウェーハタイプ農業および水システム用のダブルフランジバタフライバルブ
タイプ：バタフライバルブ
原産地：中国
ブランド名：KXPV
モデル番号：D971X-10V
アプリケーション：一般
メディアの温度：高温、中温
パワー：空気圧
メディア：酸
ポートサイズ：DN32-1000
構造：蝶
本体材質：CPVC
接続：フランジエンド
標準：DIN3352 F4
使用法：業界
使用温度：-10--70
納期：7日
MOQ：1ピース
| 主な構造的特徴 |
1.エンジニアリングプラスチックシリーズボールバルブは、FRPP、PVDF、CPVC、UPVC、PPHなどの耐食性熱可塑性プラスチックを採用しており、1回の射出成形で成形され、耐食性に優れています。
2.信頼性の高いシール、小さな開閉トルク開閉トルク。
3.流体抵抗が小さく、素早く開閉します。
4.シンプルな構造、美しい外観。
| アプリの温度制限リスト |
| 材料 | 中温°C | 材料 | 中温°C |
| CPVC | -20℃〜95℃ | PPH | -20℃〜110℃ |
| UPVC | -0℃〜65℃ | PVDF | -40℃〜150℃ |
| FRPP | -14℃〜90℃ |
ボディフォームボールバルブアセンブリ詳細図
| 部品材料表 |
| いいえ。 | 名前 | 材料 |
| 1 | 取り持つ | アルミニウム合金 |
| 2 | 保持ナット | FRPP、PVDF、UPVC、CPVC、PPH |
| 3 | インナープラグ | FRPP、PVDF、UPVC、CPVC、PPH |
| 4 | 幹 | FRPP、PVDF、UPVC、CPVC、PPH |
| 5 | ステムシール | PTFE |
| 6 | 封印されたボール | PTFE |
| 7 | シールシート | FRPP、PVDF、UPVC、CPVC、PPH |
| 8 | 玉 | FRPP、PVDF、UPVC、CPVC、PPH |
| 9 | 体 | FRPP、PVDF、UPVC、CPVC、PPH |
| 寸法リスト |
| DN（mm） | D1 | D | L | b | n | Φ | |||||||||
| D | JIS | DIN | ANSI | n | JIS | DIN | ANSI | Φ | JIS | DIN | ANSI | ||||
| 15（1/2'） | 95 | 65 | 70 | 65 | 2.38 | 120 | 18 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 |
| 20（3/4'） | 105 | 75 | 75 | 75 | 2.76 | 120 | 18 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 |
| 25（1'） | 115 | 85 | 90 | 85 | 3.13 | 130 | 18 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 0.63 |
| 32（1-1 / 4'） | 135 | 100 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 |
| 40（1-1 / 2'） | 145 | 110 | 105 | 110 | 3.88 | 168 | 20 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 |
| 50（2'） | 160 | 125 | 120 | 125 | 4.74 | 180 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 |
| 65（2-1 / 2'） | 180 | 145 | 140 | 145 | 5.49 | 225 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 |
| 80（3'） | 195 | 160 | 150 | 160 | 6 | 260 | 25 | 8 | 8 | 8 | 4 | 18 | 19 | 18 | 0.75 |
| 100（4'） | 215 | 180 | 175 | 180 | 7.5 | 280 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 |
| 125（5'） | 245 | 210 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 0.87 |
| 150（6'） | 280 | 240 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 0.87 |
| 200（8'） | 335 | 295 | 290 | 295 | 11.75 | 400 | 35 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 0.87 |
| 250（10'） | 390 | 350 | 355 | 350 | 14.03 | 450 | 38 | 12 | 12 | 12 | 12 | 23 | 25 | 23 | 0.97 |
| 300（12'） | 445 | 400 | 400 | 400 | 16.7 | 450 | 40 | 12 | 16 | 12 | 12 | 23 | 25 | 23 | 0.97 |
