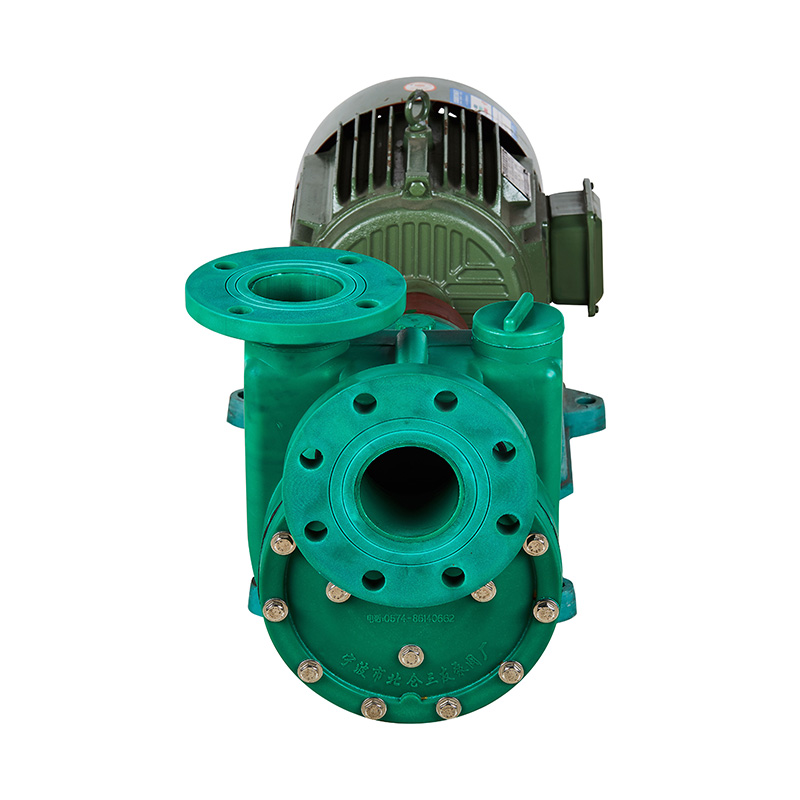

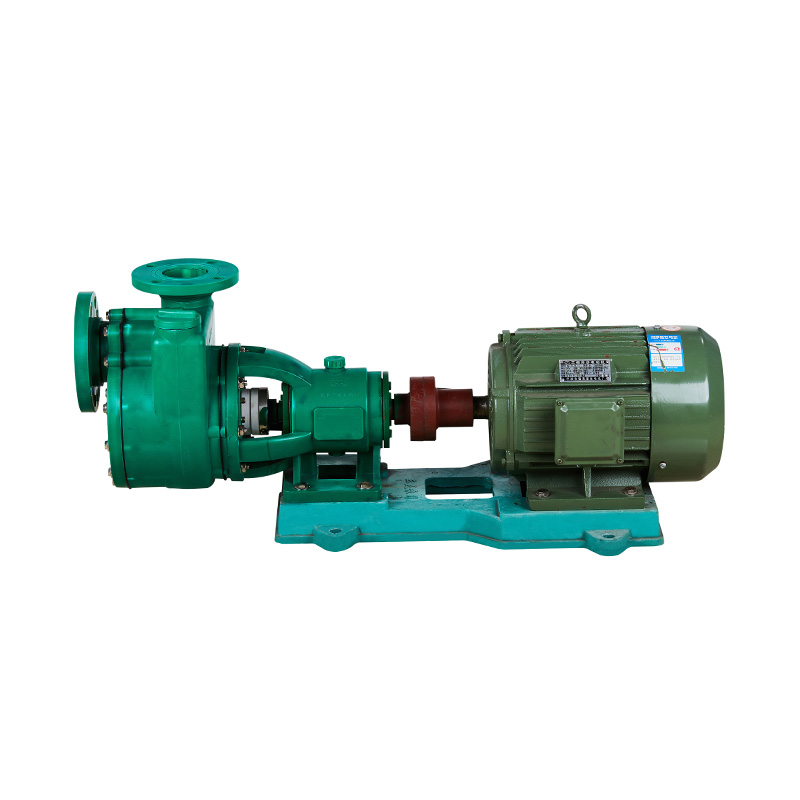

FPZ軸型自吸ポンプ

FPシリーズ耐食軸型自吸ポンププラスチック製 RPP ケミカルディーゼルモノブロック軸ジョイントタイプ化学・工業用自吸ポンプ

ブランド名:KXPV

原産地:中国浙江省

圧力:高圧

構造:シャフト型遠心ポンプ

製品名:遠心ポンプ

タイプ:シャフト

サイズ:40FPZ-25(3KW)--- 100FPZ-32(15kw)

納期:7日

MOQ:1個

電源:電気

用途:産業

アプリケーション:化学

供給能力: 10000 個/月あたり

0086 180 6712 3173 お問い合わせ

PREV：FVZ直噴型自吸ポンプ
NEXT：FPZ直噴型自吸ポンプ

説明
追加情報

PVDF&FRPPポンプ仕様

当社の工場は、PVDF および FRPP 遠心ポンプと自吸ポンプの 4 シリーズ (FV、FP、FVZ、FPZ) の生産を専門としています。PVDF ポンプは、次の用途に適しています。強酸、強酸化剤、ハロゲン、芳香族炭化水素、油脂などの化学媒体、塩素系溶剤、実用温度は-40℃～140℃。 FRPPポンプは強アルカリ、酸、アルカリ塩およびその誘導体に一般的に適しています。二次ポンプ駆動には一般的なY型省エネモーターを使用し、動作温度は-40℃〜90℃です。防爆モーターのみが付属しています。流量、揚力、回転速度、動力に関する特別な要件により、当社の工場は顧客の要件を満たす技術サービスを提供できます。

ポンプの種類

渦巻ポンプ・自吸ポンプ流量グラフ

設置保守

1.長距離輸送後、ポンプは設置前にチェックする必要があります。ポンプ機械の部品が損傷していないか、留め具が緩んでいるかどうか、ポンプシャフトとモーターシャフトのシャフトの同心度を確認するために締め直す必要があります。。緩みがある場合は、修正する必要があります。特にスペアパーツについては、取り付ける前にポンプをチェックする必要があります。シャフトの接続とロックは正しい位置にしっかりと調整する必要があります。

2.ポンプ本体はすべてPVDFおよびFRPP樹脂の射出成形であるため、入口および出口のパイプラインはサポートまたはサスペンション構造を必要とし、ジョイントフランジのみでサポートする必要はありません。入口パイプラインには 2 個を超える 90° エルボがあってはなりません。 FP、FV 型遠心ポンプは、ポンプを始動する前にポンプ内に液体が満たされていることを確認するために、吸込チューブの先端に取り付けてください。吸込ノズルまたは底部バルブにはストレーナを取り付けるか、ストレーナを取り付けてください。雑貨がポンプに吸い込まれるのを防ぎ、ポンプが適切に機能できるようにするために、入口に取り付けてください。

3.すべての接続はしっかりと空気の漏れがないようにしてください。そうしないと、ポンプが適切に動作せず、設計された流量と揚力が得られません。

自吸ポンプ

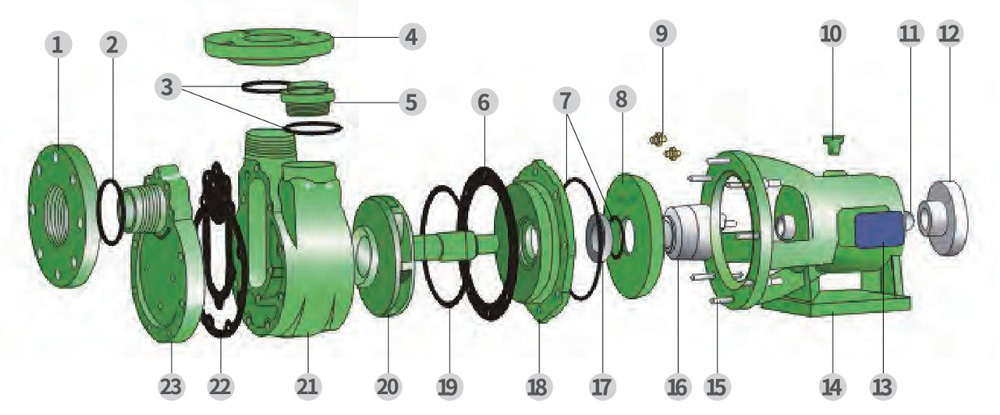

軸接続型自吸ポンプ組立詳細図

部品材質表

いいえ。	名前	材料
1	インレットフランジ	FRPP.PVDF
2	指輪	EPDM.FPM
3	指輪	EPDM.FPM
4	ポンプ本体	FRPP.PVDF
5	液体注入口の蓋	FRPP.PVDF
6	シールフィルム	EPDM.FPM
7	指輪	EPDM.FPM
8	蓋を冷やします	FRPP.PVDF
9	冷却水カバー	鋼鉄
10	オイルホールプラグ	FRPP
11	キャリングアクスル	鋼鉄
12	カップリング	鋳鉄
13	日付プレート	アルミニウム
14	サポート	FRPP/PVDF
15	両頭スタッド	スチール、ステンレス
16	メカニカルシールが動きます	シック
17	メカニカルシールスタティックリンク	シック
18	裏表紙	FRPP.PVDF
19	指輪	EPDM.FPM
20	インペラシャフト	FRPP/スチール PVD/スチール
21	自吸ポンプポンプ本体	FRPP.PVDF
22	ドア	EPDM.FPM
23	表紙	FRPP.PVDF

Fpv自吸ポンプ

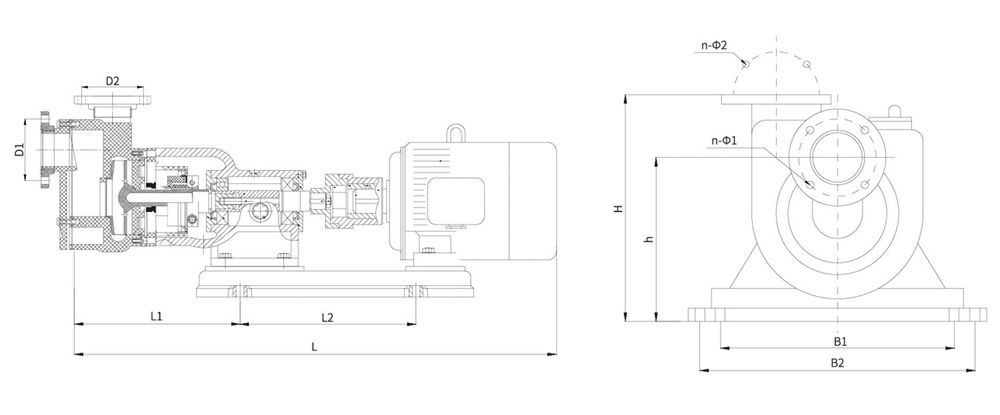

寸法表単位：mm

タイプ/ 寸法			設置サイズ							インレットフランジ		ポンプ本体
			L	李	L2	H	h	B1	B2	D1	n-Φ1	D2	n-Φ2
40階	p	Z-25	800	280	400	360	260	240	335	110	4-Φ18	100	4-Φ18
	v
50F	p	Z-28	900	280	400	360	260	240	335	125	4-Φ18	110	4-Φ18
	v
80F	p	Z-30	1000	575	435	400	300	250	340	160	8-Φ18	145	4-Φ18
	v
80F	p	Z-32	1000	575	435	400	300	250	250340	160	8-Φ18	145	4-Φ18
	v

仕様

タイプ			1.00 媒体比重（P)1.00	流れ（m3 /h）	揚程(m)	吸引範囲(m)	輸出入直径（mm）	モーター出力(kw)	総重量(kg)	接続タイプ
25階	p	(D)-8A	1.00	3	8		32X25(同梱）	0.55	15	直結タイプ
	v
32階	p	(D)-11A	1.00	4	11		32X25(同梱）	0.75	15
	v
32階	p	(D)-11B	1.35	4	8		32X25(同梱）	1.1	15
	v
40階	p	(D)-18A	1.88	7.5	18		40X32(同梱）	3	30
	v
40階	p	(D)-18B	1.00	11	18		40X32(同梱）	1.5	30
	v
40階	p	(D)-18C	1.35	11	18		40X32(同梱）	2.2	30
	v
50F	p	(D)-20A	1.00	18	20		50×40	2.2	37
	v
50F	p	(D)-20B	1.35	13	20		50×40	3	37
	v
65階	p	(D)-25A	1.00	20	25		65X50	4	75
	v
80F	p	(D)-30A	1.00	50	30		80×65	5.5	95
	v
80F	p	(D)-32B	1.00	50	32		80×65	7.5	95
	v
100F	p	(D)-20A	1.00	100	20		100X80	11	125
	v
100F	p	(D)-32B	1.00	100	40		100X80	15	125
	v
40階	p	-25A	1.00	11	25		40X32	3	48	軸接続タイプ
	v
50F	p	-28A	1.00	18	28		50×40	4	75
	v
65階	p	-26A	1.00	13	26		65X50	4	95
	v
80F	p	-30A	1.00	20	30		80×65	5.5	100
	v
80F	p	-32B	1.00	50	32		80×65	7.5	100
	v
100F	p	-20A	1.00	100	20		100X80	11	192
	v
100F	p	-32B	1.00	100	40		100X80	15	192
	v
25階	p	FZ(D)-8A	1.00	3	8	4	25X20 (束接）	0.75	17	直結タイプ
	v
32階	p	FZ(D)-11A	1.00	4	11	4	32X25(束接）	1.1	18
	v
40階	p	FZ(D)-18A	1.00	11	18	4	40X32	1.5	60
	v
40階	p	FZ(D)-18B	1.35	11	18	4	40X32	2.2	60
	v
40階	p	FZ(D)-18C	1.88	11	15	3.7	40X32	3	60
	v
50F	p	FZ(D)-20A	1.00	18	20	4	50×40	2.2	68
	v
50F	p	FZ(D)-20B	1.35	18	20	4	50X40	5.5	68
	v
50F	p	FZ(D)-20C	1.88	18	20	3.7	50X40	7.5	68
	v
80F	p	FZ(D)-30A	1.00	50	30	4	80×65	5.5	90
	v
80F	p	FZ(D)-32A	1.00	50	32	4	80×65	7.5	90
	v
40階	p	FZ-18A	1.00	10	18	4	40X32	1.5	70	軸接続タイプ
	v
50F	p	FZ-28A	1.00	18	28	4	50X40	2.2	78
	v
50F	p	FZ-28B	1.35	18	28	4	50X40	4	78
	v
80F	p	FZ-30A	1.00	50	30	4	80×65	5.5	125
	v
80F	p	FZ-32B	1.00	50	32	4	80X65	7.5	125
	v

概要を見る

FPZ軸型自吸ポンプ

あなたの夢を世界へクオリティ・イズ・ライフ

私たちはこの分野のリーディングカンパニーであり、あらゆるお客様に特定のソリューションを提供します

耐食性プラスチック自吸式ポンプは、腐食性または金属ポンプにとって有害な可能性のある液体を処理するように設計されたポンプの一種です。ポンプは、ポリプロピレン (PP)、PVC、PVDF、PPH などの耐腐食性のプラスチック材料で作られています。自吸機能により、吸引ラインが液体で満たされていない場合でも、ポンプは液体の圧送を開始できます。これは、ポンプ入口に真空を作り出すことによって行われ、吸引ラインが乾いている場合でもポンプは圧送を開始できます。

これらのタイプのポンプは、化学処理、医薬品製造、水処理、および耐食性が必要とされるその他の環境などの産業および商業用途でよく使用されます。酸、アルカリ、その他の化学薬品など、さまざまな液体を扱うことができます。高温高圧用途での使用にも適しています。

ポンプの構造に耐食性プラスチック材料が使用されているため、腐食や化学的攻撃に耐性があり、自吸機能により、ポンプはポンプを始動するのに吸込揚程が十分ではない用途に適しています。液面より下から水を汲み上げる必要があります。
