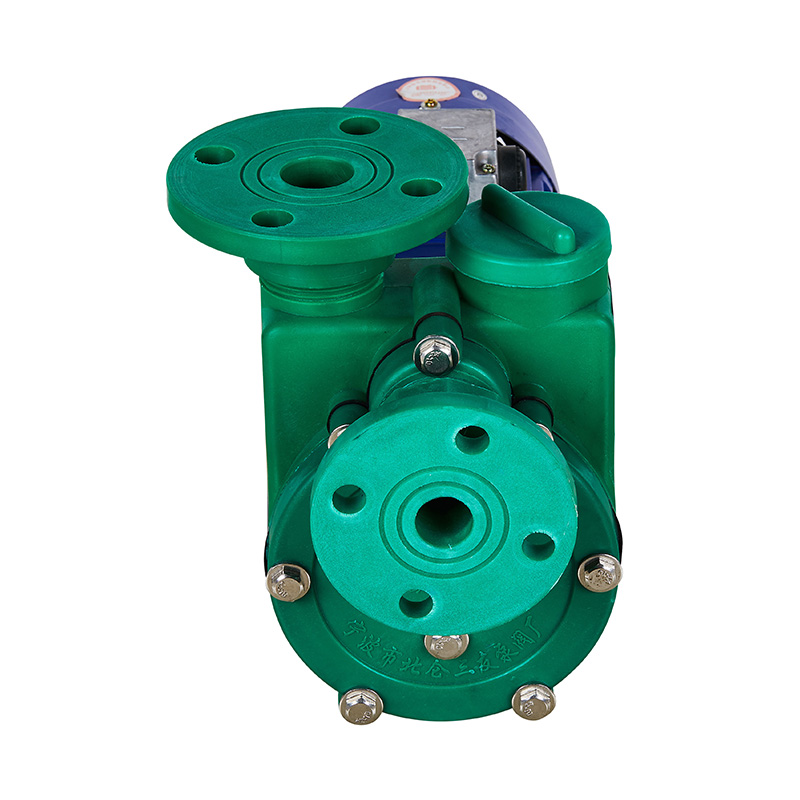

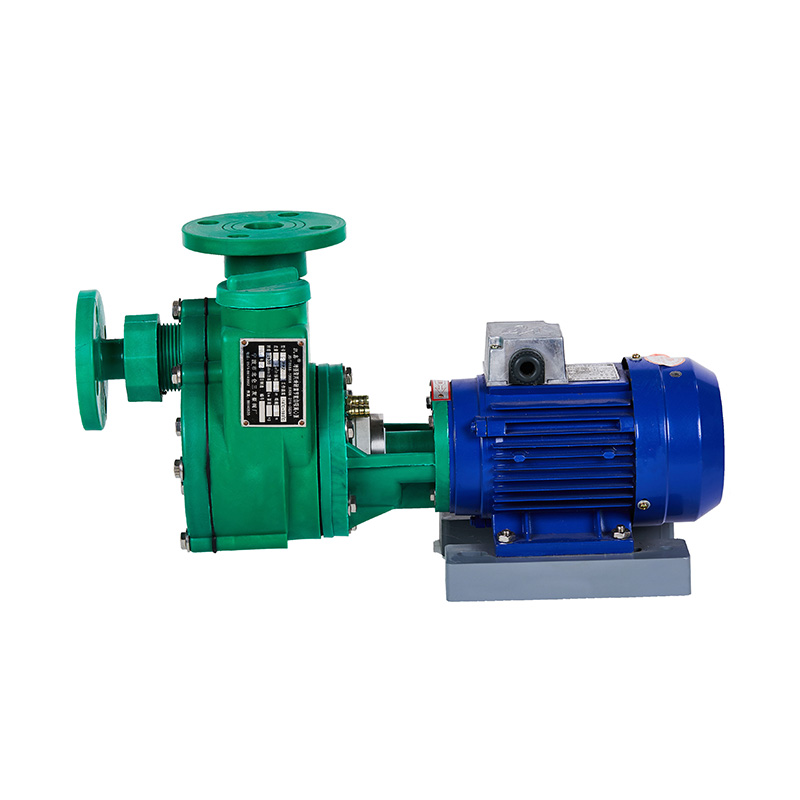

カスタムFVシリーズ耐食性直接接続プラスチック自吸式ポンプ高圧ミニPVDF耐食性直接型自吸式プライミングモノブロックポンプ
ブランド名：KXPV
原産地：中国、浙江省
圧力：高圧
構造：ダイレクトタイプ遠心ポンプ
製品名：遠心ポンプ
素材：PVDF
色：緑と白
タイプ：直接
サイズ：25FVZ-8D（0.55KW）--- 100FVZ-32D（15kw）
納期：7日
MOQ：1ピース
パワー：電気
使用法：業界
アプリケーション：化学
供給能力：10000個/月/個3
| PVDF＆FRPPポンプの仕様 |
当工場は、PVDFおよびFRPP遠心ポンプと自吸式ポンプの4つのシリーズ（FV、FP、FVZ、FPZ）の4つのシリーズ（FV、FP、FVZ、FPZ）の製造を専門としています。PVDFポンプは次の用途に適しています。強酸、強酸化剤、ハロゲン、芳香族炭化水素、脂肪などの化学媒体、塩素系溶剤、実用温度〜-40°C〜140°C。 FRPPポンプは、強アルカリ、酸性、アルカリ塩およびその誘導体に一般的に適しています。二次ポンプ駆動用の一般的なY型省エネモーターで、動作温度は-40°C〜90°Cです。防爆モーターのみが供給されます。フロー、リフト、回転速度、パワーに関する特別な要件により、当社の工場はお客様の要件を満たすための技術サービスを提供できます。
| ポンプタイプ |
| 遠心ポンプ/自吸式ポンプのフローグラフ |
| 設置メンテナンス |
1.長距離輸送後は、設置前にポンプの部品に損傷がないか、留め具が緩んでいないかを確認し、再度締めてポンプシャフトとモーターシャフトの同心度を確認してください。 。緩みがある場合は、修正する必要があります。特にスペアパーツについては、取り付ける前にポンプを確認する必要があります。シャフトの接続とロックは、正しい位置でしっかりと調整する必要があります。
2.ポンプ本体はすべてPVDFおよびFRPP樹脂射出成形であるため、入口および出口パイプラインはサポートまたはサスペンション構造である必要があり、ジョイントフランジだけでサポートされるべきではありません。インレットパイプラインには、2個を超える90°エルボがないようにする必要があります。 FP、FVタイプの遠心ポンプは、ポンプを始動する前にポンプが液体で満たされていることを確認するために、サクションチューブの前端に設置する必要があります。サクションノズルまたは下部バルブには、ストレーナを取り付けるか、ストレーナを取り付ける必要があります。雑貨がポンプに吸い込まれるのを防ぎ、ポンプが適切に機能できるように、入口に取り付けてください。
3.すべての接続はしっかりしていて、空気が漏れないようにする必要があります。そうしないと、ポンプが適切に動作せず、設計された流れと揚力が得られます。
| 自吸式ポンプ |

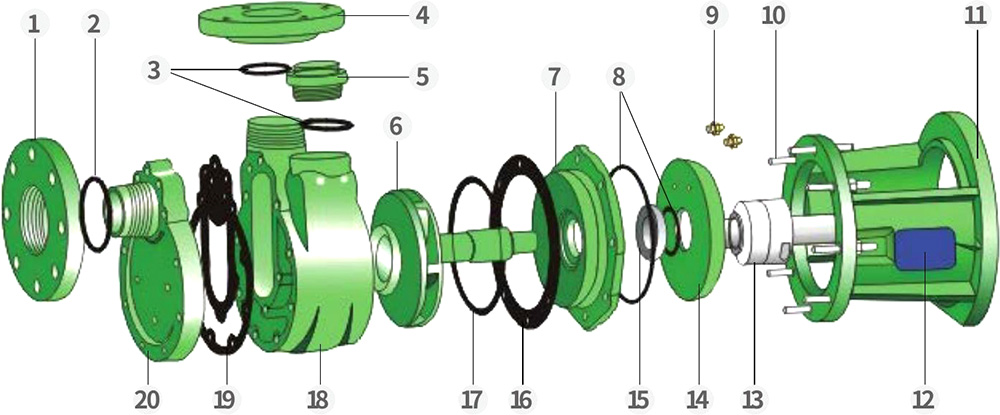

直接接続タイプ自吸式ポンプアセンブリの詳細図
| 部品材料表 |
| いいえ。 | 名前 | 材料 |
| 1 | インレットフランジ | FRPP、PVDF |
| 2 | 指輪 | EPDM'FPM |
| 3 | 指輪 | EPDM、FPM |
| 4 | ポンプ本体 | FRPP、PVDF |
| 5 | 液体注入蓋 | FRPP、PVDF |
| 6 | インペラシャフト | FRPP/鋼PVDF鋼 |
| 7 | 裏表紙 | FRPP、PVDF |
| 8 | 指輪 | EPDM、FPM |
| 9 | 冷却水カバー | 鋼 |
| 10 | 双頭スタッド | 鋼、ステンレス鋼 |
| 11 | Suppot | アルミニウム |
| 12 | デートプレート | FRPP、PVDF |
| 13 | メカニカルシールが動く | シック |
| 14 | ふたを冷やす | FRPP |
| 15 | メカニカルシール静的リンク | シック |
| 16 | シールフィルム | EPDM'FPM |
| 17 | 指輪 | EPDM、FPM |
| 18 | 自吸式ポンプポンプ本体 | FRPP、PVDF |
| 19 | ドア | EPDM'FPM |
| 20 | フロントカバー | FRPP、PVDF |
| Fpvセルフプライミングポンプ |

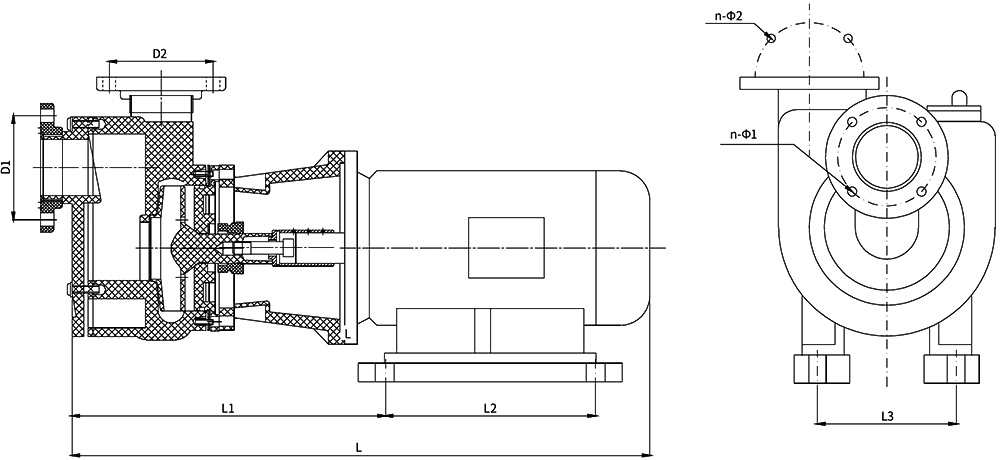

寸法リスト単位：mm
| タイプ/ | 設置サイズ | インレットフランジ | ポンプ本体 | |||||||
| L | LI | L2 | L3 | D1（Φ） | n-Φ1 | D2 | n-Φ2 | |||
| 25F | p | （D）-8 | 500 | 300 | 145 | 110 | 25 | シュリンク | Φ25 | シュリンク |
| v | ||||||||||
| 32F | p | （D）-11 | 500 | 300 | 145 | 110 | 32 | シュリンク | Φ25 | シュリンク |
| v | ||||||||||
| 40F | p | （D）-18 | 560 | 320 | 145 | 140 | 110 | 4-Φ18 | 100 | 4-Φ18 |
| v | ||||||||||
| 50F | p | （D）-22 | 590 | 320 | 145 | 140 | 125 | 4-Φ18 | 110 | 4-Φ18 |
| v | ||||||||||
| 80F | p | （D）-30 | 750 | 415 | 140 | 325 | 160 | 8-Φ18 | 145 | 4-Φ18 |
| v | ||||||||||
| 80F | p | （D）-32 | 750 | 415 | 140 | 325 | 160 | 8-Φ18 | 145 | 4-Φ18 |
| v | ||||||||||
