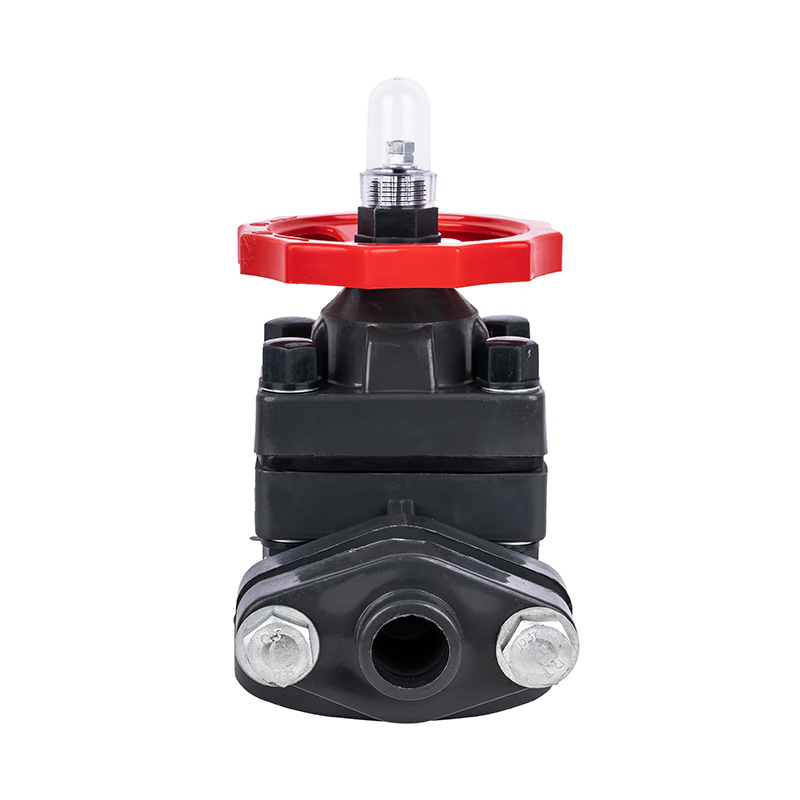

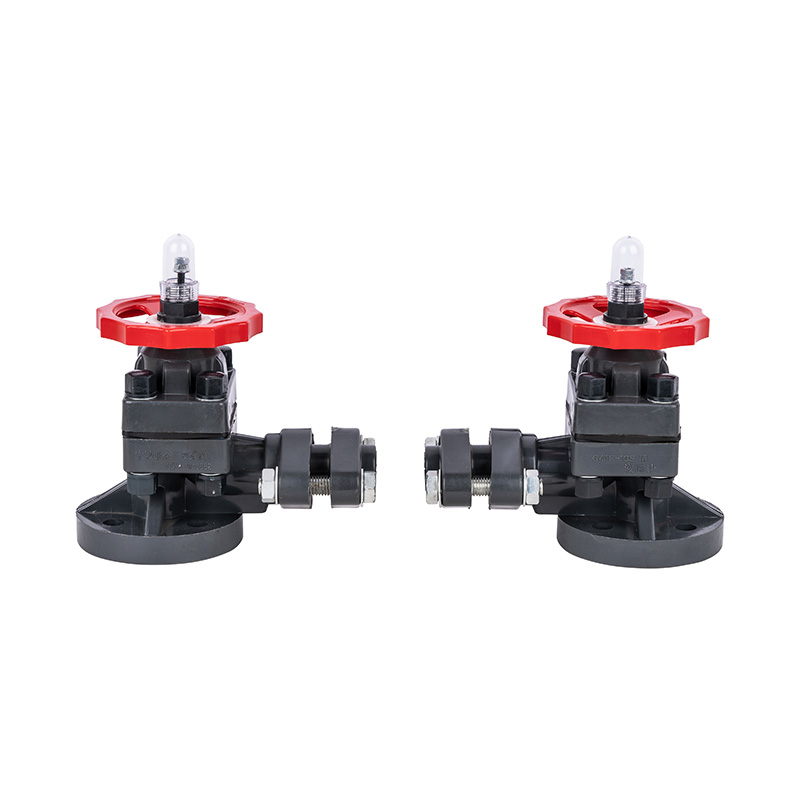

PVC-U レベルインジケータカスタム DN15-50 PVC-U、PVC 水処理用の競争力のある価格の水サイロプラスチックレベルインジケータ
出身地:寧波、浙江省
ブランド名: KXPV
モデル番号: G41F-10U
製品名: レベルインジケーター
色: ダークグレー
サイズ: DN15-50
納期: 7日
MOQ: 1 個
供給能力: 10000 個/月あたり
圧力クラス:1.0Mpa(10bar)
PVC-U レベルインジケータカスタム DN15-50 PVC-U、PVC 水処理用の競争力のある価格の水サイロプラスチックレベルインジケータ
出身地:寧波、浙江省
ブランド名: KXPV
モデル番号: G41F-10U
製品名: レベルインジケーター
色: ダークグレー
サイズ: DN15-50
納期: 7日
MOQ: 1 個
供給能力: 10000 個/月あたり
圧力クラス:1.0Mpa(10bar)
| アプリの温度制限リスト |
| 材質 | 中温℃ | 材質 | 中温℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | PPH | -20℃~110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 製品の構造上の特徴 |
1. バルブ本体は軽量、耐食性、耐スケール性に優れ、長寿命です。
2.科学的な設計により、スムーズな操作が保証されます。信頼できる品質と耐久性。フランジ接続のため、取り付けが簡単です。
3. バルブ カバー、ディスク、ボディ、コネクタは PVDF、PVC-C、PVC-U、PPH、FRPP で入手でき、顧客のニーズに合わせてカスタマイズできます。
4. 酸性、アルカリ性の各種溶剤やパイプラインでの使用に適しており、耐老化性、耐食性に優れています。
| 部品材質表 |
| いいえ。 | 名前 | 材質 |
| 1 | 止めナット | FRPP |
| 2 | ホイール | 合金材料 |
| 3 | 六角ナット | スチール |
| 4 | 充填場所 | スチール |
| 5 | ボンネット | PPH、PVC-C、PVC-U、FRPP、PVDF |
| 6 | ヨークナット | 鋳鉄 |
| 7 | ディスク | PPH、PVC-C、PVC-U、FRPP、PVDF |
| 8 | ダイヤフラム | EPDM、F46 |
| 9 | 本体 | PPH、PVC-C、PVC-U、FRPP、PVDF |
| 10 | カバーリミット | AS |
| 11 | ライナーリング | FRPP |
| 12 | 袋ナット | FRPP |
| 13 | 両頭スタッド | スチール |
| 14 | ステム | スチール |
| 15 | フリム | EPDM |
| 16 | シーリング | PTFE |
| 17 | 充填場所 | スチール |
| 18 | 六角ナット | スチール |
| 19 | コネクタ | PPH、PVC-C、PVC-U、FRPP、PVDF |
| 20 | 両頭スタッド | スチール |
レベルインジケーター組立詳細図
| 寸法リスト |
| DN(mm) | D | d | L1 | L2 | b | n-Φ | |||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 95 | 65 | 70 | 60.3 | 195 | 50 | 20 | 4-Φ14 | 4-Φ15 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 20(3/4インチ) | 105 | 75 | 75 | 69.9 | 195 | 50 | 20 | 4-Φ14 | 4-Φ15 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 25(1インチ) | 115 | 85 | 90 | 79.4 | 200 | 50 | 20 | 4-Φ14 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 32(11/4インチ) | 135 | 100 | 100 | 88.9 | 200 | 50 | 20 | 4-Φ18 | 4-Φ19 | 4- Φ 16 | |||||||||||||||||||||||||||||||||||||||||||
| 40(11/2インチ) | 145 | 110 | 105 | 98.4 | 205 | 50 | 20 | 4-Φ18 | 4-Φ19 | 4- Φ 16 | |||||||||||||||||||||||||||||||||||||||||||
| 50(2インチ) | 160 | 125 | 120 | 120.7 | 205 | 50 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||||
