逆止弁でウォーターハンマーが起こる理由を理解する

ウォーターハンマーと圧力サージは、特に化学および工業用配管システムにおいて、多くのエンジニアやプラントオペレーターが話題にする問題です。簡単に言えば、ウォーターハンマーは液体の流れが突然止まったり、方向が変わったりしたときに発生します。逆止弁では、これは通常、弁が閉じるのが速すぎて、移動する流体が行き場を失ったときに発生します。その結果、圧力スパイクがパイプラインを通って伝わり、騒音や振動が発生し、場合によってはバルブ、パイプ、ポンプに損傷を与える可能性があります。

PVC-C、PVC-U、PVDF、PPH、FRPP などの非金属パイプラインを使用する化学システムでは、圧力サージの制御がさらに重要です。これらの材料は強力な耐食性を備えていますが、他の配管材料と同様に圧力制限があります。 Kaixin Pipeline Technologies は、ユーザーが実際の動作条件でこれらの課題を管理できるようにするバルブと配管システムの設計に重点を置いています。

圧力制御におけるチェックバルブ設計の役割

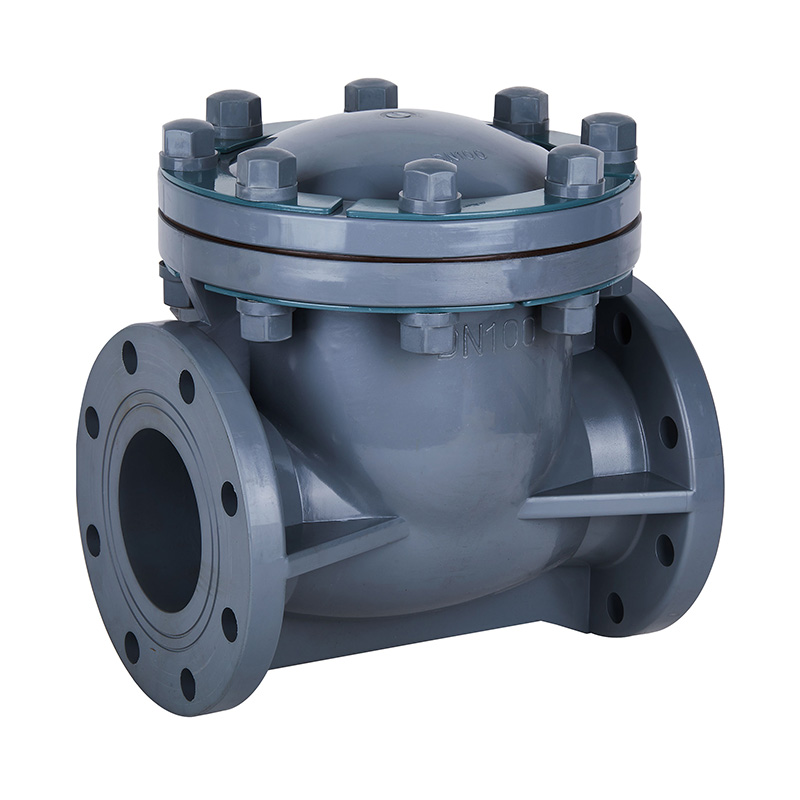

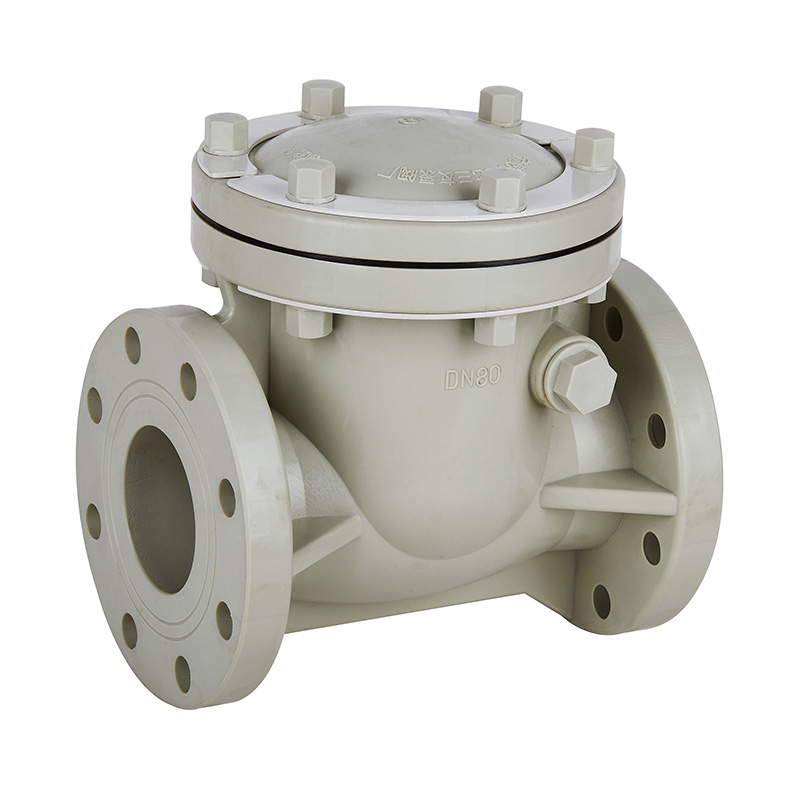

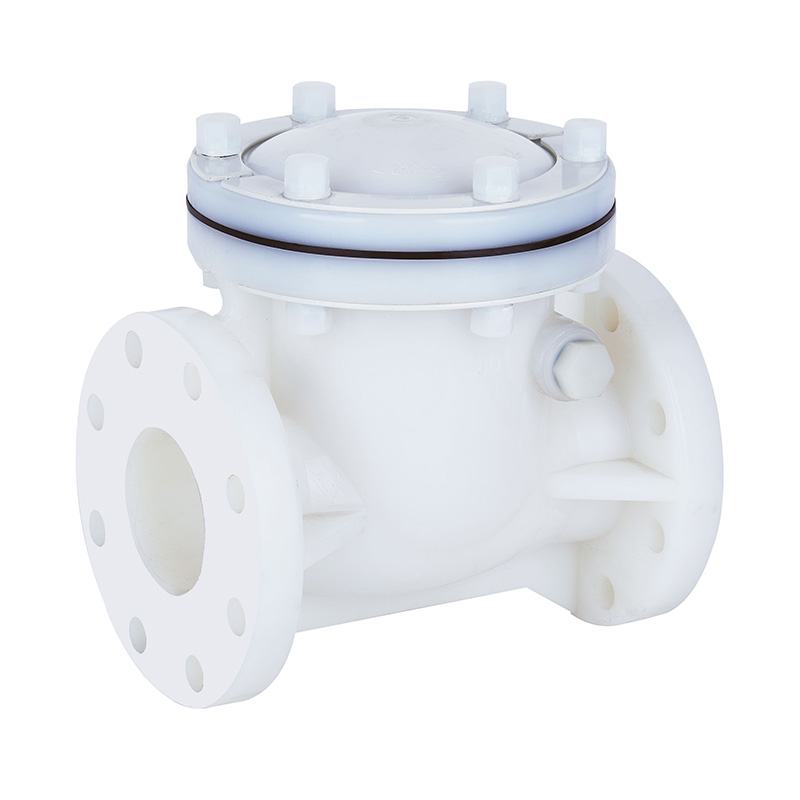

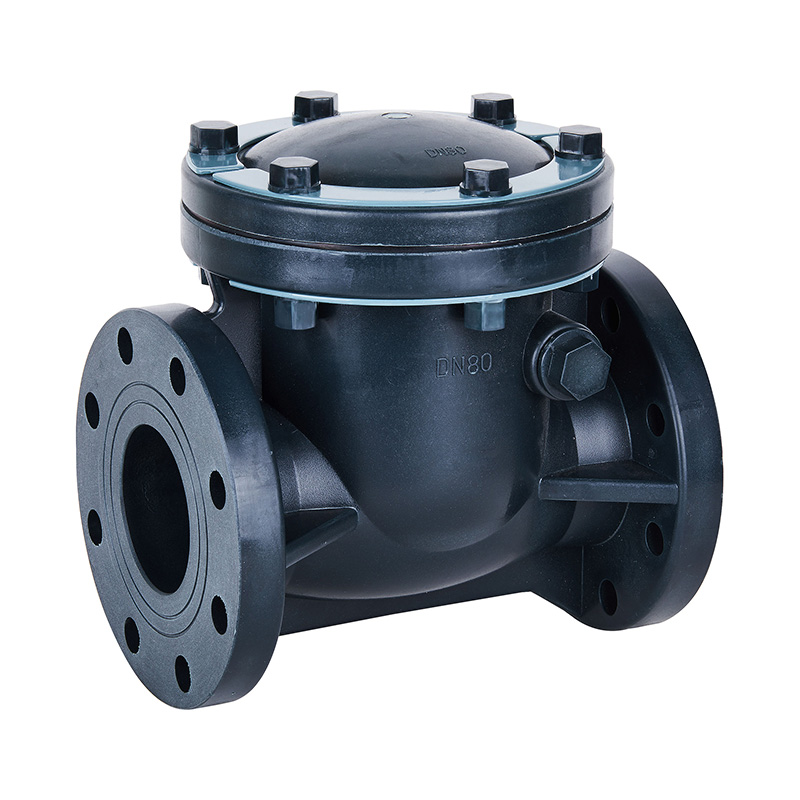

逆止弁の内部構造は、圧力サージの発生に直接影響します。大きなディスクを備えた従来のスイング逆止弁は、流れが逆流したときに突然閉じる可能性があります。この突然の閉鎖により、ウォーターハンマーの危険性が高まります。メーカーは、ディスクの重量、ヒンジの位置、閉まる角度を調整することで、閉まる速度を遅くし、圧力スパイクを軽減できます。

DN800 パイプや DN1000 バルブを使用するパイプラインなどの大口径システムの場合、流速のわずかな変化でも大きなサージ力が発生する可能性があります。そのため、最新の逆止弁の設計は、単純な開閉動作ではなく、制御された動作に重点を置いています。

減衰機構とソフトクローズ機構の使用

ウォーターハンマーを軽減する効果的な方法の 1 つは、 逆止弁 ダンピングまたはソフトクローズ機構付き。これらの設計では、スプリング、油圧ダンパー、またはガイド付きディスクを使用して、閉じる動作を遅くします。バルブは勢いよく閉じるのではなく、流量が減少するにつれて徐々に閉じます。

流れの状態が頻繁に変化する可能性がある化学用途では、ソフトクローズ逆止弁がバルブと周囲の配管の両方を保護するのに役立ちます。このアプローチは、メンテナンスへのアクセスが制限され、信頼性が重要な懸念事項となる、腐食性液体を輸送するシステムで一般的に使用されます。

材料の選択と圧力サージ挙動への影響

逆止弁本体と内部部品の材質も、圧力サージの吸収方法に影響します。 PVDF や FRPP などの非金属材料は、金属とは異なる弾性特性を持っています。この弾性により圧力変動をわずかに吸収できますが、システム設計時には慎重に考慮する必要があります。

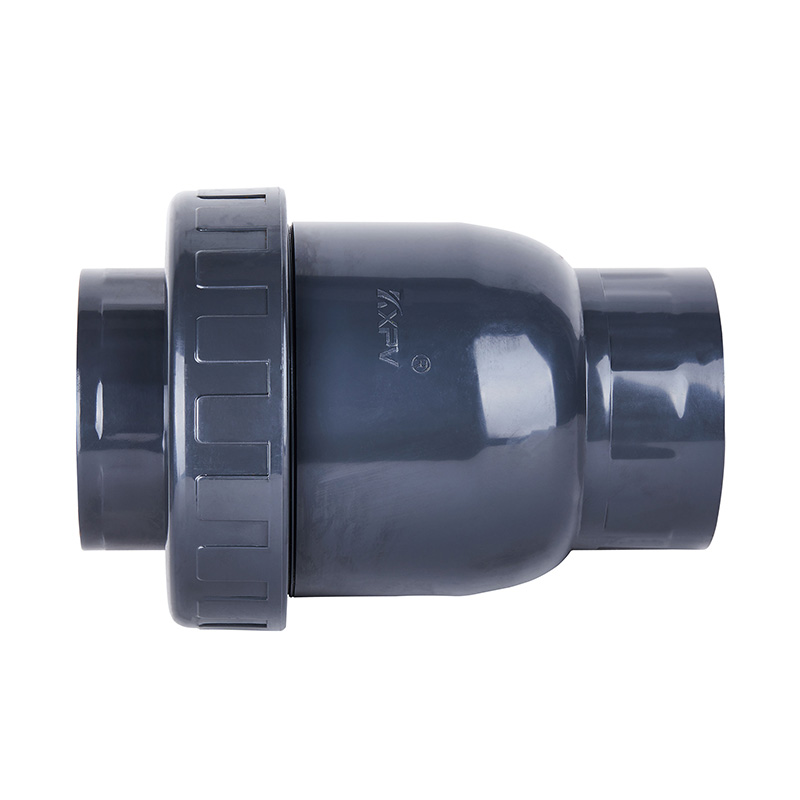

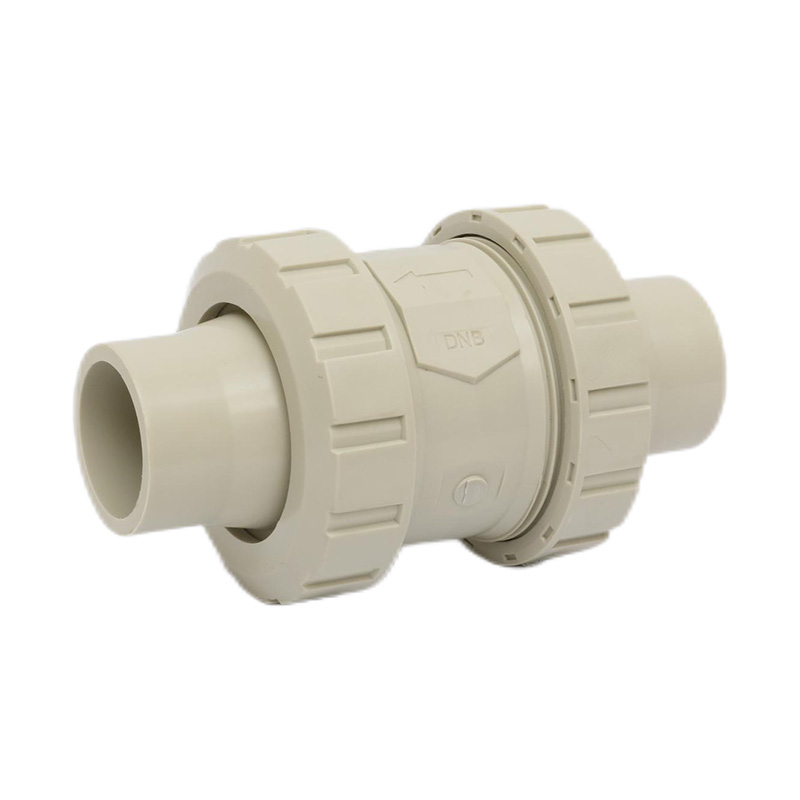

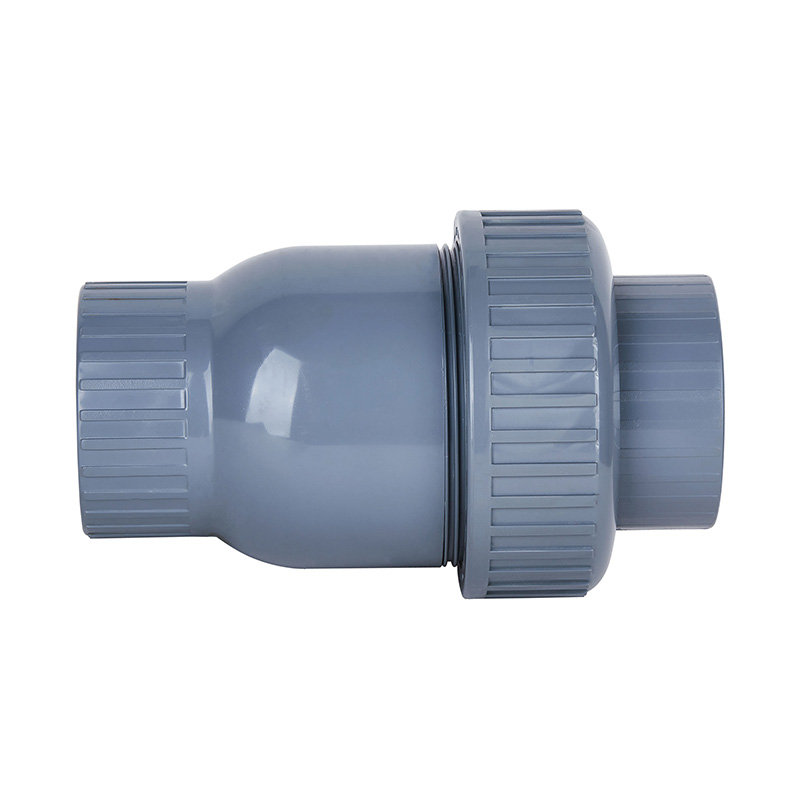

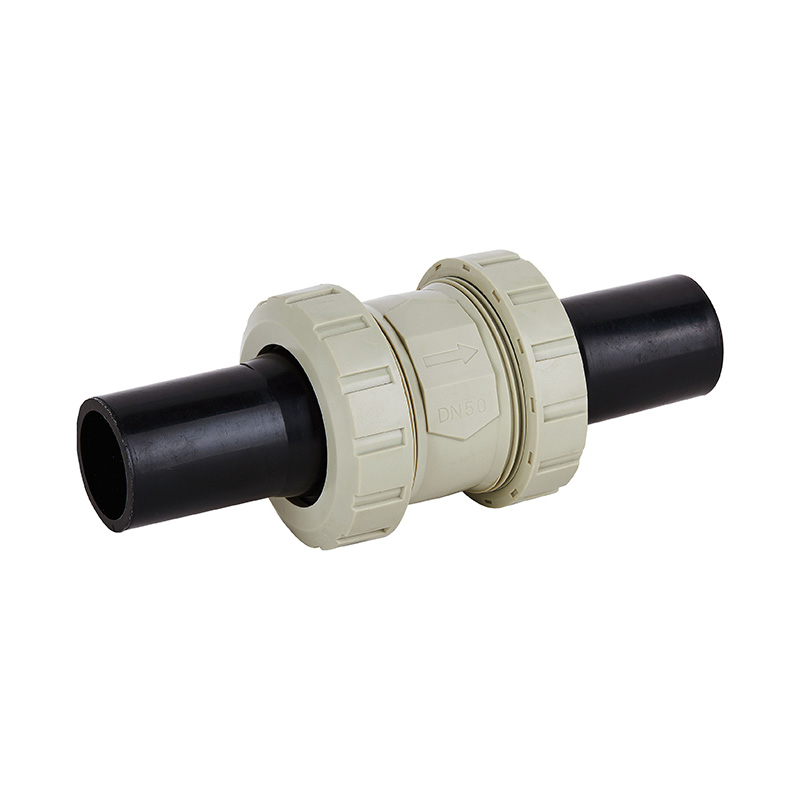

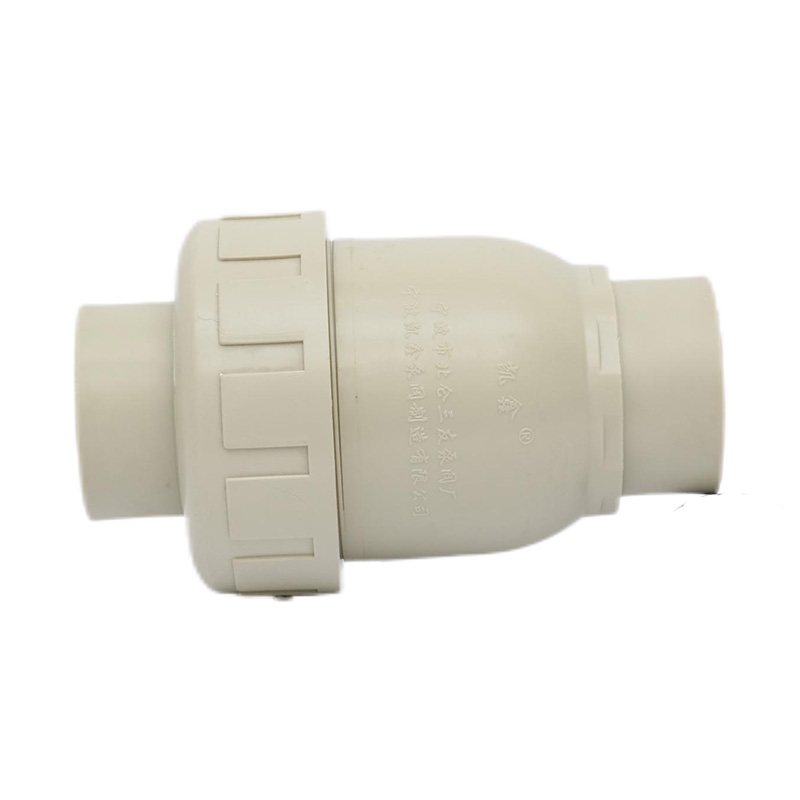

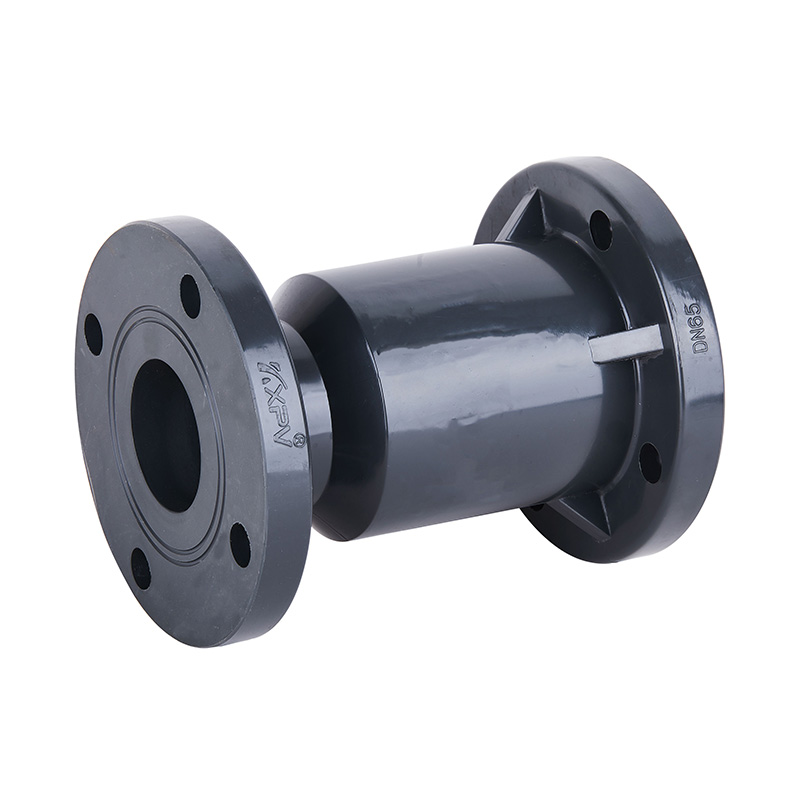

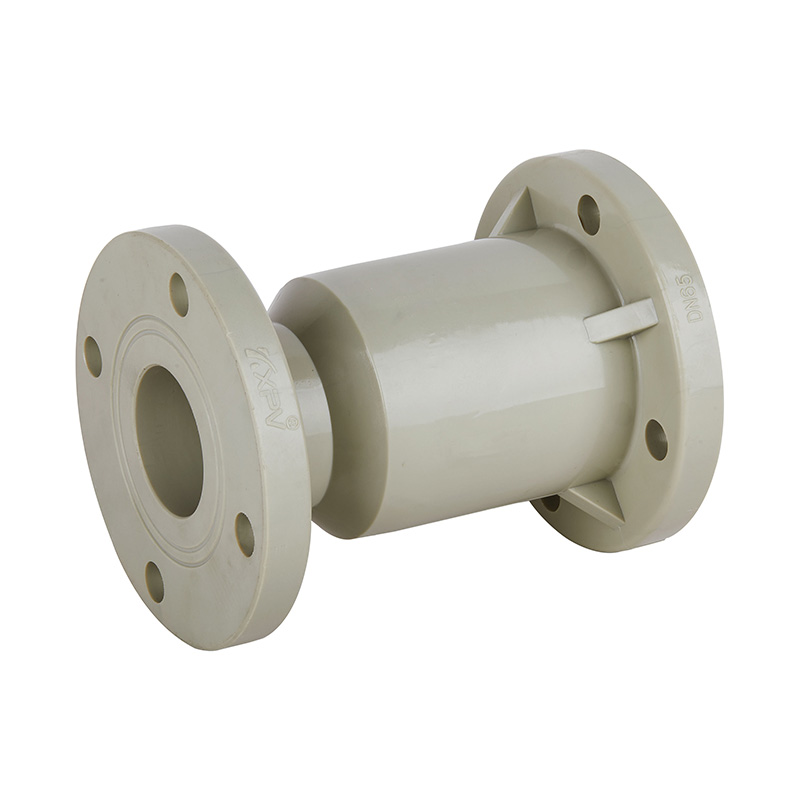

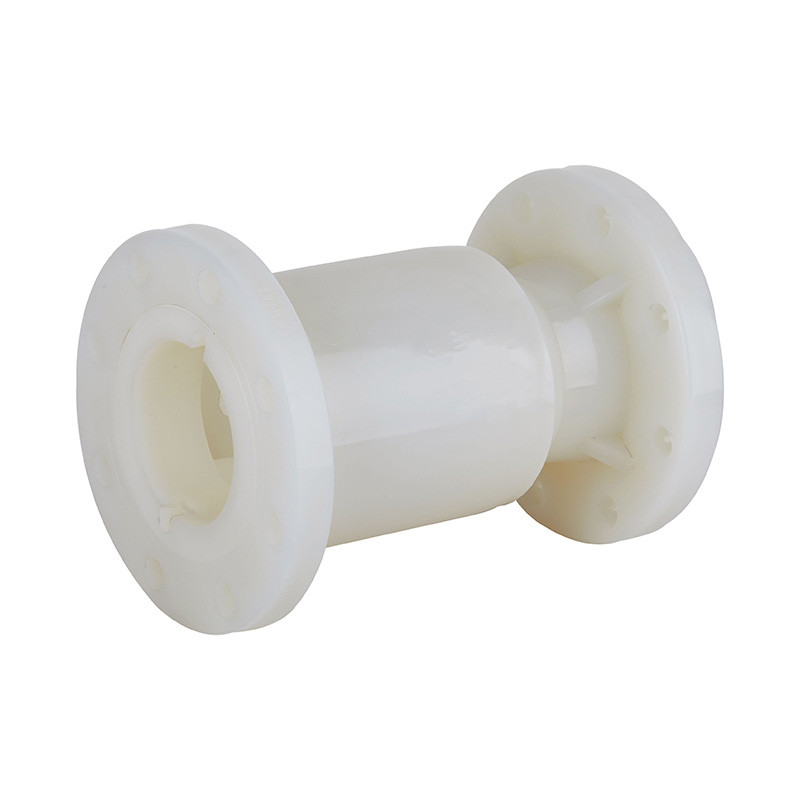

Kaixin Pipeline Technologies は、プラスチック配管システムの動作に適合する非金属逆止弁を開発しています。バルブ材料の特性をパイプ材料と一致させることにより、システムは圧力変化に対してより均一に応答し、局所的な応力点を軽減します。

パイプラインのレイアウトとインストールの実践

最適な逆止弁設計であっても、パイプラインのレイアウトが適切に計画されていない場合、ウォーターハンマーを完全に防止することはできません。長い直線、高い流速、パイプ直径の突然の変化はすべて、圧力サージのリスクを高めます。逆止弁をポンプから遠すぎたり、間違った方向に取り付けたりすると、問題が悪化する可能性があります。

化学プラントでは、バルブが狭いスペースに設置されることがよくあります。バルブの位置、流れの方向、サポート構造に細心の注意を払うことで、振動や圧力ショックを最小限に抑えることができます。取り付け方法は、常にバルブメーカーの推奨事項と一致する必要があります。

流速を制御してサージエネルギーを低減

流速は、圧力サージがどれだけ強くなるかに大きな影響を与えます。速度が高いほど運動エネルギーが大きくなり、流れが止まったときにウォーターハンマーが強くなります。適度な流速でシステムを設計することで、エンジニアはサージのリスクを大幅に軽減できます。

これは、大口径の非金属パイプラインに特に当てはまります。適切なサイズの逆止弁とパイプを使用すると、バランスのとれた流量状態が維持され、システムへの不必要なストレスが回避されます。

逆止弁とサージ保護装置の組み合わせ

一部のシステムでは、逆止弁だけでは圧力サージを管理するのに十分ではありません。エアチャンバー、サージタンク、圧力リリーフバルブなどの追加のデバイスをチェックバルブと一緒に使用できます。これらのコンポーネントは過剰な圧力を吸収し、制御された方法で解放します。

プロセスの安定性が重要な化学用途では、複数の保護方法を組み合わせることで追加の安全層が提供されます。このアプローチは、ポンプの起動と停止が頻繁に行われるシステムでよく使用されます。

逆止弁の種類とウォーターハンマーへの影響の比較

逆止弁のタイプが異なれば、変化する流量条件下での動作も異なります。これらの違いを理解することは、ユーザーが自分のシステムに適したソリューションを選択するのに役立ちます。

メンテナンスと長期的なパフォーマンスの考慮事項

時間の経過とともに、磨耗や堆積物によって逆止弁の閉じ方が変化する可能性があります。摩擦や位置ずれの増加により、閉まりが遅れたり不均一になったりする可能性があり、圧力サージの危険性が高まります。定期的な検査とメンテナンスにより、バルブが意図したとおりに機能し続けることが保証されます。

腐食環境では、化学的攻撃に耐える材料を選択することで、バルブのスムーズな動作を維持できます。 Kaixin Pipeline Technologies は、長期安定性を念頭に置いてチェック バルブを設計し、ユーザーが定期的なメンテナンスで一貫したパフォーマンスを維持できるようにします。

実際の動作条件に合わせたチェックバルブの選択

ウォーターハンマーの低減は単一の解決策ではなく、逆止弁の設計を実際の動作条件に適合させることが重要です。流体の種類、温度、圧力範囲、パイプの材質、システムのレイアウトなどの要因がすべて影響します。

非金属製のバルブとパイプラインを使用する化学システムの場合、材料の選択、バルブの構造、設置方法を適切に組み合わせることで、圧力サージをより適切に制御できます。このアプローチは、配管システム全体のより安全な操作とより長い耐用年数をサポートします。

Q: 化学パイプラインの逆止弁はポンプや下流の機器の保護にどのように役立ちますか?

A: 化学パイプラインシステムでは、ポンプ停止時や圧力変動時に発生する逆流を防止するために逆止弁が使用されています。逆流を遮断することで、ポンプの損傷、シールの摩耗、上流の機器の汚染のリスクを軽減します。これは腐食性媒体を扱う場合に特に重要です。

Q: 腐食性流体用逆止弁を選択する際にはどのような要素を考慮する必要がありますか?

A: 腐食性流体を扱う場合、材料の適合性が最も重要な問題となります。一般に、PVC-C、PVC-U、PVDF、PPH、または FRPP 製のチェック バルブは、耐薬品性、動作温度、および圧力条件に基づいて選択されます。バルブ材質と配管系のマッチングにより、長期間安定した作動を維持します。

Q: 非金属逆止弁は大口径の配管システムでどのように機能しますか?

A: 大口径パイプラインでは、非金属逆止弁は流量制御と構造安定性のバランスをとるように設計されています。適切に設計されたバルブ本体と内部コンポーネントにより、制御された閉動作を維持しながらより高い流量を処理できるため、システム内の振動や圧力変動が軽減されます。

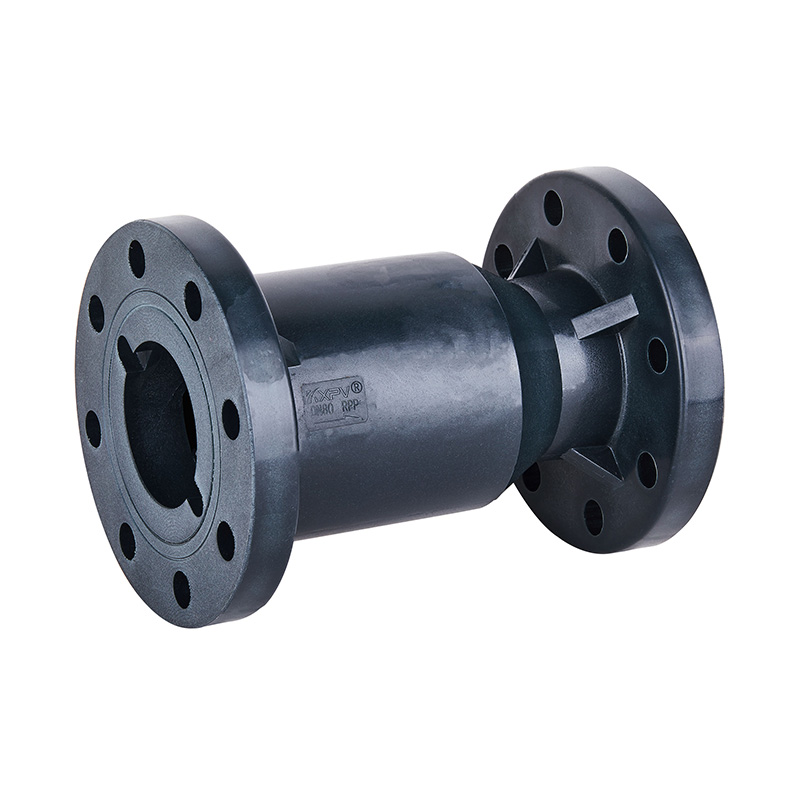

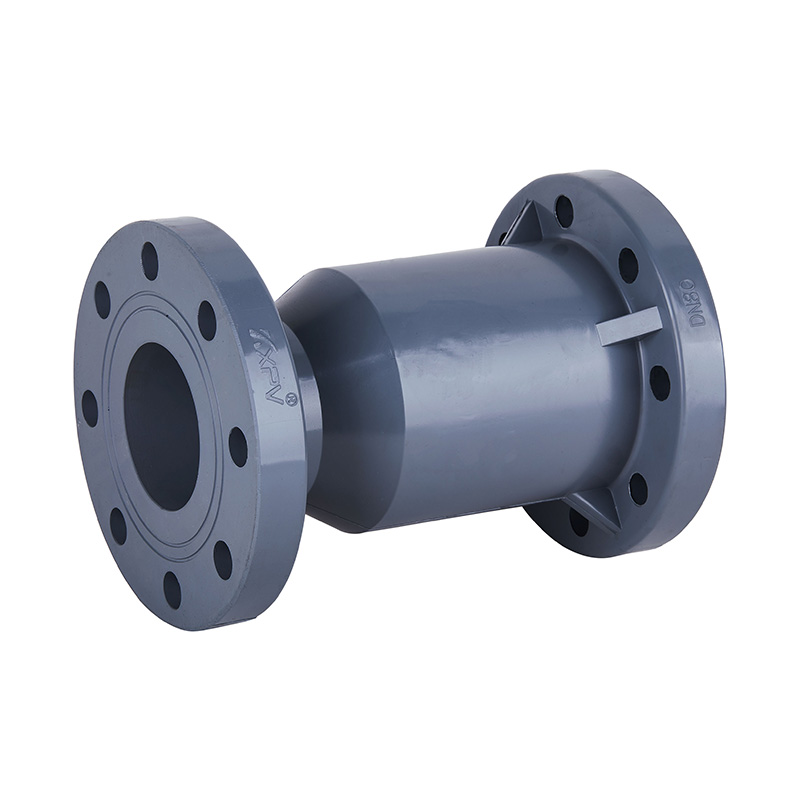

Q:逆止弁をさまざまな取り付け方向に合わせてカスタマイズできますか?

A: はい、チェックバルブは、システム要件に応じて水平または垂直の設置に適合するように設計できます。正しい構造と方向を選択すると、バルブ ディスクまたはプレートが流れに合わせてスムーズに移動し、さまざまなプロセス条件下でも信頼性の高い動作がサポートされます。

Q: 逆止弁の設計はメンテナンス要件にどのような影響を与えますか?

A: 逆止弁の内部構造は、摩耗パターンやメンテナンス頻度に直接影響します。ガイド付きディスクや簡素化された流路を備えた設計は、不均一な摩耗や蓄積を軽減する傾向があり、化学処理環境での定期的な検査やメンテナンスがより管理しやすくなります。

Q: 逆止弁はプロセスの安定性を維持する上でどのような役割を果たしますか?

A: 逆止弁は不要な逆流を防止することで、パイプライン全体で安定した圧力と流れの方向を維持するのに役立ちます。この安定性は、一貫した動作条件が製品の品質をサポートし、計画外の停止の可能性を減らす化学プロセスにおいて重要です。

Q: 逆止弁を他の非金属配管コンポーネントと統合するにはどうすればよいですか?

A: 逆止弁は通常、パイプや継手と同じ材料システムに適合するように選択されます。互換性のある非金属コンポーネントを使用すると、パイプライン全体で均一な熱膨張、耐薬品性、圧力性能が保証され、信頼性の高いシステム統合がサポートされます。
