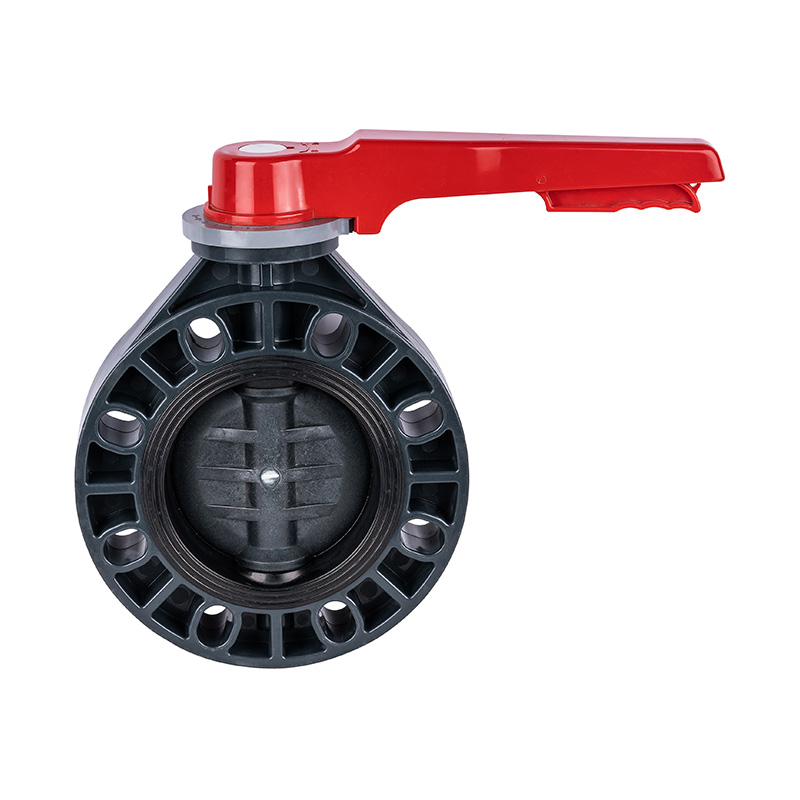

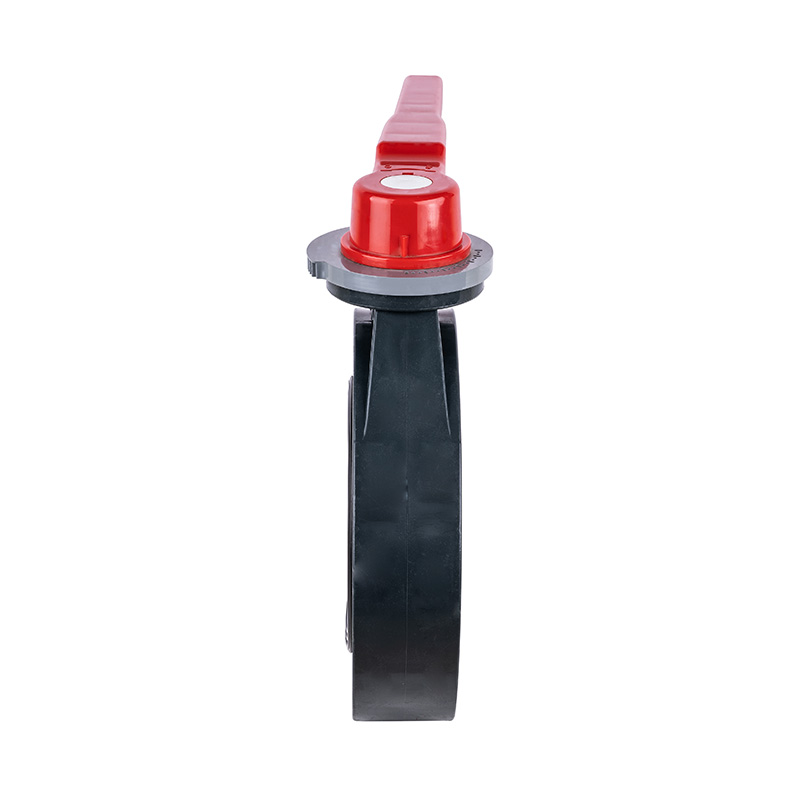

新着 UPVC ハンドレバータイプバタフライバルブ DN40-DN150 ソフトシールセンターシール工業用プラスチックバルブ
モデル番号:DN40-DN150
運転モード:マニュアル
接続形態:ウエハ
構造:センターシーリング
シール形式:強制シール
バルブステム:ノーマル
作動圧力:低圧(Pn<1.6mpa)
動作温度:常温(-40℃)
シール面の材質:ソフトシール
用途:工業用、水道産業用、家庭用
ステム:スチール、ステンレススチール
商標:KXPV
仕様:DN40-DN150
原産地:北侖寧波中国
HSコード:8481804090
| 主な構造上の特徴 |
1. バルブは小型・軽量で分解・修理が容易で、任意の位置に取り付け可能です。
2. 構造がシンプル＆コンパクトで操作トルクが小さく、90°回転で素早く開きます。
3. 流量特性がストレート傾向で調整性能が良好です。
| 部品材質表 |
| いいえ。 | 名前 | 材料 |
| 1 | ハンドルヘッド | 合金材料 |
| 2 | 六角ナット | スチール、ステンレス |
| 3 | ハンドホイール | 合金材料 |
| 4 | 幹 | スチール、ステンレス |
| 5 | 春 | 鋼鉄 |
| 6 | 位置決めプレートを調整する | 合金材料 |
| 7 | ピン | 鋼鉄 |
| 8 | 位置決めロッド | 合金材料 |
| 9 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
| 10 | シールゴム | EPDM、FPM |
| 11 | ディスク | FRPP、PVDF、CPVC、UPVC、PPH |
ハンドルバタフライバルブ組立詳細図
| 部品材質表 |
| いいえ。 | 各部の名称 | 材料 | 数量 |
| 1 | ハンドル | 合金材料 | 1 |
| 2 | 位置決めロッド | 合金材料 | 1 |
| 3 | 位置決めプレート | 合金材料 | 1 |
| 4 | ナットカップ | FRPP | 4 |
| 5 | 体 | FRPP、PVDF、CPVC、UPVC、PPH | 1 |
| 6 | ディスク | FRPP、PVDF、CPVC、UPVC、PPH | 1 |
| 7 | ゴムシール | EPDM、FPM | 1 |
| 8 | 幹 | スチール、ステンレス | 1 |
| 9 | ピン | ステル | 1 |
| 寸法リスト |
| DN | D1 | D2 | D3 | T | n-Φ |
| 40 | 148 | 110 | 41.5 | 39 | 4-Φ19 |
| 50 | 162 | 125 | 48.5 | 43 | 4-Φ19 |
| 65 | 180 | 145 | 63 | 45 | 4-Φ19 |
| 80 | 196 | 160 | 75.5 | 45 | 8-Φ19 |
| 100 | 225 | 180 | 95 | 56.5 | 8-Φ19 |
| 125 | 255 | 210 | 120 | 65 | 8-Φ23 |
| 150 | 285 | 240 | 143.5 | 75 | 8-Φ23 |
| 200 | 340 | 295 | 195 | 85 | 8-Φ23 |
