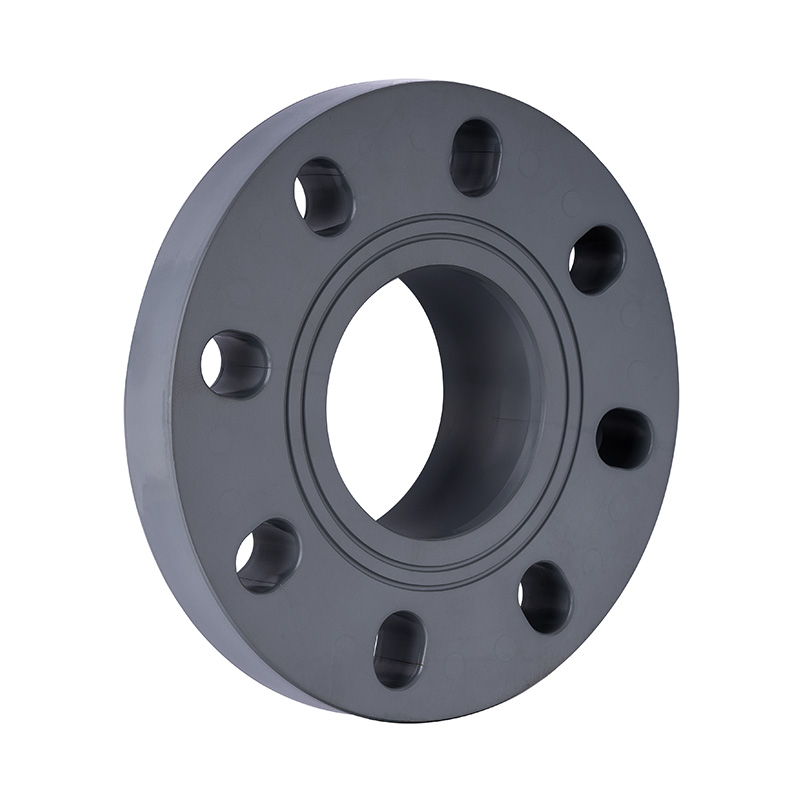

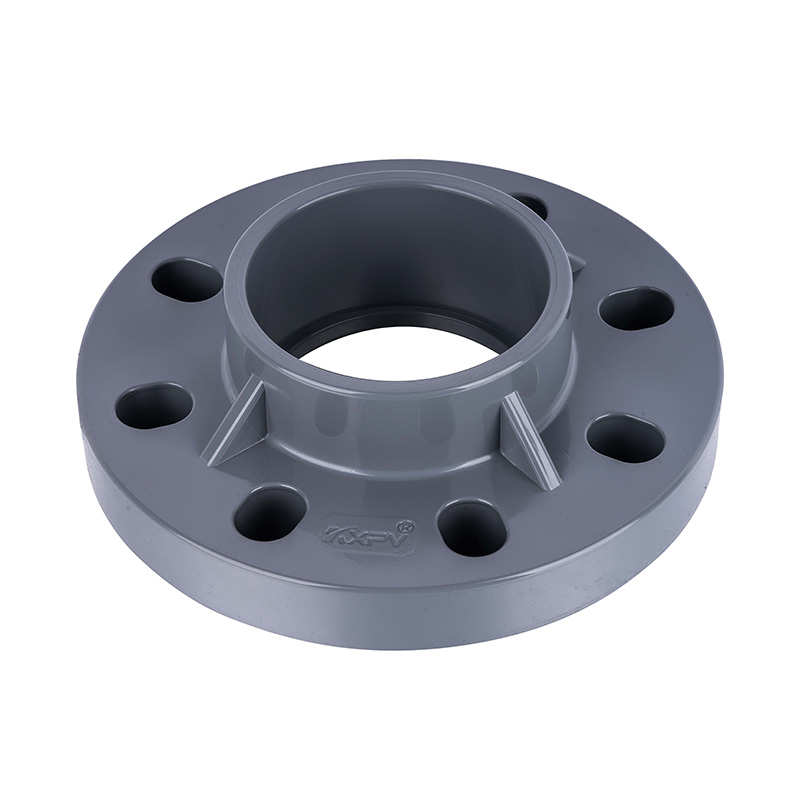

化学および衛生産業向けの新しい一般的に使用される灰色のCPVCソケットフランジDN15-DN100プラスチックパイプ継手
原産地：中国
ブランド名：KXPV
材質：プラスチック
テクニクス：鍛造
接続：ソケット
形状：等しい
ヘッドコード：スクエア
カラー：グレー
サイズ：DN15-DN500
アプリケーション：業界
パッキング：カートンボックス
使用圧力：1Mpa
納期：7日
MOQ：1ピース

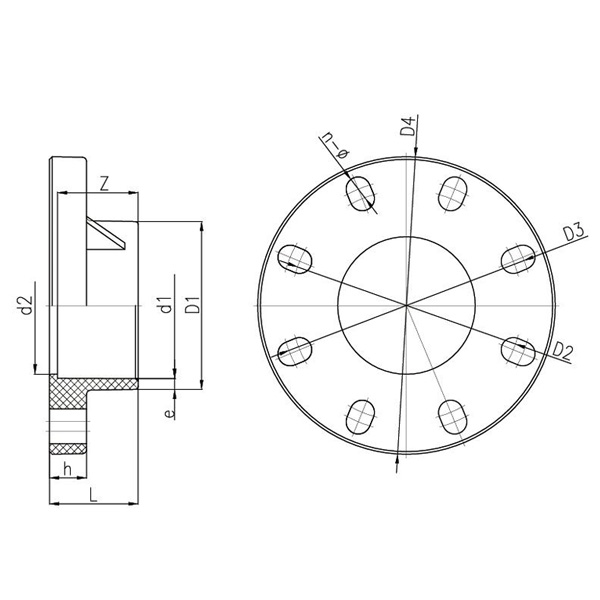

| CPVCソケットフランジ |
| DN | d | Z | L | D | D2 | D3 | L2 | A O |
| 15 | 20 | 16 | 14 | 28 | 65 | 95 | 20 | Φ31xΦ4 |
| 20 | 25 | 19 | 16 | 32 | 75 | 105 | 23 | Φ33xΦ5.3 |
| 25 | 32 | 22 | 16 | 40 | 85 | 120 | 27 | Φ39xΦ5.3 |
| 32 | 40 | 26 | 17 | 50 | 100 | 140 | 31 | Φ48xΦ5.7 |
| 40 | 50 | 31 | 19 | 61 | 110 | 150 | 36 | Φ58xΦ5.7 |
| 50 | 63 | 38 | 21 | 75 | 125 | 165 | 43 | Φ74xΦ5.7 |
| 65 | 75 | 44 | 22 | 88 | 145 | 185 | 50 | Φ85xΦ5.7 |
| 80 | 90 | 51 | 25 | 105 | 160 | 200 | 57 | Φ100xΦ5.7 |
| 100 | 110 | 61 | 28 | 127 | 180 | 225 | 67 | Φ120xΦ5.7 |
| 125 | 140 | 76 | 30 | 161 | 210 | 250 | 82 | Φ150xΦ7 |
| 150 | 160 | 86 | 30 | 184 | 240 | 280 | 92 | Φ170xΦ7 |
| 200 | 225 | 119 | 35 | 249 | 295 | 338 | 125 | Φ235xΦ7 |
