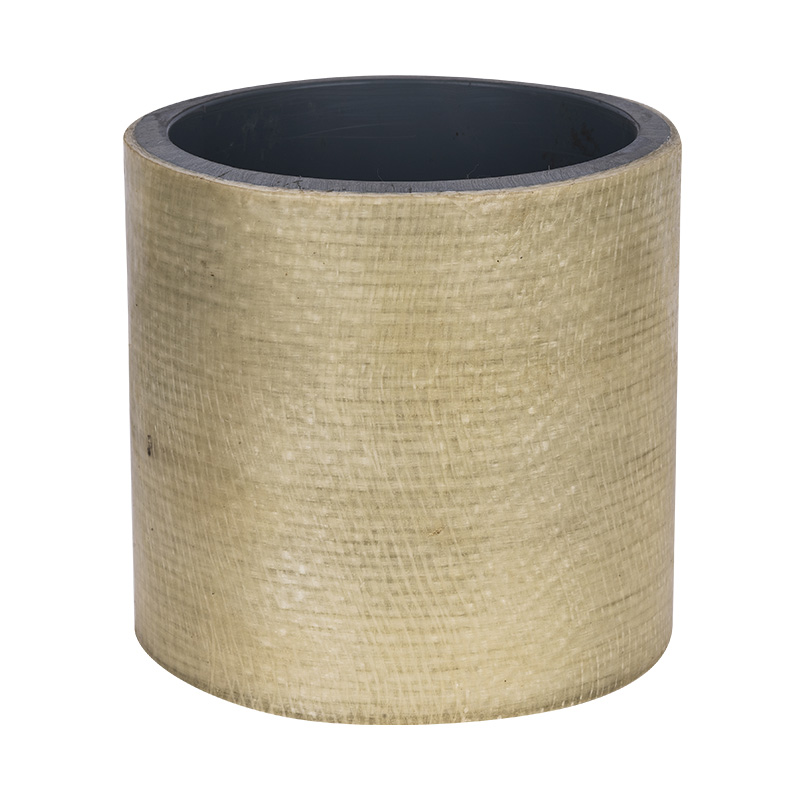

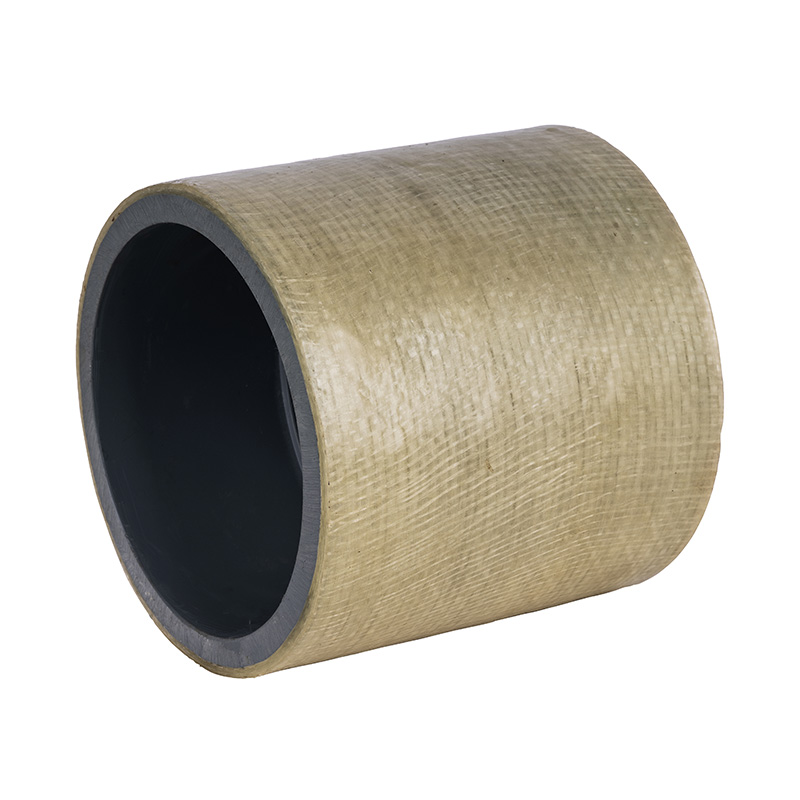

FRP/PVC-C、FRP/PVC-U ガラス繊維強化プラスチックコーティングストレートカップリング
FRP/PVC-C、FRP/PVC-U ガラス繊維強化プラスチックコーティングストレートカップリング
| アプリの温度制限リスト |
| 材質 | 中温℃ | 材質 | 中温℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | PPH | -20℃~110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 製品の構造上の特徴 |
1. 軽量かつ高強度
相対密度は1.5~2.0と炭素鋼の1/4~1/5ですが、引張強さは炭素鋼に迫るかそれを超え、比強度は高級合金鋼に匹敵します。
2. 優れた耐食性
FRPは耐食性に優れた材料であり、空気、水、中濃度の酸、アルカリ、塩類、各種油や溶剤に対して優れた耐性を示します。
3. 優れた電気特性
FRPはインシュレーターに使用される優れた断熱材です。高周波でも良好な誘電特性を維持し、マイクロ波透過率に優れています。
4. 優れた熱特性
FRPは熱伝導率が低く、熱伝導率は1.25~1.67kJ/sと金属の1/100~1/1000であり、優れた断熱材です。
5. 優れたデザイン性
特定の用途要件を満たすさまざまな構造製品の柔軟な設計により、優れた製品の完全性が保証され、製品の性能要件を満たす材料の選択が可能になります。
6. 優れた製造性
製品の形状、技術要件、用途、数量に応じて柔軟な成形技術を選択できます。プロセスが簡単でワンステップで成形でき、経済性に優れています。これは、複雑で困難な少量製品に特に有利であり、その優れた加工性が強調されます。

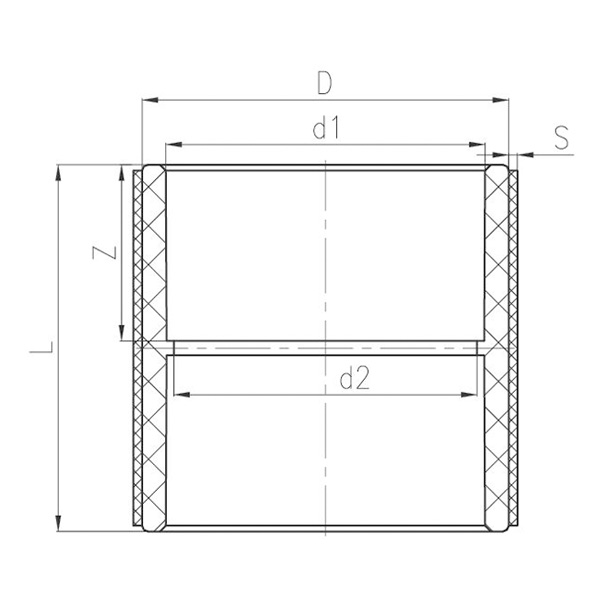

| 複合カップリング |
| DN | D | d1 | d2 | L | Z | S | ||
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||
| 15 | 27 | 20 | 18 | 35 | 16 | 3 | 2.5 | 3.5 |
| 20 | 32 | 25 | 23 | 40 | 19 | 2 | 2.5 | 3.5 |
| 25 | 40 | 32 | 30 | 47 | 22 | 2 | 2.5 | 3.5 |
| 32 | 50 | 40 | 38 | 55 | 26 | 2 | 2.5 | 3.5 |
| 40 | 61 | 50 | 47 | 65 | 31 | 2 | 2.5 | 3.5 |
| 50 | 75 | 63 | 60 | 80 | 38 | 2 | 2.5 | 3.5 |
| 65 | 88 | 75 | 72 | 92 | 44 | 2 | 3 | 4 |
| 80 | 104 | 90 | 86 | 107 | 51 | 2 | 3 | 4 |
| 100 | 127 | 110 | 105 | 127 | 61 | 2 | 3 | 4 |
| 125 | 161 | 140 | 134 | 158 | 76 | 2.5 | 4 | 5.5 |
| 150 | 184 | 160 | 154 | 180 | 86 | 2.5 | 4 | 5.5 |
| 200 | 249 | 225 | 219 | 247 | 119 | 3.5 | 5 | 7 |
| 250(Φ250) | 288 | 250 | 240 | 272 | 131 | 4 | 5.5 | 8.5 |
| 250(Φ280) | 309 | 280 | 272 | 303 | 146 | 4 | 5.5 | 8.5 |
| 300 | 346 | 315 | 306 | 338 | 164 | 4.5 | 6.5 | 10 |
| 350 | 392 | 355 | 349 | 380 | 184 | 5 | 7.5 | 11.5 |
| 400 | 440 | 400 | 393 | 430 | 206 | 5.5 | 8.5 | 12 |
| 450 | 494 | 450 | 430 | 477 | 231 | 6 | 9.5 | 14.5 |
| 500 | 548 | 500 | 480 | 527 | 256 | 6.5 | 10.5 | 16 |
| 600 | 692 | 630 | 600 | 657 | 321 | 8 | 12.5 | 19 |
注: 複合パイプの寸法 S2 と長さ L は、供給者と購入者の相互合意により、多少の調整が行われる場合があります。
