FRP/PVC-C、FRP/PVC-U ガラス繊維強化プラスチックコーティングフランジ
FRP/PVC-C、FRP/PVC-U ガラス繊維強化プラスチックコーティングフランジ
| アプリの温度制限リスト |
| 材質 | 中温℃ | 材質 | 中温℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | PPH | -20℃~110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 製品の構造上の特徴 |
1.軽量かつ高強度
相対密度は1.5~2.0と炭素鋼の1/4~1/5ですが、引張強さは炭素鋼に受け止めるかそれを超え、比強度は高級合金鋼に匹敵します。
2.優れた耐食性
FRPは耐食性に優れた材料であり、空気、水、中濃度の酸、アルカリ、塩類、各種油や相対的に優れた耐久性を示します。
3.優れた電気特性
FRPはインシュレーターに使用される優れた断熱材です。高周波でも良好な誘電特性を維持し、マイクロ波透過率に優れています。
4.優れた熱特性
FRPは熱伝導率が低く、熱伝導率は1.25~1.67kJ/sと金属の1/100~1/1000であり、優れた断熱材です。
5.優れたデザイン性
特定の用途要件を満たすさまざまな構造製品の柔軟な設計により、優れた製品の完全性が保証され、製品の性能要件を満たす材料の選択が可能になります。
6.優れた製造性
製品の形状、技術要件、用途、数量に応じて柔軟な成形技術を選択できます。プロセスが簡単でワンステップで成形でき、経済的に優れています。これは、複雑で困難な少量の製品には特に有利であり、その優れた加工性が強調されます。

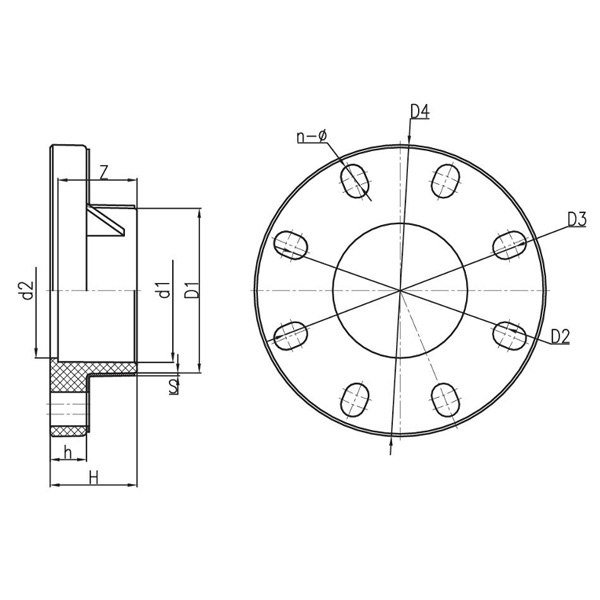

| 複合フランジ |
| DN | D1 | D2 | D3 | D4 | d1 | d2 | H | h | Z | S | n- Φ | ||||||||||||||||||||||||||||||||||||||||||||
| 0.6MPa | 1.0MPa | 1.6MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | 65 | 70 | 95 | 20 | 17 | 20 | 14 | 16 | 12 | 14 | 16 | 4-Φ15X20 | ||||||||||||||||||||||||||||||||||||||||||
| 20 | 36 | 70 | 75 | 105 | 25 | 22 | 23 | 16 | 19 | 12 | 14 | 16 | 4-Φ15X18 | ||||||||||||||||||||||||||||||||||||||||||
| 25 | 46 | 79 | 90 | 120 | 32 | 28 | 27 | 16 | 22 | 12 | 14 | 18 | 4-Φ16×22 | ||||||||||||||||||||||||||||||||||||||||||
| 32 | 53 | 89 | 100 | 140 | 40 | 36 | 31 | 17 | 26 | 12 | 16 | 18 | 4-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 40 | 64 | 98 | 110 | 150 | 50 | 45 | 36 | 19 | 31 | 12 | 18 | 20 | 4-Φ18X25 | ||||||||||||||||||||||||||||||||||||||||||
| 50 | 77 | 120 | 125 | 165 | 63 | 58 | 43 | 21 | 38 | 15 | 18 | 20 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 65 | 92 | 140 | 145 | 185 | 75 | 69 | 50 | 22 | 44 | 18 | 20 | 25 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 80 | 108 | 150 | 160 | 200 | 90 | 84 | 57 | 25 | 51 | 18 | 20 | 25 | 8-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 100 | 131 | 175 | 190.5 | 225 | 110 | 104 | 67 | 28 | 61 | 18 | 20 | 25 | 8-Φ18X26 | ||||||||||||||||||||||||||||||||||||||||||
| 125 | 160 | 210 | 216 | 250 | 140 | 134 | 82 | 30 | 76 | 18 | 25 | 30 | 8-Φ20×22 | ||||||||||||||||||||||||||||||||||||||||||
| 150 | 180 | 240 | 242 | 280 | 160 | 154 | 92 | 30 | 86 | 18 | 25 | 30 | 8-Φ23X24 | ||||||||||||||||||||||||||||||||||||||||||
| 200(PN10) | 253 | 290 | 295 | 338 | 225 | 219 | 125 | 35 | 119 | 20 | 30 | 35 | 8-Φ23X27 | ||||||||||||||||||||||||||||||||||||||||||
| 200(PN16) | 249 | — | 295 | 340 | 225 | 219 | 125 | 28 | 119 | 20 | 30 | 35 | 12-Φ23 | ||||||||||||||||||||||||||||||||||||||||||
| 250 | 310 | 350 | 362 | 406 | 280 | 254 | 153 | 30 | 146 | 25 | 35 | 40 | 12-Φ25X31 | ||||||||||||||||||||||||||||||||||||||||||
| 300 | 348 | 400 | 432 | 483 | 315 | 300 | 174 | 30 | 164 | 25 | 35 | 45 | 12-Φ25X41 | ||||||||||||||||||||||||||||||||||||||||||
| 350 | 393 | 460 | 470 | 520 | 355 | 348 | 197 | 35 | 184 | 30 | 40 | 50 | 16-Φ22X27 | ||||||||||||||||||||||||||||||||||||||||||
| 400 | 440 | 515 | 525 | 580 | 400 | 390 | 218 | 35 | 206 | 30 | 40 | 60 | 16-Φ26X31 | ||||||||||||||||||||||||||||||||||||||||||
| 450 | 494 | 561 | 589 | 640 | 450 | 430 | 243 | 40 | 231 | 35 | 45 | 65 | 20-Φ26X36 | ||||||||||||||||||||||||||||||||||||||||||
| 500 | 548 | 620 | 650 | 715 | 500 | 480 | 271 | 40 | 256 | 35 | 50 | 70 | 20-Φ26X41 | ||||||||||||||||||||||||||||||||||||||||||
| 600 | 692 | 725 | 780 | 840 | 630 | 571 | 506 | 42 | 321 | 40 | 55 | 75 | 20-Φ30X58 | ||||||||||||||||||||||||||||||||||||||||||
