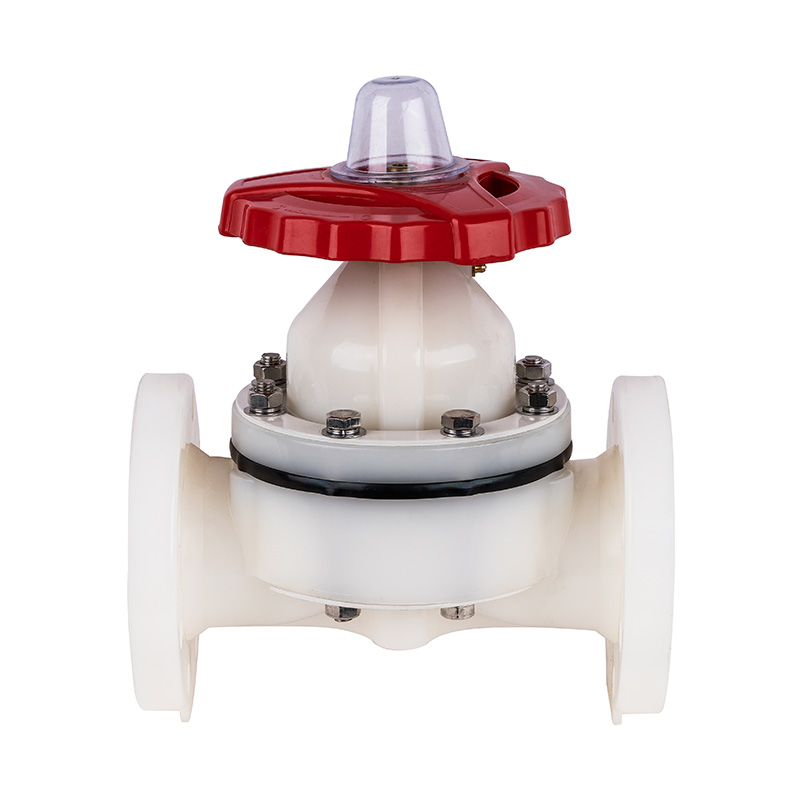

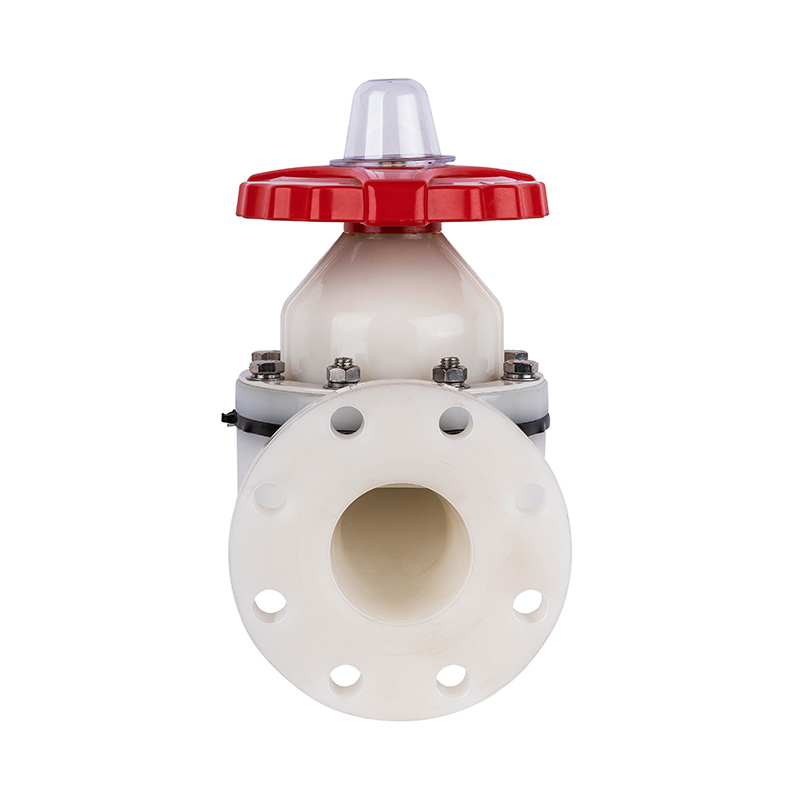

    PVDF G41F-10F フランジ型ダイヤフラムバルブ DN15-300 GB 標準

    PVDF G41F-10F フランジ型ダイヤフラムバルブ DN15-300 GB 標準

    高品質、新型 PVDF フランジエンド、一方向、白色、中圧、ISO9001 認証取得、化学工業用ダイヤフラム バルブ
    モデル番号: G41F-10F
    色: ホワイト
    アプリケーション: 一般
    材質：PVDF
    媒体温度：高温、中温
    圧力: 中圧
    電源: 手動
    メディア: アシッド
    ポートサイズ: DN15-DN300
    構造: ダイヤフラム
    製品名: ダイヤフラムバルブ
    接続: フランジエンド
    認証: ISO9001
    圧力クラス：1.0Mpa（10bar）
    バルブタイプ: 一方向
    シール：EPDM F46
    納期: 7日
    MOQ: 1 個

    お問い合わせ
    プレV：PVC-U G41F-10U フランジ型ダイヤフラムバルブ DN15～300GB 標準
    次へ：PVC-C G41F-10V フランジ型ダイヤフラムバルブ DN15-300 GB 標準
    製品の構造上の特徴
    1. シールダイヤフラムはF46またはPFA製で、折り回数は120000回以上、耐食性はF4と同等です。
    2.スクリューリフティング構造を採用し、開閉力が大きく、安定性が優れています。

    アプリの温度制限リスト

    材質 中温℃ 材質 中温℃
    PVC-C -20℃～95℃ PVC-U -5℃～45℃
    FRPP -20℃～120℃ PPH -20℃～110℃
    PVDF 40℃～150℃

    ダイヤフラムバルブ組立詳細図
    いいえ。 名前 材質
    1 カバーリミット AS
    2 スタッド スチール、ステンレススチール
    3 止めナット FRPP
    4 ワッシャー FRPP
    5 ホイール 合金材料
    6 プラテン スチール、ステンレススチール
    7 両頭スタッドとナット スチール、ステンレススチール
    8 ボンネット FRPP、PVDF、PVCC、PVC-U、PPH
    9 ヨークナット スチール、銅 Ht300 スチール
    10 ステム スチール、ステンレススチール
    11 バルブプレート 鋳鉄、FRPP、PVDF、PVC-U、PVC-C、PPH、
    スチール、ステンレススチール、C.1.FRP
    12 フリム EPDM、FPM
    13 ダイヤフラム F46.PFA.PTFE
    14 本体 FRPP、PVDF、PVCC、PVC-U、PPH
    15 プラテン スチール、ステンレススチール

    使用圧力と使用温度一覧表

    口径/MPa/℃

    FRPP

    PVDF

    PVC-U

    PVC-C

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4インチ)

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1インチ)

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4インチ)

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2インチ)

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2インチ)

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2インチ)

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3インチ)

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4インチ)

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5インチ)

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6インチ)

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8インチ)

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10インチ)

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    寸法リスト

    DN(mm) D d L b n-Φ
    GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
    15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
    20(3/4インチ) 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
    25(1インチ) 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
    32(11/4インチ) 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
    40(11/2インチ) 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
    50(2インチ) 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
    65(21/2インチ) 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
    80(3インチ) 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
    100(4インチ) 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
    125(5インチ) 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
    150(6インチ) 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
    200(8インチ) 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
    250(10インチ) 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
    300(12インチ) 445 400 400 680 38 12-Φ23 16-Φ25
