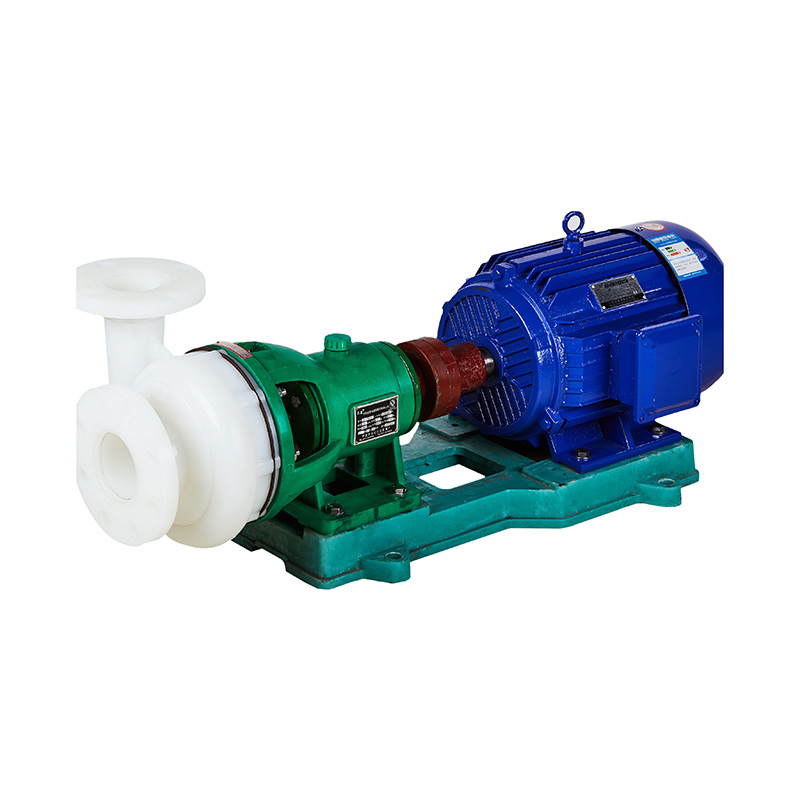

FVシャフト型遠心ポンプ

耐食性直接接続タイプFVシリーズ耐食性プラスチック渦巻ポンプ

ブランド名：KXPV

原産地：中国、浙江省

アプリケーション：廃水処理、化学

圧力：カスタム、高圧

構造：ダイレクトタイプ遠心ポンプ

アウトレットサイズ：カスタム

パワー：電気

製品名：遠心ポンプ

タイプ：直接

サイズ：25FV-8D（0.55KW）--- 100FV-32D（15kw）

納期：7日

MOQ：1ピース

使用法：業界

供給能力：10000個/個/月

PVDF＆FRPPポンプの仕様

当工場は、PVDFおよびFRPP遠心ポンプと自吸式ポンプの4つのシリーズ（FV、FP、FVZ、FPZ）の4つのシリーズ（FV、FP、FVZ、FPZ）の製造を専門としています。PVDFポンプは次の用途に適しています。強酸、強酸化剤、ハロゲン、芳香族炭化水素、脂肪などの化学媒体、塩素系溶剤、実用温度〜-40°C〜140°C。 FRPPポンプが適しています
強アルカリ、酸およびアルカリ塩およびその誘導体に一般的です。二次ポンプ駆動の一般的なY型省エネモーターの場合、動作温度は-40°C〜90°Cです。防爆モーターは、必要に応じてのみ提供されます。フロー、リフト、回転速度、出力に関する特別な要件により、当社の工場はお客様の要件を満たすための技術サービスを提供できます。

PREV：FPダイレクトタイプ遠心ポンプ
NEXT：FVダイレクトタイプ遠心ポンプ 0086 180 6712 3173 お問い合わせ

説明
追加情報

PVDF＆FRPPポンプの仕様

当工場は、PVDFおよびFRPP遠心ポンプと自吸式ポンプの4つのシリーズ（FV、FP、FVZ、FPZ）の4つのシリーズ（FV、FP、FVZ、FPZ）の製造を専門としています。PVDFポンプは次の用途に適しています。強酸、強酸化剤、ハロゲン、芳香族炭化水素、脂肪などの化学媒体、塩素系溶剤、実用温度〜-40°C〜140°C。 FRPPポンプは、強アルカリ、酸性、アルカリ塩およびその誘導体に一般的に適しています。二次ポンプ駆動用の一般的なY型省エネモーターで、動作温度は-40°C〜90°Cです。防爆モーターのみが供給されます。フロー、リフト、回転速度、パワーに関する特別な要件により、当社の工場はお客様の要件を満たすための技術サービスを提供できます。

ポンプタイプ

遠心ポンプ/自吸式ポンプのフローグラフ

設置メンテナンス

1.長距離輸送後は、設置前にポンプの部品に損傷がないか、留め具が緩んでいないかを確認し、再度締めてポンプシャフトとモーターシャフトの同心度を確認してください。。緩みがある場合は、修正する必要があります。特にスペアパーツについては、取り付ける前にポンプを確認する必要があります。シャフトの接続とロックは、正しい位置でしっかりと調整する必要があります。

2.ポンプ本体はすべてPVDFおよびFRPP樹脂射出成形であるため、入口および出口パイプラインはサポートまたはサスペンション構造である必要があり、ジョイントフランジだけでサポートされるべきではありません。インレットパイプラインには、2個を超える90°エルボがないようにする必要があります。 FP、FVタイプの遠心ポンプは、ポンプを始動する前にポンプが液体で満たされていることを確認するために、サクションチューブの前端に設置する必要があります。サクションノズルまたは下部バルブには、ストレーナを取り付けるか、ストレーナを取り付ける必要があります。雑貨がポンプに吸い込まれるのを防ぎ、ポンプが適切に機能できるように、入口に取り付けてください。

3.すべての接続はしっかりしていて、空気が漏れないようにする必要があります。そうしないと、ポンプが適切に動作せず、設計された流れと揚力が得られます。

遠心力ポンプ

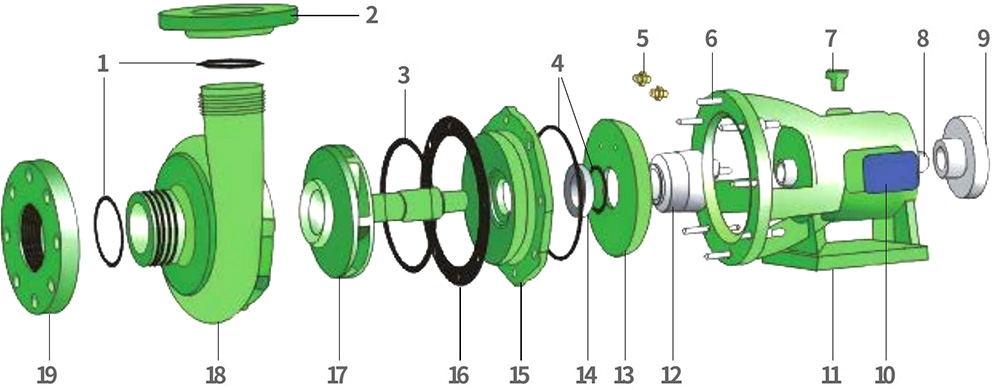

軸接続式渦巻ポンプ組立詳細図

部品材料表

いいえ。	名前	材料
1	指輪	EPDM、FPM
2	ポンプ本体	FRPP、PVDF
3	指輪	EPDM、FPM
4	指輪	EPDM、FPM
5	冷却水カバー	鋼
6	双頭スタッド	鋼、ステンレス鋼の染色が少ない
7	油穴プラグ	FRPP
8	キャリングアクスル	鋼
9	カップリング	鋳鉄
10	デートプレート	アルミニウム
11	Suppot	FRPP/鋳鉄PVDF/鋳鉄
12	メカニカルシールが動く	シック
13	ふたを冷やす	FRPP
14	メカニカルシール静的リンク	シック
15	カバー	FRPP、PVDF
16	シールフィルム	EPDM、FPM
17	インペラ	FRPP / Steel PVDF Steel
18	ポンプ本体	FRPP、PVDF
19	ポンプ本体	FRPP、PVDF

Fpv遠心ポンプ

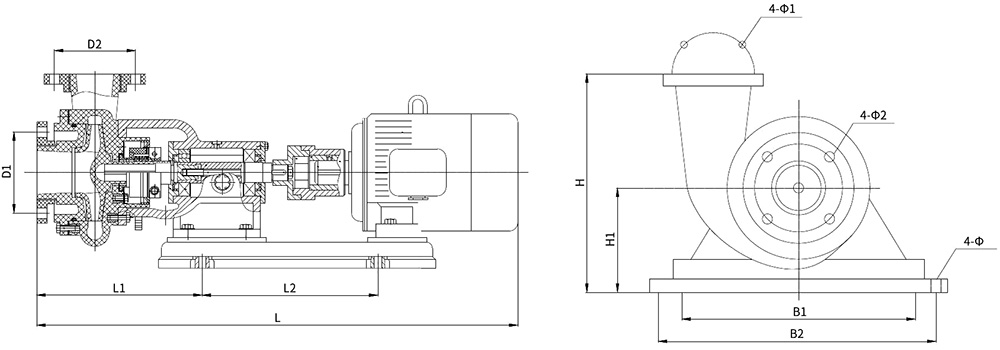

寸法リスト単位：mm

タイプ/ 寸法			設置サイズ								インレットフランジ		ポンプ本体
			L	L1	L2	B1	B2	H	H1	4-Φ	D1	n-Φ2	D2	n-Φ1
40F	p	（D）-25	830	185	415	245	340	310	170	4-16	110	4-18	100	4-18
	v
50F	p	（D）-28	840	300	430	250	340	322	170	4-16	125	4-18	110	4-18
	v
65F	p	（D）-26	850	295	430	250	340	345	182	4-16	145	4-18	125	4-18
	v
80F	p	（D）-30	960	330	430	250	340	380	185	4-16	160	8-18	145	4-18
	v
80F	p	（D）-32	960	330	430	250	340	380	185	4-16	160	8-18	145	4-18
	v
100F	p	（D）-20	1140	275	635	285	405	450	250	4-18	180	8-18	160	8-18
	v
100F	p	（D）-32	1200	275	635	285	405	450	250	4-18	180	8-18	160	8-18
	v
