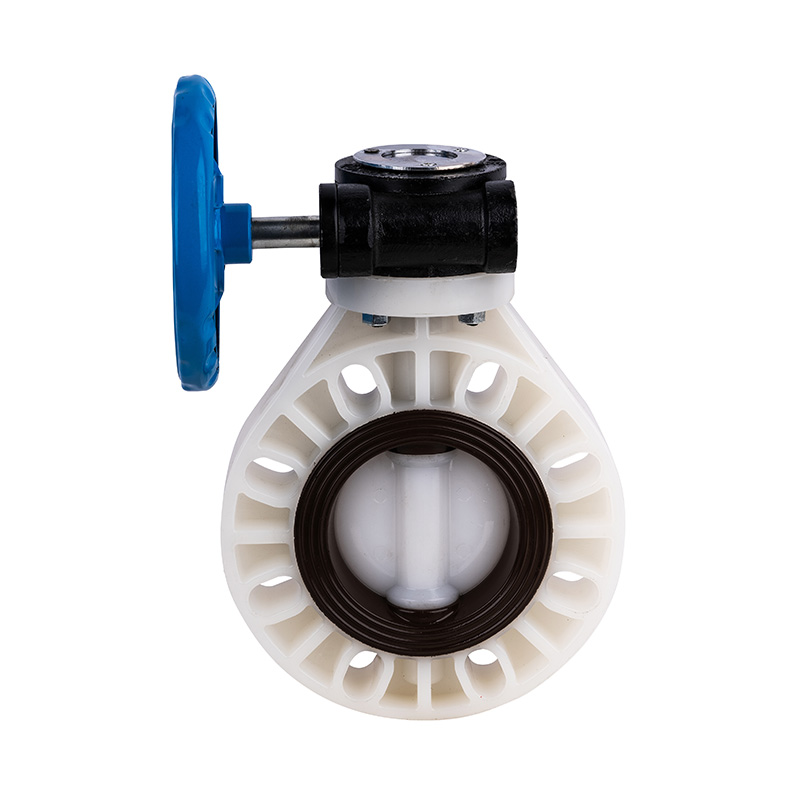

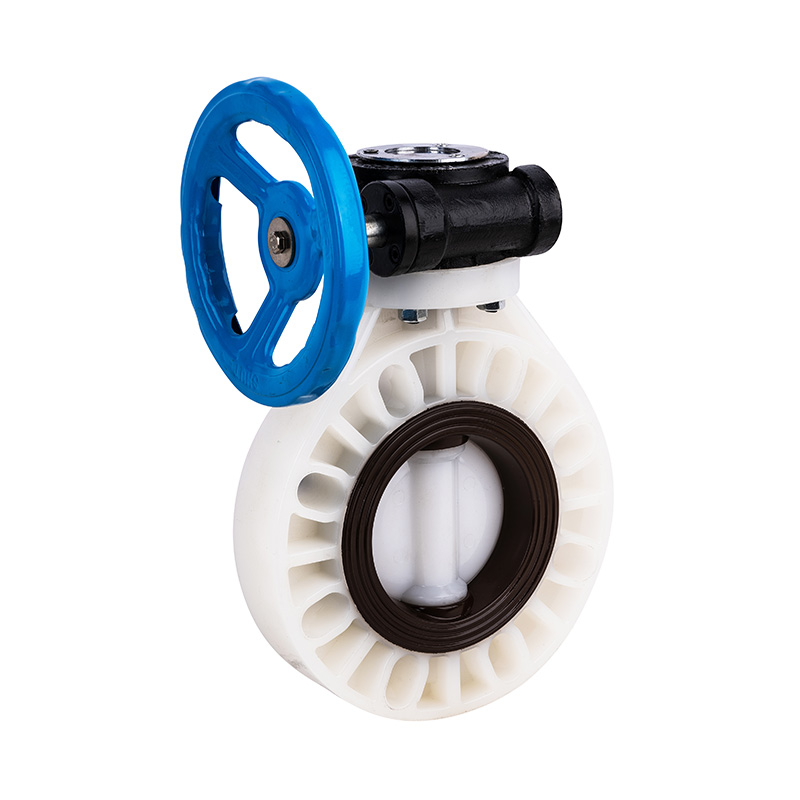

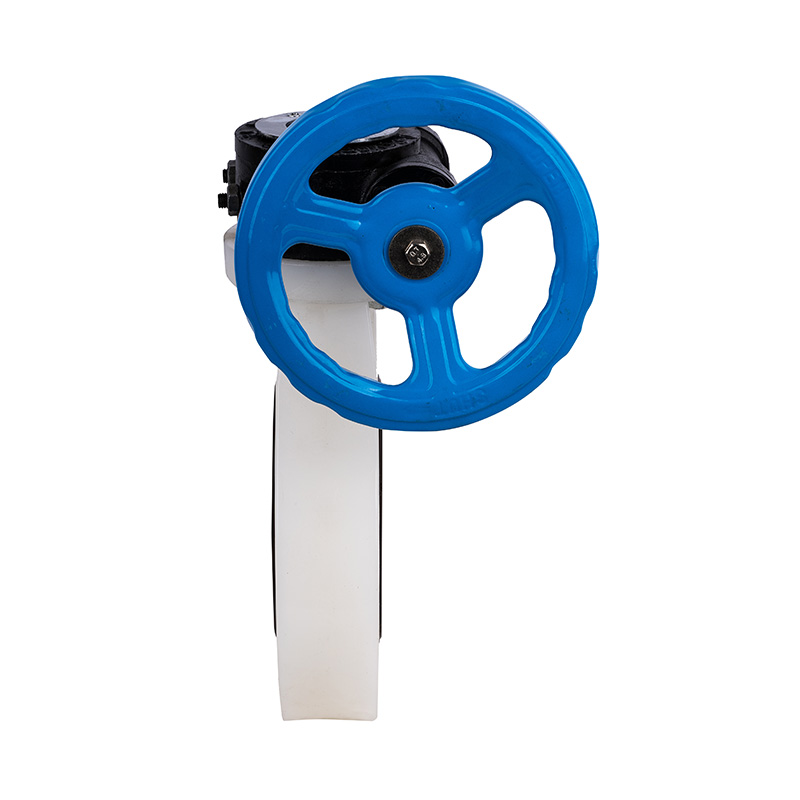

PVDF D371X-10F ウォームギア バタフライ バルブ DN40-1000 1-1/2"-30" ANSI 標準

PVDF ウォームギア バタフライ バルブ 手動センター シール ソフト シール DN40–1000 産業用および家庭用プラスチック レバー ハンドル バルブ ANSI 規格
動作モード: 手動
接続タイプ: ウェハ
構造: センターシール
シールタイプ: 弾性シール
ステム: 標準
圧力クラス:1.0Mpa(10bar)
使用温度: -40~150°C
シール面材質:ソフトシール
用途:工業用、水処理用
ステム材質: スチール、ステンレススチール
ブランド: KXPV
仕様:DN40~1000
出身地: 浙江省、寧波

製品の構造上の特徴
1.バルブは小型・軽量で分解・メンテナンスが容易で、任意の位置に設置可能です。
2.シンプル・コンパクトな構造で作動トルクが低く、90°回転で素早く開きます。
3.リニアな流量特性と優れた調整性能

アプリの温度制限リスト

材質 中温℃ 材質 中温℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

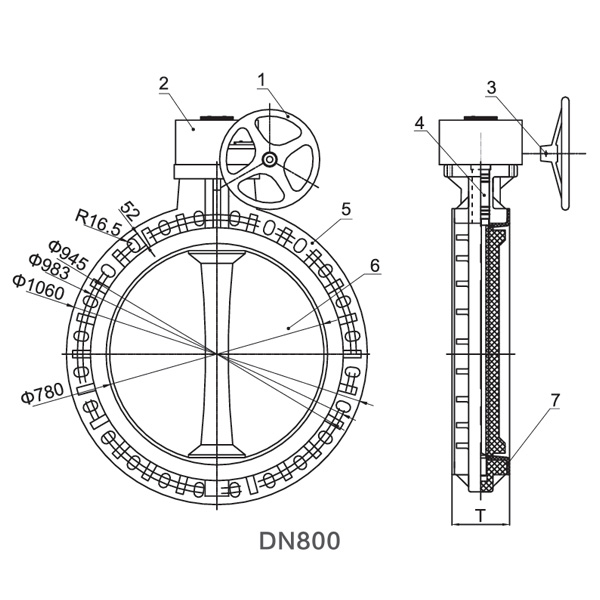

部品材質表

いいえ。 名前 材質 数量
PVC-C PVC-U PVDF PPH FRPP
1 ホイール 合金材料 1
2 ウォームギヤ 合金材料 1
3 ピン スチール 1
4 ナットカップ FRPP PPH FRPP 4
5 本体 PVC-C PVC-U PVDF PPH FRPP 1
6 ディスク PVC-C PVC-U PVDF PPH FRPP 1
7 シールゴム FPM EPDM FPM EPDM 1
8 ステム スチール 1

いいえ。 名前 材質 数量
PVC-C PVC-U PVDF PPH FRPP
1 ホイール 鋳鉄/合金材料 1
2 ウォームギヤ 鋳鉄/合金材料 1
3 ピン スチール 1
4 ステム スチール 1
5 本体 PVC-C PVC-U PVDF PPH FRPP 1
6 ディスク PVC-C PVC-U PVDF PPH FRPP 1
7 シールゴム FPM EPDM FPM EPDM 1
8 ナットカップ FRPP PVDF PPH FRPP 4

いいえ。 名前 材質 数量
1 ホイール 鋳鉄 1
2 ウォームギヤ 鋳鉄 1
3 ピン スチール 1
4 ステム スチール 1
5 本体 FRPP 1
6 ディスク FRPP 1
7 シールゴム EPDM 1

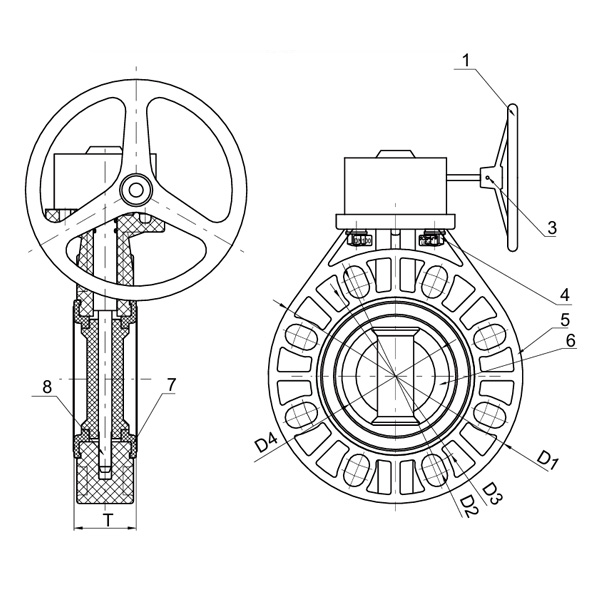

寸法リスト

仕様 D1(mm) D2(mm) D3(mm) D4(mm) T(mm) n-Φ(mm)
1 1/2インチ(40) 148 96 110 41.5 39 4-Φ19*25
2インチ(50) 162 108 125 48.5 43 4-Φ19*26
2 1/2インチ(65) 180 128 145 63 45 4-Φ19*26
3インチ(80) 196 148 160 75.5 45 8-Φ19*24
4インチ(100) 225 168 191 95 56.5 8-Φ19*29
5インチ(125) 255 200 216 120 65 8-Φ23*31
6インチ(150) 285 225 241 143.5 75 8-Φ23*31
8インチ(200) 340 280 299 195 85 8-Φ23*32
JIS:12-Φ23*27

仕様 D1(mm) D2(mm) D3(mm) D4(mm) T(mm) n-Φ(mm)
10インチ(250) 423 350 366 245.5 110 12-Φ23*32
12インチ(300) 495 400 436 291.5 115 12-Φ23*32
14インチ(350) 555 460 470 340 127 16-Φ22
12-Φ29
16インチ(400) 607 515 540 399 140 16-Φ23×45
18インチ(450) 645 565 583 446 150 20-Φ28.5
16-Φ34.5
20インチ(500) 708 615 640 494 150 20-Φ26*41
24インチ(600) 820 725 750 570 170 20-Φ35*47
