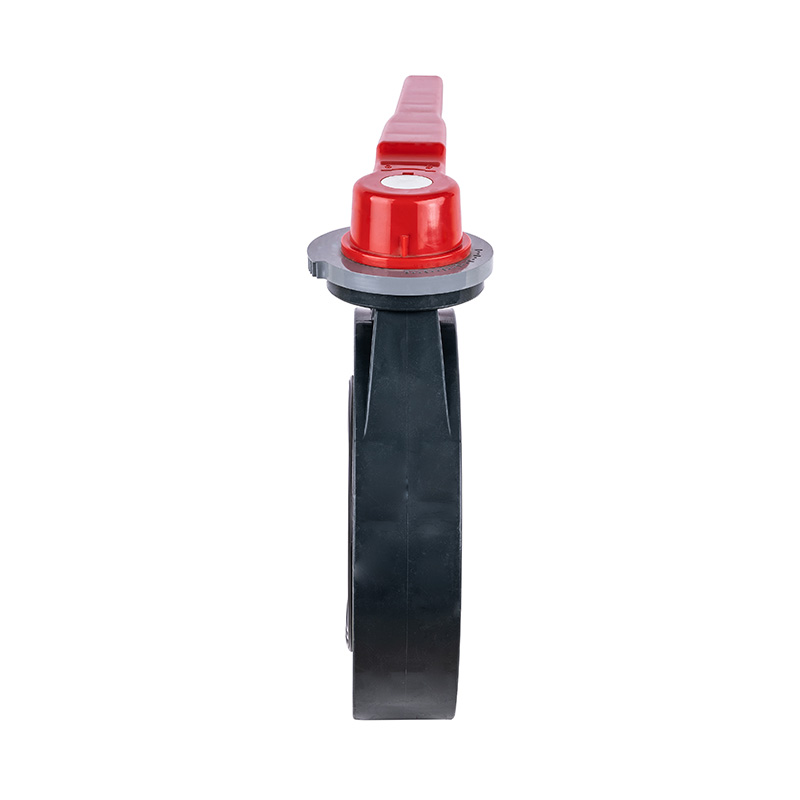

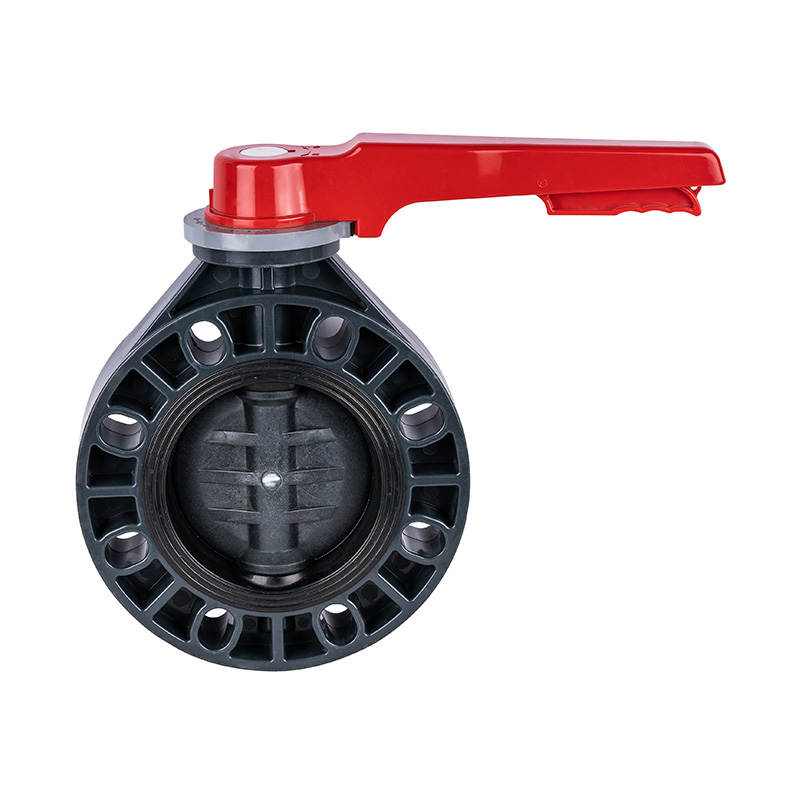

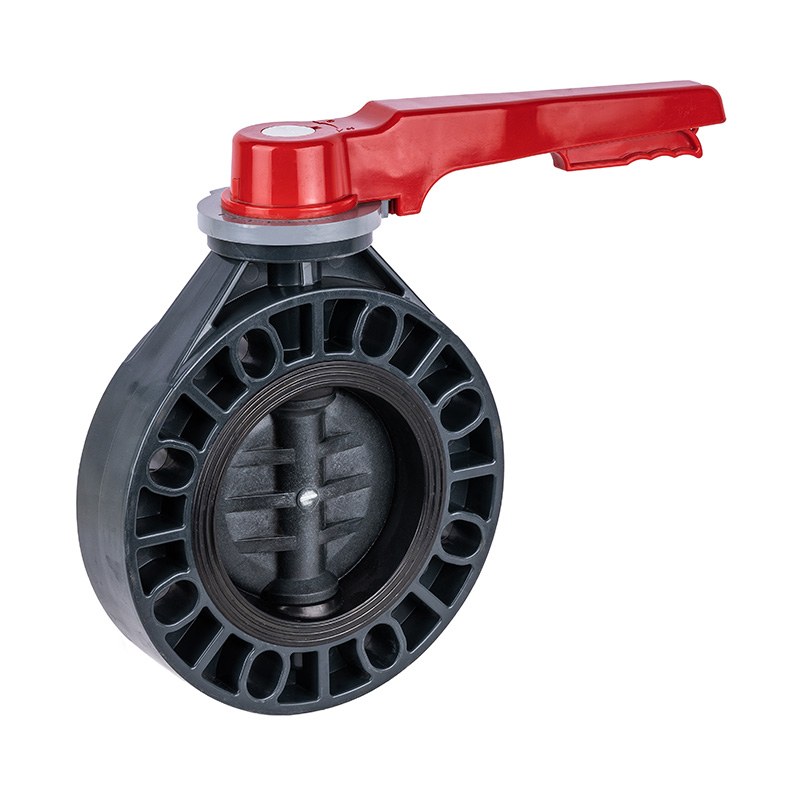

PVC-U D71X-10U ハンドルバタフライバルブ DN15-200 GB 標準

新着 PVC-U ハンドレバーバタフライバルブ DN15-200 工業用ソフトシールセンターシールプラスチックバルブ
モデル番号: DN15-200
運転モード: マニュアル
接続形態:ウエハ
構造: センターシーリング
シール形式: 強制シール
バルブステム:普通
圧力クラス:1.0Mpa(10bar)
使用温度:-5〜45℃
シール面の材質:ソフトシール
用途:工業用、水工業用
ステム: スチール、ステンレススチール
商標: KXPV
仕様:DN15-200
出身地: 浙江省寧波

製品の構造上の特徴
1. バルブは小型・軽量で分解・修理が容易で、任意の位置に取り付け可能です。
2. 構造がシンプル&コンパクトで操作トルクが小さく、90°回転で素早く開きます。
3. 流量特性がストレート傾向で調整性能が良好です。
アプリの温度制限リスト

材質 中温℃ 材質 中温℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

部品材質表

いいえ。

名前

材質

1

ハンドルヘッド

合金材料

2

六角ナット

スチール、ステンレススチール

3

ハンドル

合金材料

4

ステム

スチール、ステンレススチール

5

スチール

6

位置決めプレートを調整する

合金材料

7

ピン

スチール

8

位置決めロッド

合金材料

9

本体

FRPP、PVDF、PVC-C、PVC-U、PPH

10

シールゴム

EPDM、FPM

11

ディスク

FRPP、PVDF、PVC-C、PVC-U、PPH

ハンドルバタフライバルブ組立詳細図

部品材質表

いいえ。

各部の名称

材質

数量

1

ハンドル

合金材料

1

2

位置決めロッド

合金材料

1

3

位置決めプレート

合金材料

1

4

ナットカップ

FRPP

4

5

本体

FRPP、PVDF、PVC-C、PVC-U、PPH

1

6

ディスク

FRPP、PVDF、PVC-C、PVC-U、PPH

1

7

シールゴム

EPDM、FPM

1

8

ステム

スチール、ステンレススチール

1

9

ピン

合金材料

1

寸法リスト

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23×27 8-Φ23x33.5
