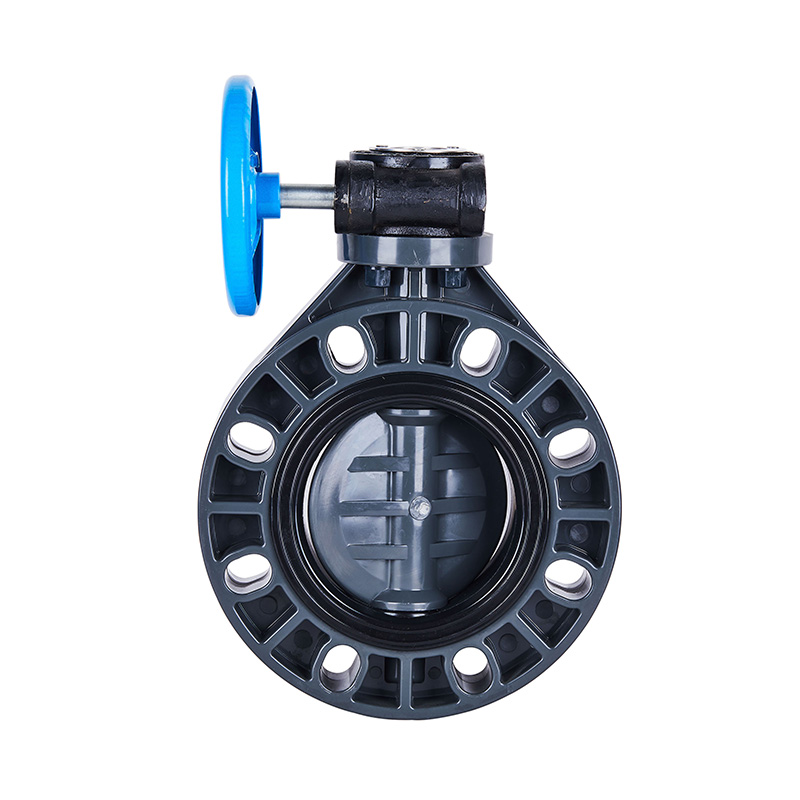

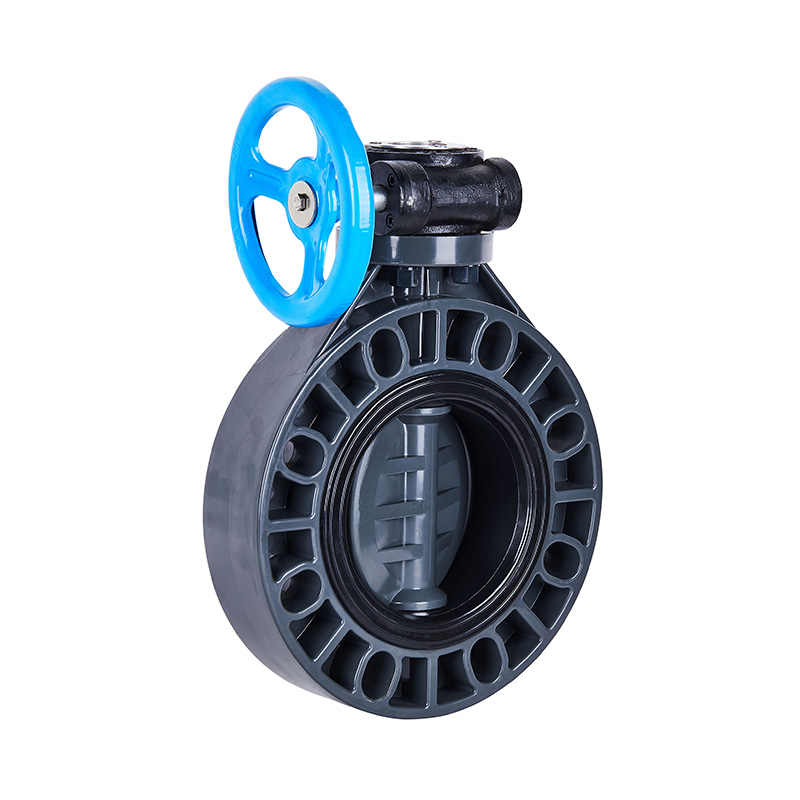

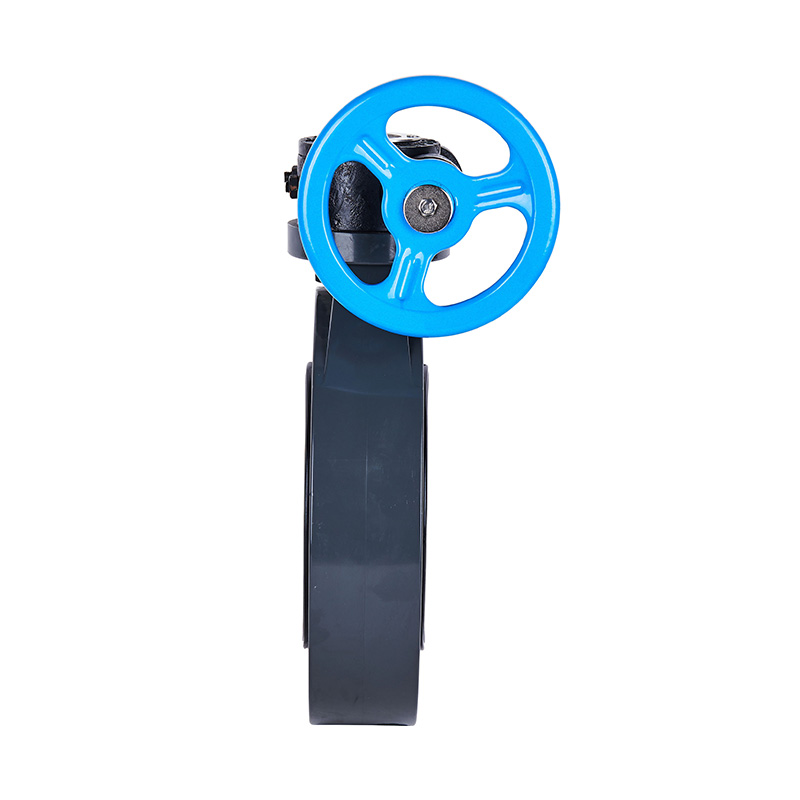

新しいユニバーサル標準 UPVC ウォームギアバタフライバルブ高性能 DIN JIS ANSI フランジエンド DN50-DN200 バルブ水処理用
原産地:中国
ブランド名:KXPV
モデル番号:D371X-10U
アプリケーション:一般
材質:プラスチック
媒体温度:高温、中温
圧力:中圧
電源:手動
メディア:酸
ポートサイズ:DN50-DN200
構造:蝶
本体材質:UPVC
接続:フランジエンド
規格:DIN3352 F4
用途:産業
動作温度:-10--70
新しいユニバーサル標準 UPVC ウォームギアバタフライバルブ高性能 DIN JIS ANSI フランジエンド DN50-DN200 バルブ水処理用
原産地:中国
ブランド名:KXPV
モデル番号:D371X-10U
アプリケーション:一般
材質:プラスチック
媒体温度:高温、中温
圧力:中圧
電源:手動
メディア:酸
ポートサイズ:DN50-DN200
構造:蝶
本体材質:UPVC
接続:フランジエンド
規格:DIN3352 F4
用途:産業
動作温度:-10--70
| 主な構造上の特徴 |
1.高い耐食性
バルブ本体はオールプラスチックモールドを使用し、耐食性に優れた合成ゴムを使用しています。
2.優れたシール性能
シール性が良く、高粘度の液体や泥水の搬送に適しています。
3.近距離での対面
面間寸法が短いので取り付けが簡単です。
ウォームギヤ式バタフライバルブ組立詳細図
| 部品材質表 |
| いいえ。 | 名前 | 材料 |
| 1 | ハンドル | 鋳鉄、アルミニウム合金 |
| 2 | ウォームギアベア | 鋼鉄 |
| 3 | データイパテ | ABS |
| 4 | 六角ボルト | スチール、ステンレススチール |
| 5 | ウォームギヤの蓋 | 鋳鉄、アルミニウム合金 |
| 6 | ウォームギア | 鋳鉄、アルミニウム合金 |
| 7 | リミットボルト | スチール、ステンレス |
| 8 | 幹 | スチール、ステンレス |
| 9 | 両頭スタッド | スチール、ステンレス |
| 10 | 六角ナット | スチール、ステンレス |
| 11 | ゴムシール | EPDM、FPM |
| 12 | ディスク | FRPP、PVDF、CPVC、UPVC、PPH |
| 13 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
| 部品材質表 |
| いいえ。 | 各部の名称 | 材料 | 数量 |
| 1 | ハンドホイール | 鋳鉄 | 1 |
| 2 | ウォームギア | 鋳鉄 | 1 |
| 3 | ピン | ステル | 1 |
| 4 | ナットカップ | FRPP | 4 |
| 5 | 体 | FRPP、PVDF、CPVC、UPVC、PPH | 1 |
| 6 | ディスク | FRPP、PVDF、CPVC、UPVC、PPH | 1 |
| 7 | ゴムシール | EPDM、FPM | 1 |
| 8 | 幹 | スチール、ステンレス | 1 |
| 寸法リスト |
| DN | D1 | D2 | D3 | T | n-Φ |
| 40 | 148 | 110 | 41.5 | 39 | 4-Φ19 |
| 50 | 162 | 125 | 48.5 | 43 | 4-Φ19 |
| 65 | 180 | 145 | 63 | 45 | 4-Φ19 |
| 80 | 196 | 160 | 75.5 | 45 | 8-Φ19 |
| 100 | 225 | 180 | 95 | 56.5 | 8-Φ19 |
| 125 | 255 | 210 | 120 | 65 | 8-Φ23 |
| 150 | 285 | 240 | 143.5 | 75 | 8-Φ23 |
| 200 | 340 | 295 | 195 | 85 | 8-Φ23 |
| 位置： | 中国 |
| 業種: | メーカー、輸出業者 |
| ブランド: | |
| 証明書： | |
| モデル： | |
| 支払いおよび配送条件: | |
| 最小注文数量: | |
| 価格： | 相談 |
| 梱包詳細: | |
| 納期： | |
| 支払方法： |
高品質の製品、リーズナブルな価格、優れたサービスを提供する専門メーカーです。
