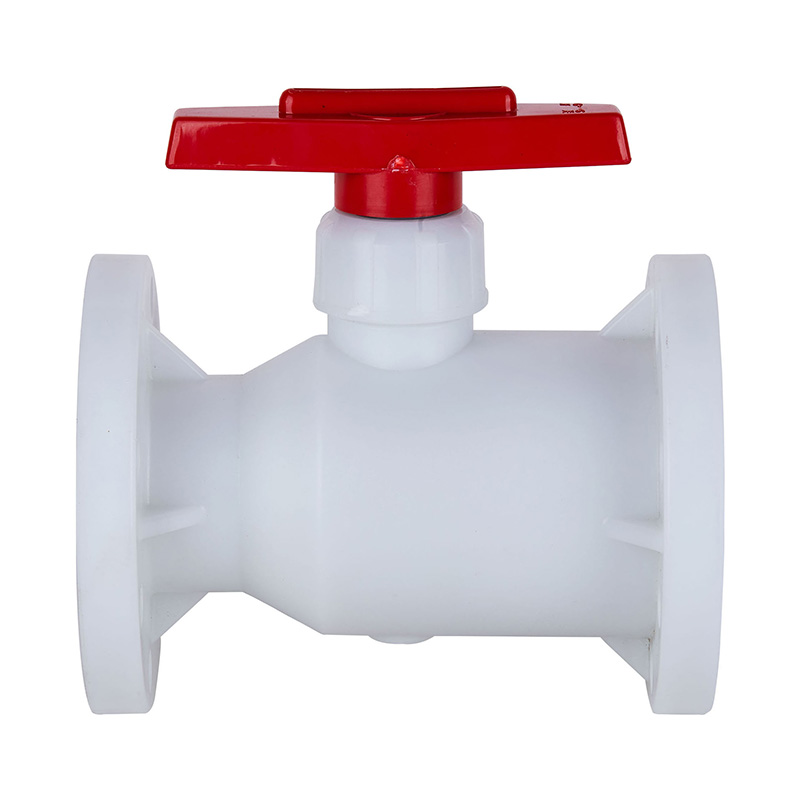

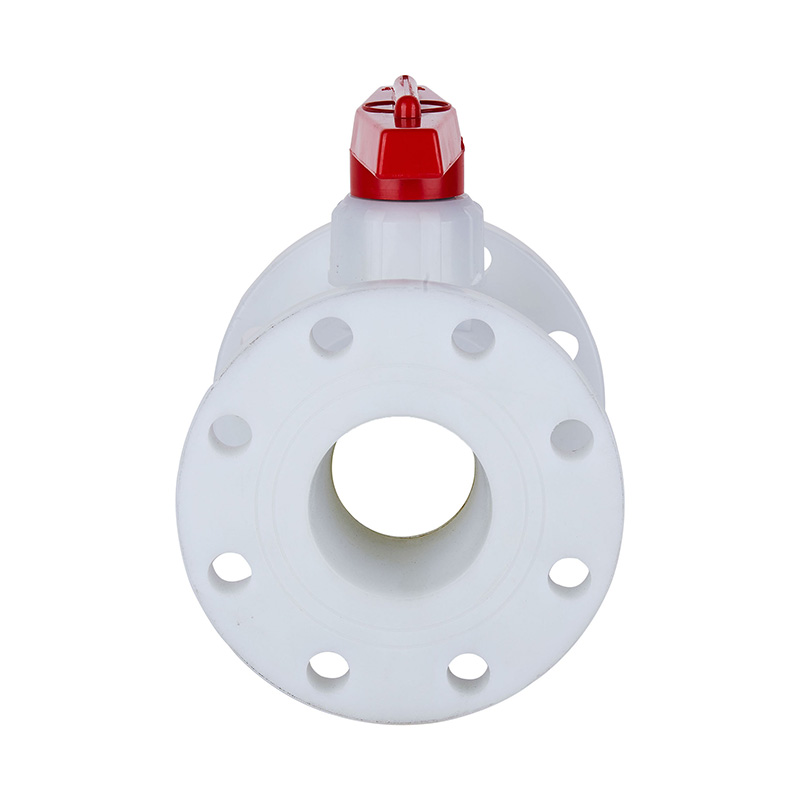

FRPP/RppボディフォームDN15-DN100ボールバルブストレートスルータイプ高温プラスチックフランジ固定ボールバルブ工業用水用
モデル番号：Q41F-10S
材質：プラスチック
接続形式：フランジ
運転モード：手動
公称圧力：10kg
チャンネル：ストレートスルータイプ
構造：固定ボールバルブ
機能：バイパスバルブ
温度：高温
アプリケーション：産業用、水産業用
仕様：DN15-DN100
原産地：北侖寧波中国
HSコード：8481804090
| 主な構造的特徴 |
1.エンジニアリングプラスチックシリーズボールバルブは、FRPP、PVDF、CPVC、UPVC、PPHなどの耐食性熱可塑性プラスチックを採用しており、1回の射出成形で成形され、耐食性に優れています。
2.信頼性の高いシール、小さな開閉トルク開閉トルク。
3.流体抵抗が小さく、素早く開閉します。
4.シンプルな構造、美しい外観。
| アプリの温度制限リスト |
| 材料 | 中温°C | 材料 | 中温°C |
| CPVC | -20℃〜95℃ | PPH | -20℃〜110℃ |
| UPVC | -0℃〜65℃ | PVDF | -40℃〜150℃ |
| FRPP | -14℃〜90℃ |
ボディフォームボールバルブアセンブリ詳細図
| 部品材料表 |
| いいえ。 | 名前 | 材料 |
| 1 | 取り持つ | アルミニウム合金 |
| 2 | 保持ナット | FRPP、PVDF、UPVC、CPVC、PPH |
| 3 | インナープラグ | FRPP、PVDF、UPVC、CPVC、PPH |
| 4 | 幹 | FRPP、PVDF、UPVC、CPVC、PPH |
| 5 | ステムシール | PTFE |
| 6 | 封印されたボール | PTFE |
| 7 | シールシート | FRPP、PVDF、UPVC、CPVC、PPH |
| 8 | 玉 | FRPP、PVDF、UPVC、CPVC、PPH |
| 9 | 体 | FRPP、PVDF、UPVC、CPVC、PPH |
| 寸法リスト |
| DN（mm） | D1 | D | L | h | n | Φ | ||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15（1/2 "） | 95 | 65 | 70 | 2.38 | 120 | 15 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20（3/4 "） | 105 | 75 | 75 | 2.76 | 120 | 16 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25（1"） | 120 | 85 | 90 | 3.13 | 130 | 16 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32（11/4 "） | 135 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40（11/2 "） | 145 | 110 | 105 | 3.88 | 168 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50（2 "） | 160 | 125 | 120 | 4.74 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65（21/2 "） | 180 | 145 | 140 | 5.49 | 225 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80（3 "） | 195 | 160 | 150 | 6 | 260 | 25 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100（4 "） | 215 | 180 | 175 | 7.5 | 280 | 25 | 8 | 8 | 8 | 18 | 19 | 19 |
| 125（5 "） | 245 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
| 150（6 "） | 280 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
| 200（8 "） | 335 | 295 | 290 | 11.75 | 400 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
| 250（10 "） | 390 | 350 | 355 | 14.25 | 450 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
| 300（12 "） | 445 | 400 | 400 | 17 | 450 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
