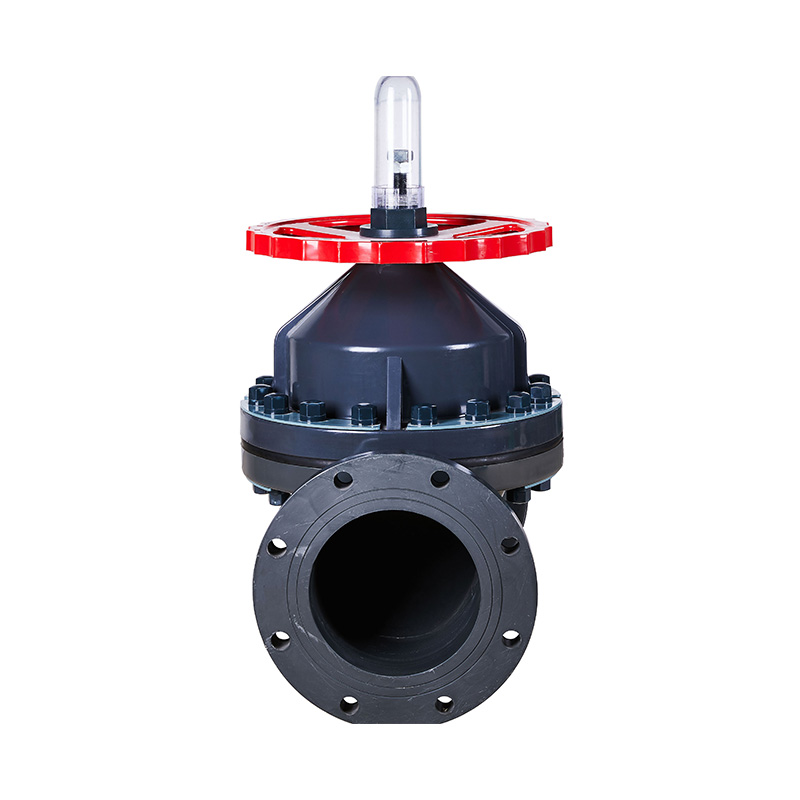

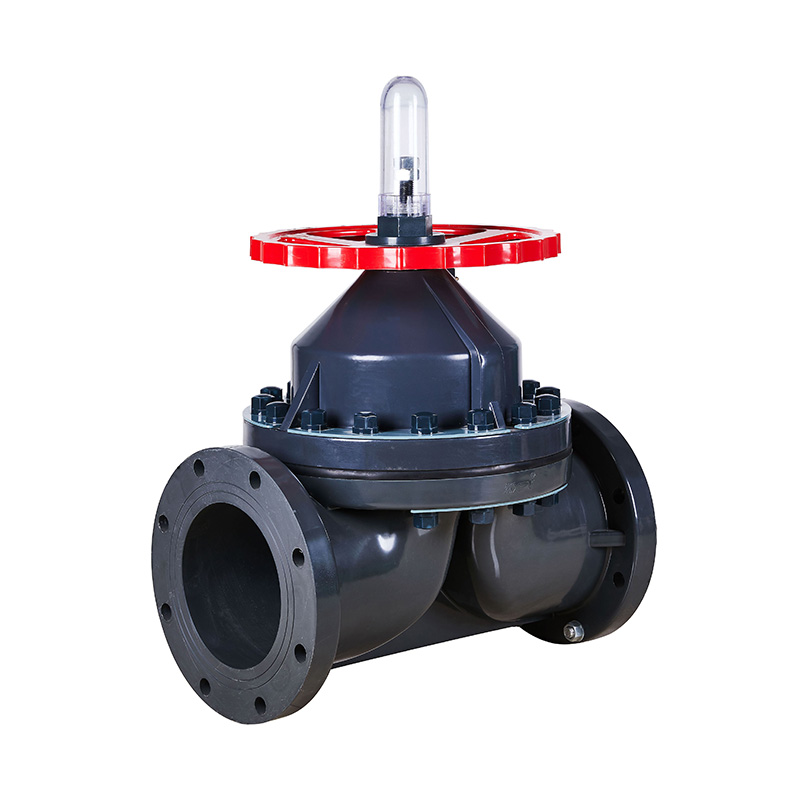

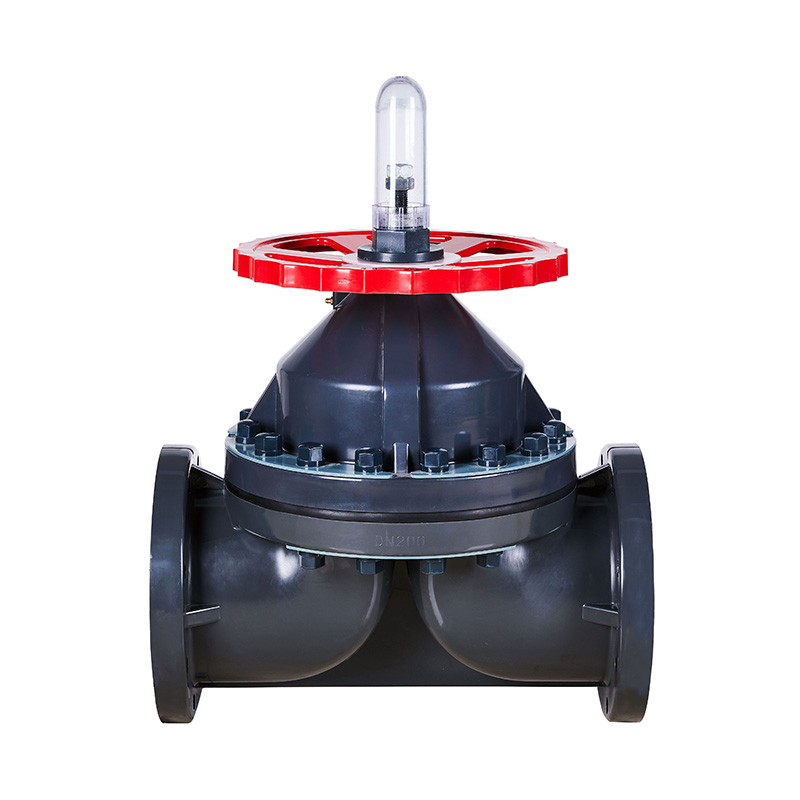

売れ筋工場直販DN15-DN250高温最新設計化学プラント用の新しいUPVCフランジプラスチックダイヤフラムバルブ
アプリケーション:一般
メディアの温度:高温、中温
電源:手動
メディア:酸
ポートサイズ:DN15-DN250
構造:ダイヤフラム
製品名:UPVCダイヤフラムバルブ
接続:フランジエンド
証明書:ISO9001
中:酸
使用圧力:0-10bar
バルブタイプ:1ウェイ
シール:EPDM F46
納期:7日
MOQ:1ピース
売れ筋工場直販DN15-DN250高温最新設計化学プラント用の新しいUPVCフランジプラスチックダイヤフラムバルブ
アプリケーション:一般
メディアの温度:高温、中温
電源:手動
メディア:酸
ポートサイズ:DN15-DN250
構造:ダイヤフラム
製品名:UPVCダイヤフラムバルブ
接続:フランジエンド
証明書:ISO9001
中:酸
使用圧力:0-10bar
バルブタイプ:1ウェイ
シール:EPDM F46
納期:7日
MOQ:1ピース
主な構造的特徴 |
1.シールダイヤフラムはF46またはPFA製で、折り数は120000倍以上、耐食性はF4相当です。
2.スクリューリフティング構造を採用しているため、開閉力が大きく、安定性に優れています。
アプリの温度制限リスト |
材料 | 中温°C | 材料 | 中温°C |
CPVC | -20℃〜95℃ | PPH | -20℃〜110℃ |
UPVC | -0℃〜65℃ | PVDF | -40℃〜150℃ |
FRPP | -14℃〜90℃ |

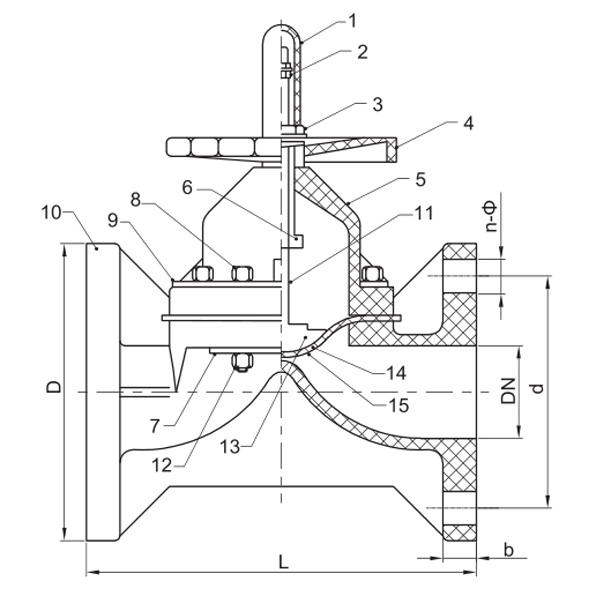

ダイヤフラムバルブアセンブリの詳細図 |
いいえ。 | 名前 | 材料 |
1 | カバー制限 | なので |
2 | スタッド | 鋼、ステンレス鋼。 |
3 | 保持ナット | FRPP |
4 | ワッシャー | FRPP |
5 | 車輪 | 合金素材 |
6 | プラテン | 鋼、ステンレス鋼 |
7 | 双頭スタッドとナット | 鋼、ステンレス鋼 |
8 | ボンネット | FRPP、PVDF、UPVC、CPVC、PPH |
9 | ヨークナット | Ht300スチール |
10 | 幹 | 鋼、ステンレス鋼 |
11 | ディスク | FRPP、PVDF、UPVC、CPVC、PPH、鋼、ステンレス鋼、C.I.FRP |
12 | フリム | EPDM、FPM |
13 | ダイヤフラム | F46.PFA |
14 | 体 | FRPP、PVDF、UPVC、CPVC、PPH |
15 | プラテン | 鋼、ステンレス鋼 |
使用圧力と使用温度のリスト |
Calibe /MPa/℃ | FRPP | PVDF | UPVC | CPVC | ||||||||
14-40 | 41-60 | 61-100 | 40〜60 | 61-90 | 91-140 | 20〜40 | 41-60 | 61-80 | 0〜40 | 41-60 | 61-90 | |
15(1/2 ") | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.8 | 0.8 | 0.7 | 0.7 | 0.7 | 0.6 |
20(3/4 ") | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.8 | 0.8 | 0.7 | 0.7 | 0.7 | 0.6 |
25(1) | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.8 | 0.8 | 0.7 | 0.7 | 0.7 | 0.6 |
32(11/4 ") | 0.7 | 0.7 | 0.6 | 1 | 0.9 | 0.7 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.6 |
40(11/2 ") | 0.7 | 0.7 | 0.6 | 0.8 | 0.7 | 0.5 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
50(2 ") | 0.7 | 0.7 | 0.6 | 0.8 | 0.6 | 0.5 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
65(21/2 ") | 0.7 | 0.7 | 0.6 | 0.8 | 0.5 | 0.4 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
80(3 ") | 0.7 | 0.7 | 0.6 | 0.7 | 0.5 | 0.4 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
100(4 ") | 0.7 | 0.7 | 0.6 | 0.6 | 0.5 | 0.4 | 0.7 | 0.7 | 0.6 | 0.7 | 0.6 | 0.5 |
125(5 ") | 0.5 | 0.5 | 0.4 | 0.5 | 0.4 | 0.3 | 0.5 | 0.5 | 0.4 | 0.5 | 0.5 | 0.4 |
150(6 ") | 0.5 | 0.5 | 0.4 | 0.5 | 0.3 | 0.2 | 0.5 | 0.5 | 0.4 | 0.5 | 0.4 | 0.3 |
200(8 ") | 0.3 | 0.3 | 0.2 | 0.4 | 0.25 | 0.2 | 0.3 | 0.3 | 0.2 | 0.3 | 0.3 | 0.25 |
250(10 ") | 0.3 | 0.3 | 0.2 | 0.4 | 0.25 | 0.2 | 0.3 | 0.3 | 0.2 | 0.3 | 0.3 | 0.2 |
寸法リスト |
DN(mm) | D1 | D | L | h | n | Φ | ||||||
GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||
15(1/2 ") | 95 | 65 | 70 | 2.38 | 125 | 14 | 4 | 4 | 4 | 14 | 15 | 16 |
20(3/4 ") | 105 | 75 | 75 | 2.76 | 135 | 18 | 4 | 4 | 4 | 14 | 15 | 16 |
25(1) | 115 | 85 | 90 | 3.13 | 145 | 18 | 4 | 4 | 4 | 14 | 19 | 16 |
32(11/4 ") | 135 | 100 | 100 | 3.45 | 160 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
40(11/2 ") | 145 | 110 | 105 | 3.88 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
50(2 ") | 160 | 125 | 120 | 4.74 | 210 | 21 | 4 | 4 | 4 | 18 | 19 | 19 |
65(21/2 ") | 180 | 145 | 140 | 5.49 | 250 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
80(3 ") | 195 | 160 | 150 | 6 | 300 | 24 | 8 | 8 | 4 | 18 | 19 | 19 |
100(4 ") | 215 | 180 | 175 | 7.5 | 350 | 26 | 8 | 8 | 8 | 18 | 19 | 19 |
125(5 ") | 245 | 210 | 210 | 8.5 | 400 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
150(6 ") | 280 | 240 | 240 | 9.51 | 455 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
200(8 ") | 335 | 295 | 290 | 11.75 | 570 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
250(10 ") | 390 | 350 | 355 | 14.25 | 680 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
300(12 ") | 445 | 400 | 400 | 17 | 680 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
