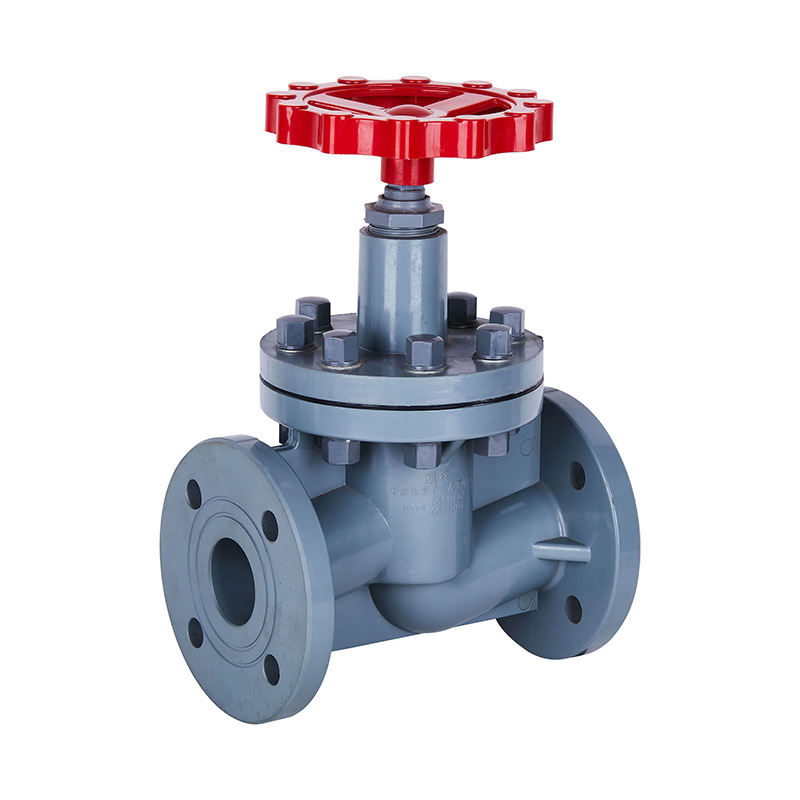

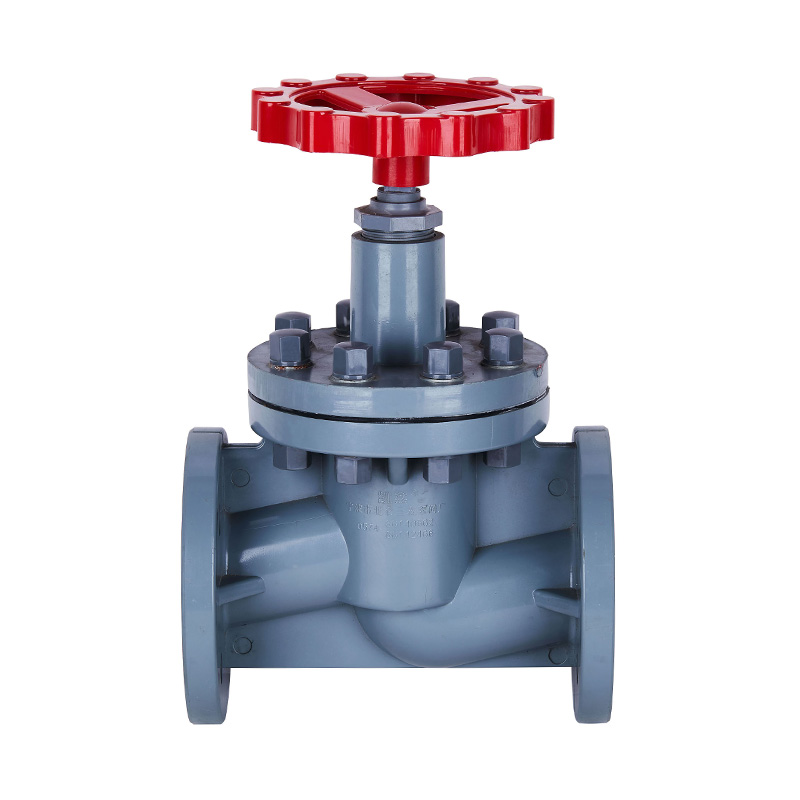

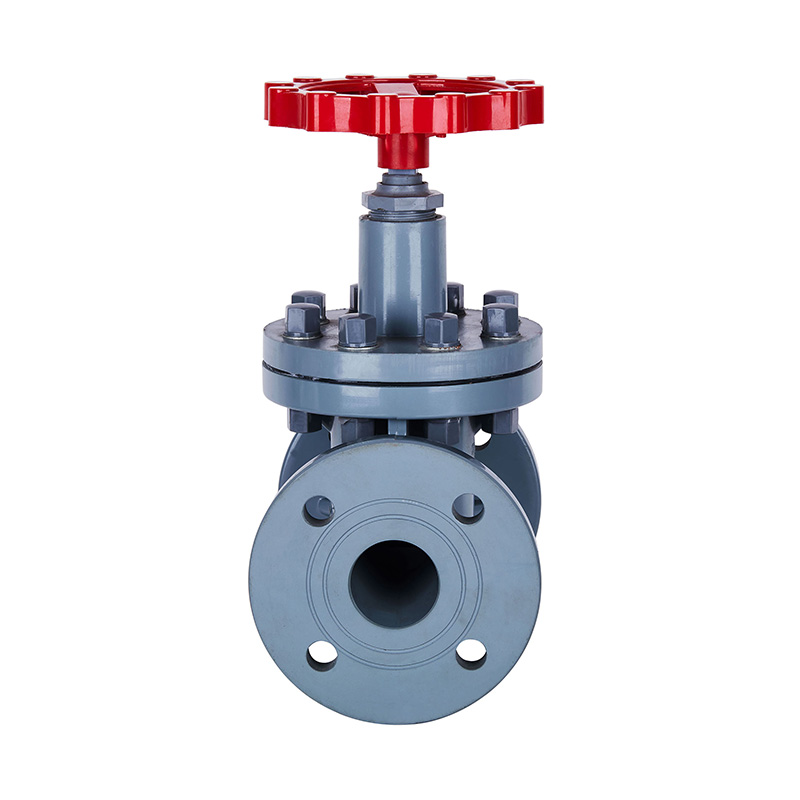

CPVCフランジタイプグローブバルブストレートスルー高温DN15-DN100化学および工業用プラスチックバルブ
モデル番号：J11F-10S
材質：プラスチック
接続形式：フランジ
運転モード：手動
公称圧力：10kg
チャンネル：ストレートスルータイプ
構造：固定ボールバルブ
タイプ：固定ボールバルブ
機能：バイパスバルブ
温度：高温
アプリケーション：産業用、水産業用、家庭用
商標：KXPV
仕様：DN15-DN100
原産地：北侖寧波中国
HSコード：8481804090
| 主な構造的特徴 |
1.プラスチックボディは耐食性、耐薬品性、耐摩耗性に優れています。
2.コンパクトなデザイン、高品質、安価。
3.流量調整を行います。
| 部品材料表 |
| いいえ。 | 名前 | 材料 |
| 1 | ハンドウェル | 合金素材 |
| 2 | シールナット | FRPP、PVDF、CPVC、UPVC、PPH |
| 3 | ヨークシール | PTFE |
| 4 | 袋ナット | FRPP |
| 5 | 六角ナット | 鋼 |
| 6 | 充填ピース | 鋼 |
| 7 | ボンネット | FRPP、PVDF、CPVC、UPVC、PPH |
| 8 | 双頭スタッド | 鋼 |
| 9 | 幹 | スチールプラスチック |
| 10 | キャッピング | FRPP、PVDF、CPVC、UPVC、PPH |
| 11 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
| 12 | ゴムワッシャー | EPDM、FPM |
| 13 | 六角ナット | 鋼 |
| 14 | 袋ナット | FRPP |

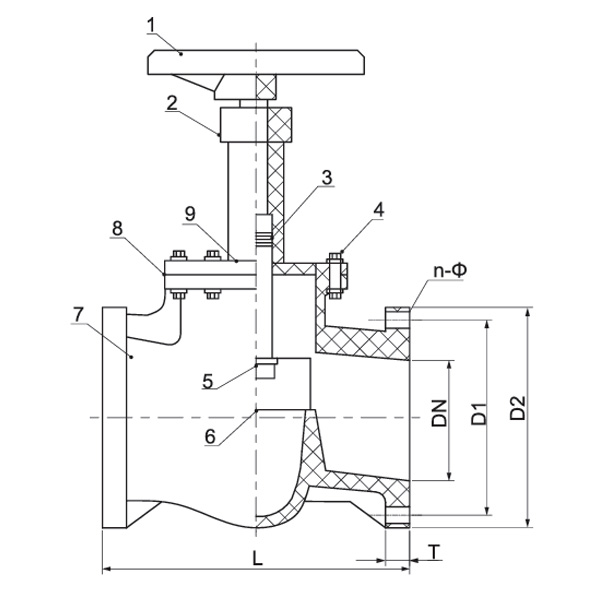

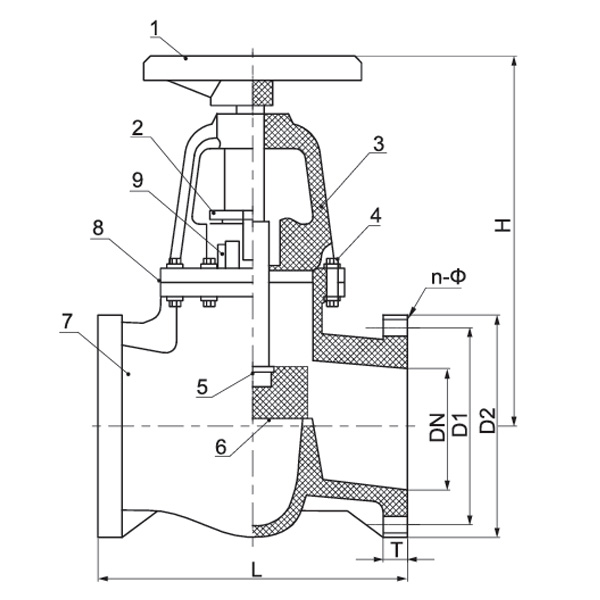

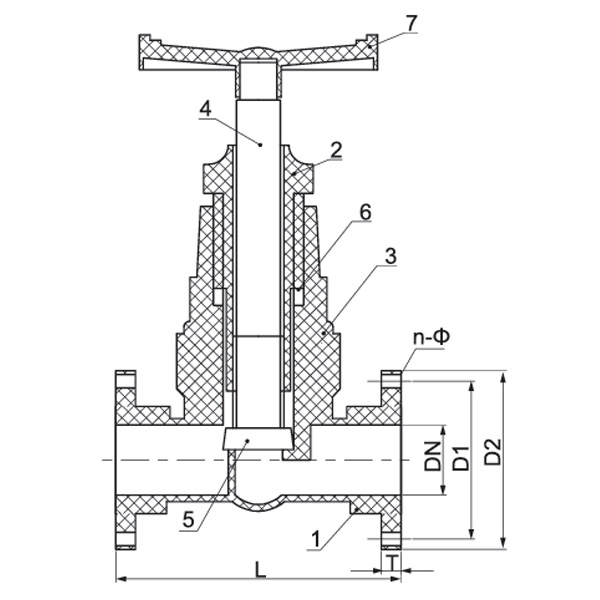

フランジ式グローブバルブ組立詳細図
| 寸法リスト |
| DN（mm） | D1 | D2 | H | L | T | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | |||||
| 15（1/2 "） | 105 | 65 | 70 | 2.38 | 220 | 154 | 18 | 4-Φ14 | 4-Φ15 | 4-Φ16 |
| 20（3/4 "） | 105 | 75 | 75 | 2.76 | 220 | 154 | 18 | 4-Φ14 | 4-Φ15 | 4-Φ16 |
| 25（1"） | 115 | 85 | 90 | 3.13 | 220 | 160 | 20 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32（11/4 "） | 135 | 100 | 100 | 3.45 | 250 | 185 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40（11/2 "） | 150 | 110 | 105 | 3.88 | 275 | 200 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50（2 "） | 165 | 125 | 120 | 4.74 | 350 | 230 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65（21/2 "） | 185 | 145 | 140 | 5.49 | 390 | 295 | 24 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80（3 "） | 200 | 160 | 150 | 6 | 400 | 310 | 25 | 8-Φ18 | 8-Φ19 | 4-Φ19 |
| 100（4 "） | 220 | 180 | 175 | 7.5 | 410 | 350 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125（5 "） | 250 | 210 | 210 | 8.5 | 430 | 400 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150（6 "） | 285 | 240 | 240 | 9.51 | 480 | 480 | 33 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
