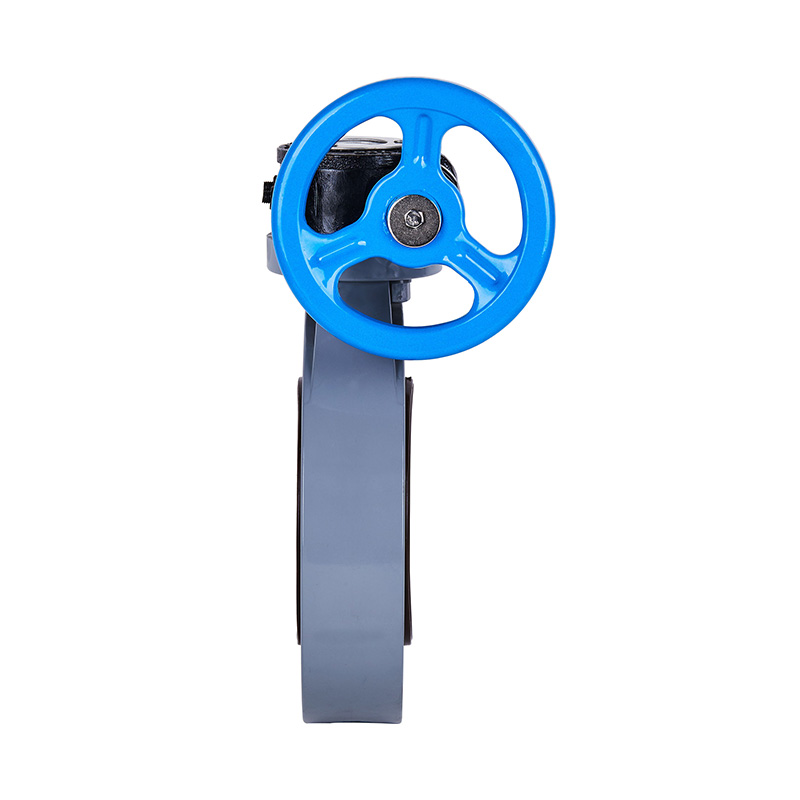

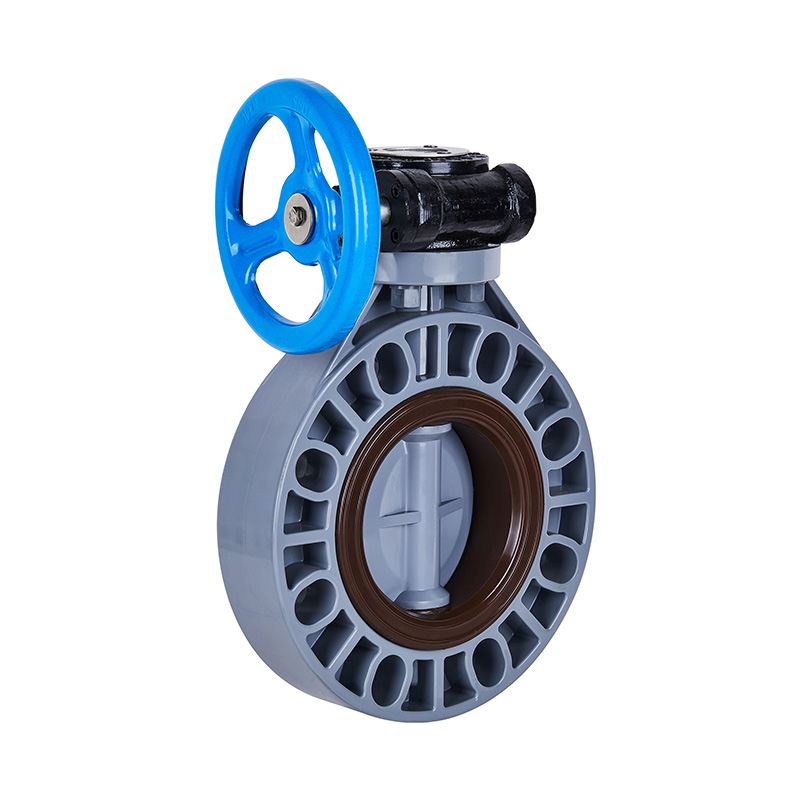

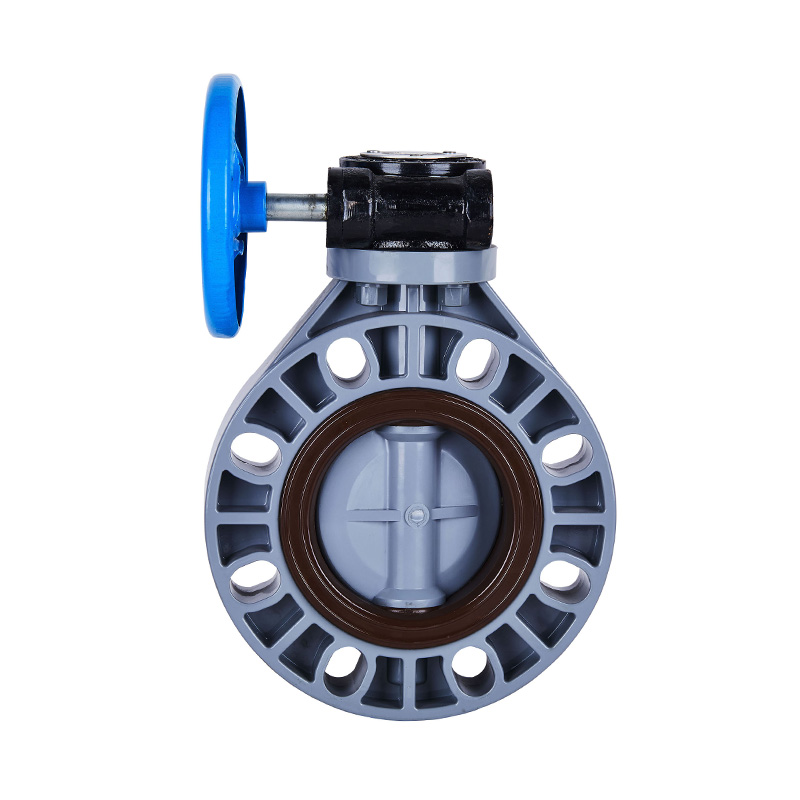

PVC-C D371X-10V ウォームギアバタフライバルブ DN40-1000 40A-1000A JIS 規格

カスタム真新しい PVC-C ウォームギア スムーズシャフト DN40-1000 バタフライバルブ、グレー、DIN、JIS、ANSI 標準、4 インチフランジエンドプラスチックバルブ
ブランド名: KXPV
モデル: D371X-10V
アプリケーション: 一般
材質: プラスチック
カラー: グレー、ブラック、レッド
中温:高、中
圧力:中
電源: 手動
メディア: アシッド
ポートサイズ: DN40-1000
構造: バタフライ
材質:PVC-C
接続:フランジエンド
規格:GB/T27725
アプリケーション:産業用
動作温度:-20℃ ~ 95℃
納期: 7日
最小注文数: 1 個

クラス圧力:1.0Mpa(10bar)

製品の構造上の特徴
1.バルブは小型・軽量で分解・メンテナンスが容易で、任意の位置に設置可能です。
2.シンプル・コンパクトな構造で作動トルクが低く、90°回転でまた開きます。
3.リニアな流量特性と優れた調整性能

アプリの温度制限リスト

材質 中温℃ 材質 中温℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

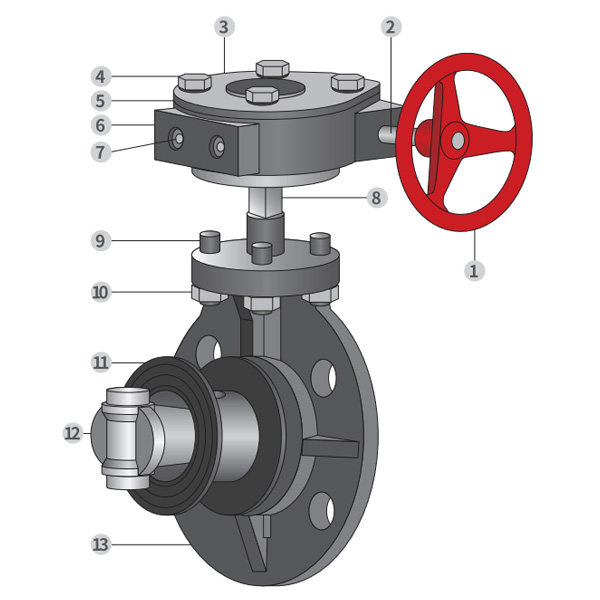

部品材質表

いいえ。

名前

材質

1

ホイール 鋳鉄、アルミニウム合金

2

ムウォーギアベア スチール

3

データイパテ アルミニウム

4

六角ボルト スチール、ステンレススチール

5

ウォームギヤの蓋 鋳鉄、アルミニウム合金

6

ウォームギヤ 鋳鉄、アルミニウム合金

7

リミットボルト スチール、ステンレススチール

8

ステム スチール、ステンレススチール

9

両頭スタッド スチール、ステンレススチール

10

六角ナット スチール、ステンレススチール

11

シールゴム EPDM、FPM
12 バルブプレート FRPP、PVDF、PVC-C、PVC-U、PPH
13 本体 FRPP、PVDF、PVC-C、PVC-U、PPH

ウォームギヤ式バタフライバルブ組立詳細図

部品材質表

いいえ。

各部の名称

材質

数量

1

ホイール 鋳鉄

1

2

ウォームギヤ 鋳鉄

1

3

ピン スチール

1

4

ナットカップ FRPP

4

5

本体 FRPP、PVDF、PVC-C、PVC-U、PPH

1

6

バルブプレート FRPP、PVDF、PVC-C、PVC-U、PPH

1

7

シールゴム EPDM、FPM

1

8

ステム スチール、ステンレススチール

1

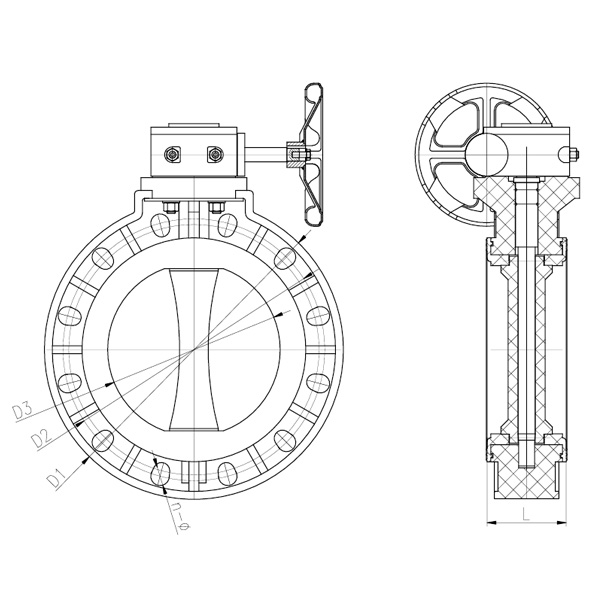

寸法リスト

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4インチ) 140 100 100 3.45 35 35 4-φ17X25 4-φ17X25 4-φ17X25
40(1 1/2インチ) 148 110 105 3.88 41.5 39 4-φ19X25 4-φ19X25 4-φ19X25
50(2インチ) 162 125 120 4.74 50 40 4-φ19X26.5 4-φ19X26.5 4-φ19X26.5
65(2 1/2インチ) 180 145 140 5.49 64 42 4-φ19X26.5 4-φ19X26.5 4-φ19X26.5
80(3インチ) 198 160 150 6 77 42 8-φ19X25 8-φ19X24 4-φ19X25
100(4インチ)) 225 180 175 7.5 96 52 8-φ19X32 8-φ19X32 8-φ19X32
125(5インチ) 255 210 210 8.5 120 61 8-φ23X33 8-φ23X33 8-φ23X33
150(6インチ) 285 240 240 9.51 145 71 8-φ23X34 8-φ23X34 8-φ22X34
200(8インチ) 340 295 290 11.75 196.5 81 8-φ23X33.5 12-φ23X27 8-φ23X33.5
250(10インチ) 395 350 355 14.25 245.5 110 12-φ23X32.5 12-φ25X32.5 12-φ25X32.5
400(16インチ) 597 515 510 21.26 399 140 16-φ27X43 16-φ27 16-φ30×43
450(18インチ) 635 560 565 22.76 446 150 20-φ26X28.5 20-φ26X28.5 16-φ32X34。 5
500(20インチ) 700 620 620 25 494 150 20-φ26X44 20-φ26X44 20-φ32X44
700(28インチ) 928 820 840 34.02 670 185 24-φ31X44 24-φ33 24-φ35
800(32インチ) 1060 950 950 38.5 755 220 24-φ41X60 28-φ33X38 24-φ41X60
1000(40インチ) 1210 1160 1160 46.26 935 236 28-φ36X52 28-φ39 32-φ41
800(32インチ) 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000(40インチ) 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
