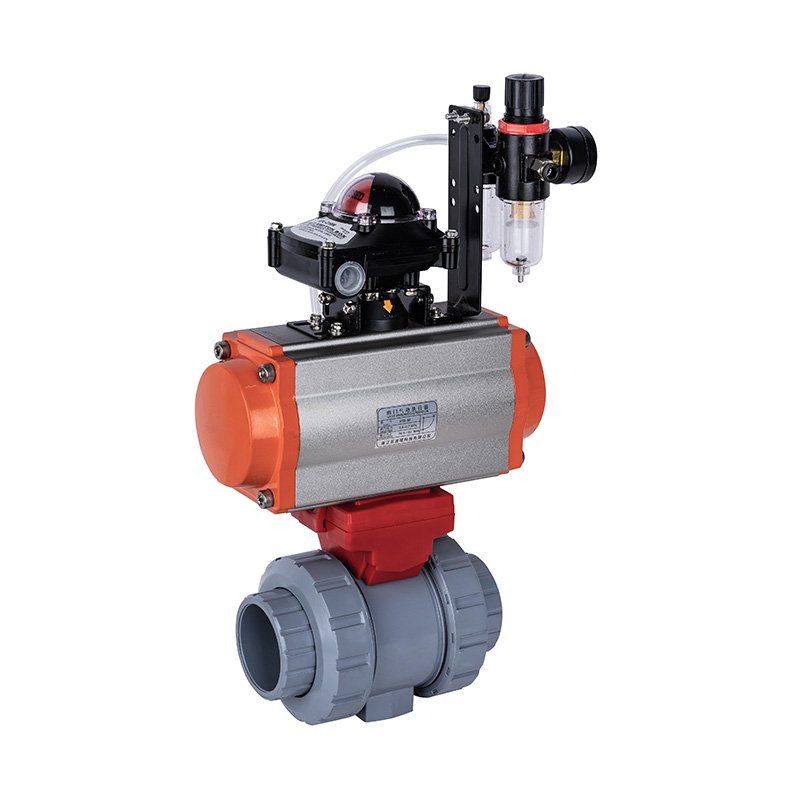

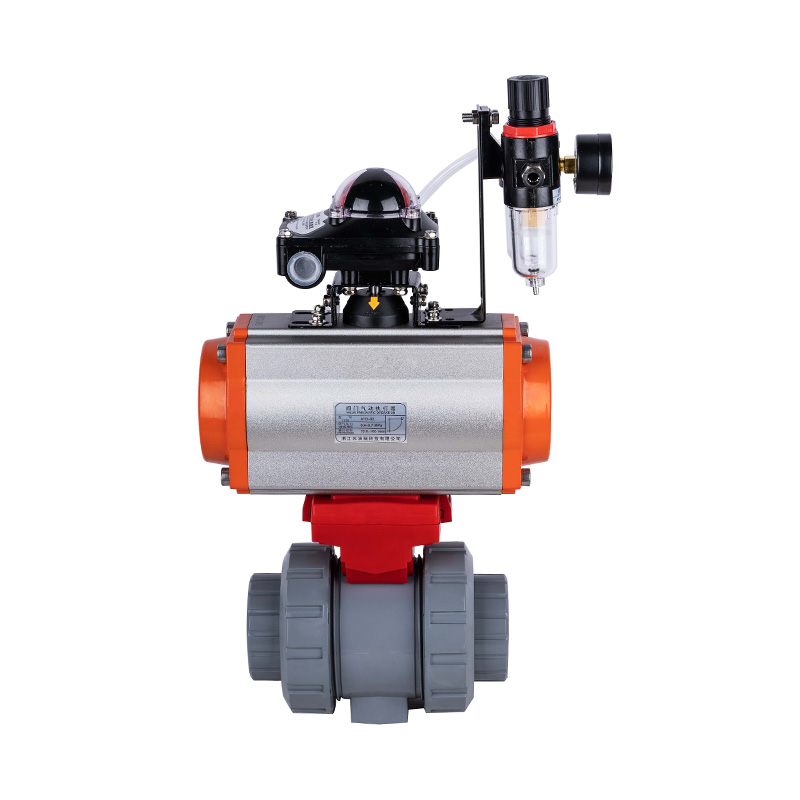

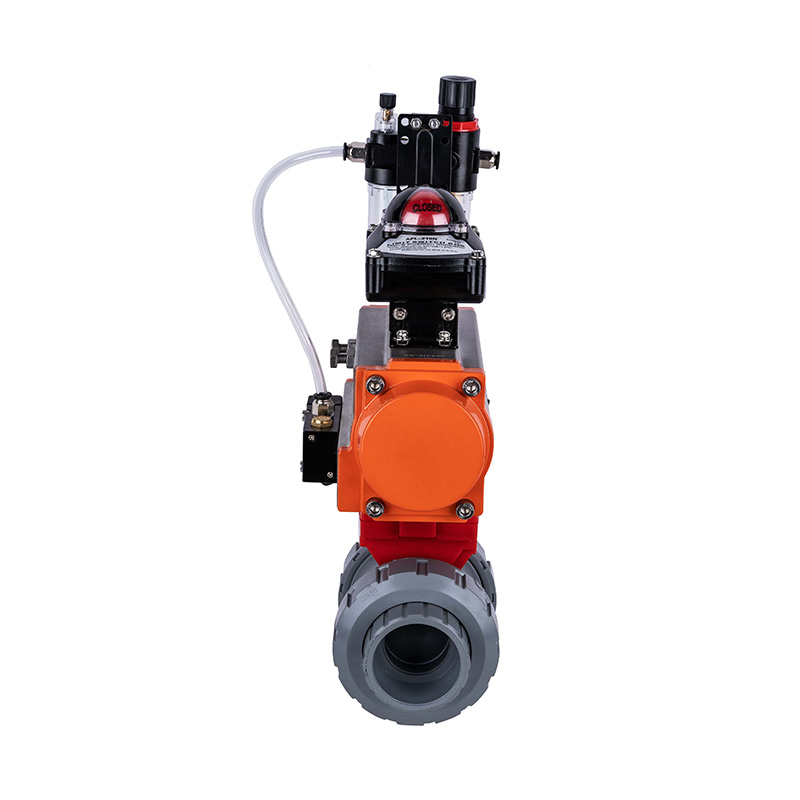

優れた品質超耐久性電気作動式空気圧ソケットボールバルブプラスチック製高温空気作動式ボールバルブ、産業用および住宅用
モデル番号：Q11F-10S
材質：プラスチック
接続形式：フランジ
運転モード：手動
公称圧力：10kg
チャンネル：ストレートスルータイプ
構造：固定ボールバルブ
機能：バイパスバルブ
温度：高温
アプリケーション：産業用、水産業用、家庭用
商標：KXPV
仕様：DN15- DN100
原産地：北侖寧波中国
HSコード：8481804090

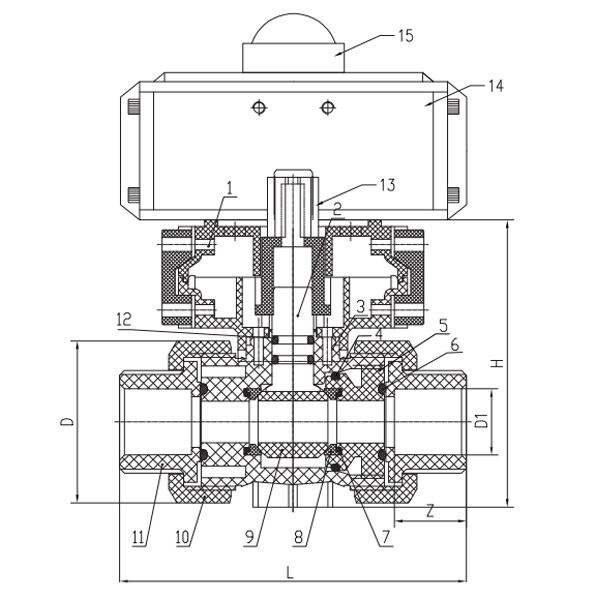

| 部品材料表 |
| いいえ。 | 名前 | 材料 | 数量 |
| 1 | 電気の/ | 合金素材 | l |
| 2 | 幹 | PPH、CPVC、UPVC、FRPP、PVDF | 1 |
| 3 | 体 | PPH、CPVC、UPVC、FRPP、PVDF | 2 |
| 4 | シールシートOリング1 | FPM、EPDM | 1 |
| 5 | シールシート | PPH、CPVC、UPVC、FRPP、PVDF | 1 |
| 6 | シールシートOリング2 | FPM、EPDM | 2 |
| 7 | シールシートOリング3 | FPM、EPDM | 2 |
| 8 | ボールシール | PTFE | 2 |
| 9 | ボール本体 | PPH、CPVC、UPVC、FRPP、PVDF | 1 |
| 10 | 押さえナット | PPH、CPVC、UPVC、FRPP、PVDF | 2 |
| 11 | ユニオンジョイント | PPH、CPVC、UPVC、FRPP、PVDF | 2 |
| 12 | ステムOリング | FPM、EPDM | 2 |
| 13 | ステムコネクタ | 合金素材 | 1 |
| 14 | 空気圧アクチュエータ | 合金 | 1 |
| 15 | 電磁信号 | 合金 | 1 |
| 寸法リスト |
| DN | D | D1 | L | Z | H |
| 15 | 50 | 20 | 110 | 20.3 | 87.8 |
| 20 | 58 | 25 | 126 | 24 | 97.5 |
| 25 | 70 | 32 | 140 | 26.8 | 106.6 |
| 32 | 85 | 40 | 160 | 30 | 123.5 |
| 40 | 98 | 50 | 170 | 32 | 138.5 |
| 50 | 124 | 63 | 190 | 37 | 163.5 |
| 65 | 135 | 75 | 230 | 44 | 191 |
| 80 | 158 | 90 | 280 | 51 | 222.5 |
| 100 | 192 | 110 | 340 | 61 | 261.5 |
