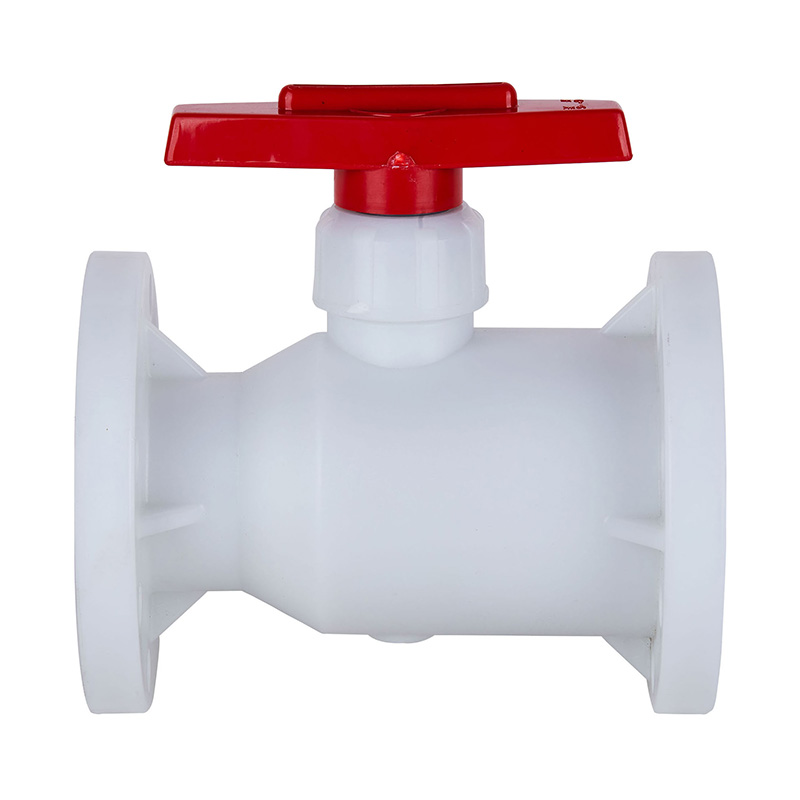

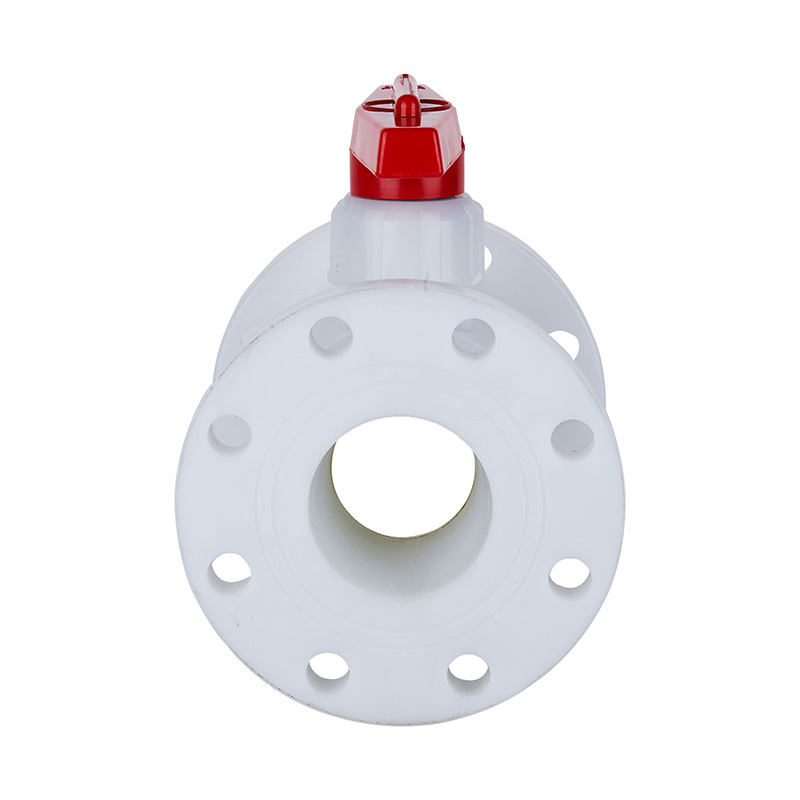

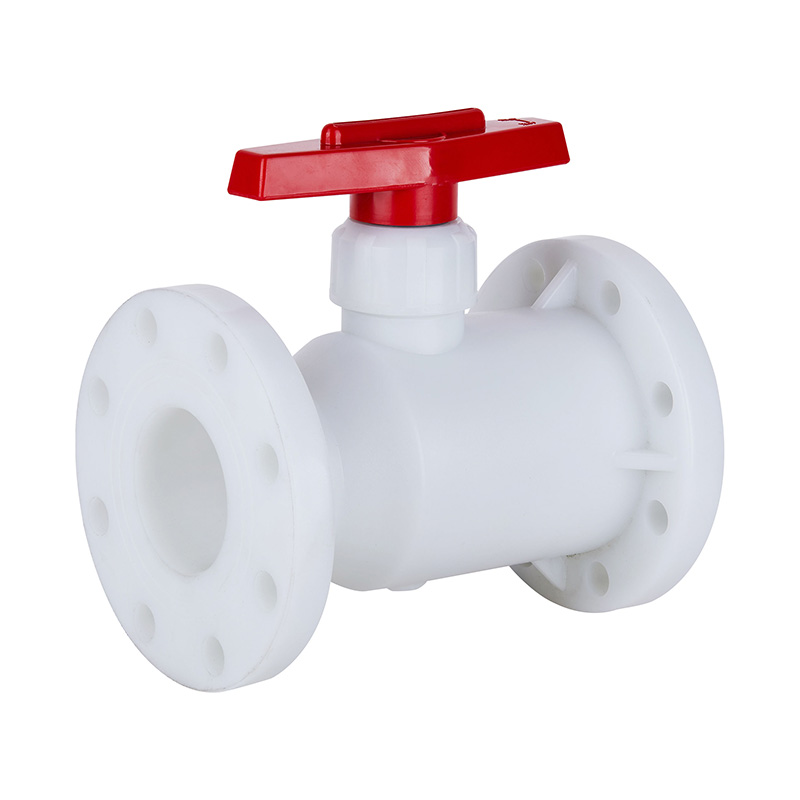

FRPP Q41F-10S フランジ型グローブバルブ DN15-300 1/2"-12" ANSI標準

FRPP/RPPボディ DN15~DN100 ボールバルブ 工業用水用ストレートスルー型高温プラスチックフランジ固定ボールバルブ ANSI規格
型式:Q41F-10S
材質: プラスチック
接続タイプ:フランジ
動作モード:手動
呼び圧力:10kg
流路:ストレートタイプ
構造: 固定ボールバルブ
機能: バイパスバルブ
温度:高温
用途:工業用、水処理用
仕様:DN15~DN100
出身地:浙江省、寧波市
HSコード: 8481804090

クラス圧力:1.0Mpa(10bar)

製品の構造上の特徴

1.エンジニアリングプラスチックシリーズのボールバルブは、FRPP、PVDF、PVC-C、PVC-U、PPHなどの耐食性熱可塑性プラスチック材料で作られており、一度の射出成形によって形成され、強力な耐食性を提供します。
2. 低作動トルクで確実なシールを実現します。
3. 流体抵抗が少なく、開閉が速い。
4.シンプルな構造で美しい外観。

アプリの温度制限リスト

材質 中温℃ 材質 中温℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

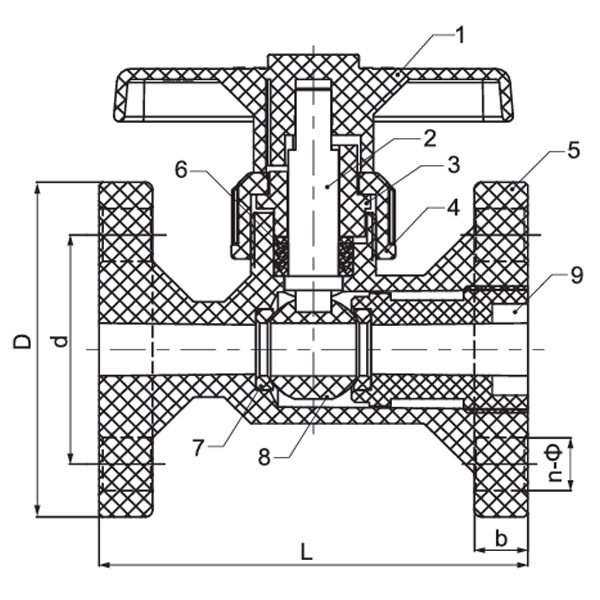

部品材質表

いいえ。 名前 材質 数量
1 ハンドル 合金材料 1
2 ステム PVC-C、PVC-U、PVDF、PPH、FRPP 1
3 インナープラグ PVC-C-C、PVC-U、PVDF、PVC-C-C、PVC-C 1
4 ストップナット PVC-C、PVC-U、PVDF、PPH、FRPP 1
5 本体 PVC-C、PVC-U、PVDF、PPH、FRPP 1
6 ステンシール PTFE 4/5
7 ステンシール PTFE 2
8 ボール PVC-C、PVC-U、PVDF、PPH、FRPP 1
9 シールシート PVC-C、PVC-U、PVDF、PPH、FRPP 1

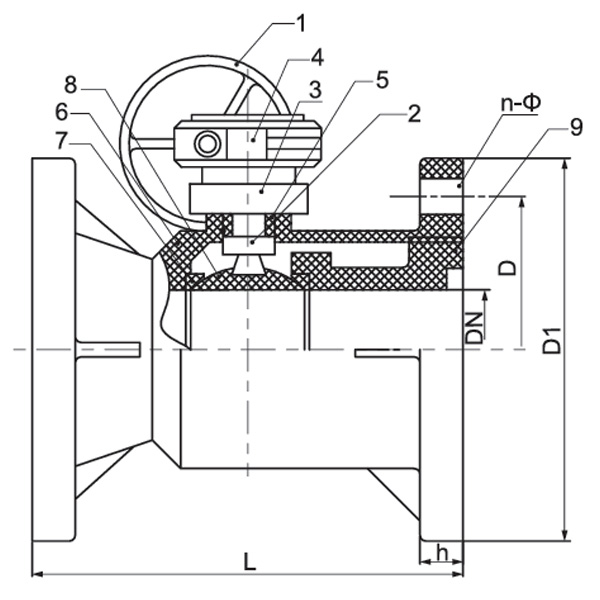

いいえ。 名前 材質 数量
1 ホイール 鋳鉄 1
2 ステム (FRPP,FRPP,PVDF,FRPP,FRPP) 鉄 1
3 インナープラグ (PVC-C、PVC-C、PVDF、PVC-C、PVC-C)-C 1
4 ウォームギア 鋳鉄 1
5 シールリング PTFE 1
6 本体 PVC-C、PVC-U、PVDF、PPH、FRPP 4/5
7 シールリング PTFE 2
8 ボール PVC-C、PVC-U、PVDF、PPH、FRPP 1
9 シールシート PVC-C、PVC-U、PVDF、PPH、FRPP 1

寸法リスト

仕様 d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
2インチ(50) 121 160 185 22 4-Φ19
4インチ(100) 191 215 285 25 8-Φ19
5インチ(125) 216 245 357 31 8-Φ22
6インチ(150) 241 280 410 30 8-Φ23

仕様 d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
8インチ(200) 299 335 400 35 8-Φ23
10インチ(250) 362 406 450 38 12-Φ25
