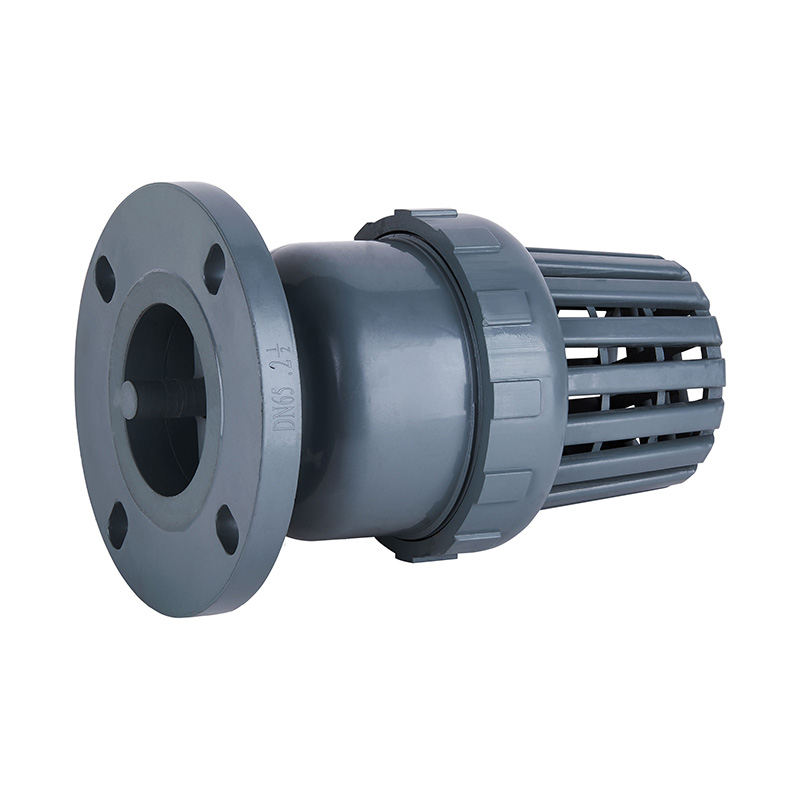

グレー FRPP フット式ボトムバルブ カスタム 4 インチ DN15-DN300 水道産業用低価格工業用プラスチックフットバルブ
タイプ:フットバルブ
原産地:中国
ブランド名:KXPV
モデル番号:H11F-10V
アプリケーション:一般
媒体温度：中温、常温
電源:手動
メディア:酸
ポートサイズ:DN15-DN300
構造:プラグ
製品名:ボトムバルブ
納期:7日
MOQ:1個
色:グレー
サイズ:DN15-300
グレー FRPP フット式ボトムバルブ カスタム 4 インチ DN15-DN300 水道産業用低価格工業用プラスチックフットバルブ
タイプ:フットバルブ
原産地:中国
ブランド名:KXPV
モデル番号:H11F-10V
アプリケーション:一般
媒体温度：中温、常温
電源:手動
メディア:酸
ポートサイズ:DN15-DN300
構造:プラグ
製品名:ボトムバルブ
納期:7日
MOQ:1個
色:グレー
サイズ:DN15-300
| 部品材質表 |
| いいえ。 | 名前 | 材料 |
| 1 | ネットワークマスク | FRPP、PVDF、CPVC、UPVC、PPH |
| 2 | パーティー | FRPP、PVDF、CPVC、UPVC、PPH |
| 3 | ゴムパッド | EPDM、FPM |
| 4 | ナット | FRPP、PVDF、CPVC、UPVC、PPH |
| 5 | ゴム | EPDM、FPM |
| 6 | ピストン | FRPP、PVDF、CPVC、UPVC、PPH |
| 7 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
ボトムバルブアセンブリ詳細図
| 主な構造上の特徴 |
1.DN50からDN150までのサイズが標準品です。
2.DN200からDN300まで、顧客の生産要件を満たすことができます。
3.完全密閉。
4.圧力損失が小さい。
5.優れた油圧性能。
6.簡単なインストールと使用
| 部品材質表 |
| いいえ。 | 名前 | 材料 |
| 1 | 体 | FRPP、PVDF、CPVC、UPVC、PPH |
| 2 | ピストン | FRPP、PVDF、CPVC、UPVC、PPH |
| 3 | シールラバー | EPDM、FPM |
| 4 | ナット | FRPP、PVDF、CPVC、UPVC、PPH |
| 5 | シーリング | EPDM、FPM |
| 6 | パーティション | FRPP、PVDF、CPVC、UPVC、PPH |
| 7 | ネットワークマスク | FRPP、PVDF、CPVC、UPVC、PPH |
| 寸法リスト |
| DN (mm) | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15(1/2") | 105 | 65 | 70 | 2.38 | 140 | 15 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 20 (3/4") | 105 | 75 | 75 | 2.76 | 168 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 25 (1インチ) | 115 | 85 | 90 | 3.13 | 189 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 32 (1/2") | 135 | 100 | 100 | 3.45 | 210 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 40 (13/4") | 145 | 110 | 105 | 3.88 | 238 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 50 (2インチ) | 160 | 125 | 120 | 4.74 | 215 | 17 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 65 (21/2") | 170 | 145 | 140 | 5.49 | 235 | 14 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 80 (3インチ) | 192 | 160 | 150 | 6 | 265 | 21 | 8-Φ18X20 | 8-Φ19 | 4-Φ19 |
| 100 (4インチ) | 220 | 180 | 175 | 7.5 | 315 | 23 | 8-Φ18X20 | 8-Φ19 | 8-Φ19 |
| 125 (5インチ) | 250 | 210 | 210 | 8.5 | 335 | 31 | 8-Φ19 | 8-Φ23 | 8-Φ22 |
| 150 (6インチ) | 282 | 240 | 240 | 9.51 | 335 | 31 | 8-Φ21 | 8-Φ23 | 8-Φ22 |
| 200 (8インチ) | 335 | 295 | 290 | 11.75 | 380 | 32 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250 (10インチ) | 395 | 350 | 355 | 14.25 | 550 | 37 | 12-Φ25 | 12-Φ25 | 12-Φ25 |
| 300 (12 インチ) | 445 | 400 | 400 | 17 | 550 | 40 | 12-Φ25 | 16-Φ25 | 12-Φ25 |
| 位置： | 中国 |
| 業種: | メーカー、輸出業者 |
| ブランド: | |
| 証明書： | |
| モデル： | |
| 支払いおよび配送条件: | |
| 最小注文数量: | |
| 価格： | 相談 |
| 梱包詳細: | |
| 納期： | |
| 支払方法： |
高品質の製品、リーズナブルな価格、優れたサービスを提供する専門メーカーです。
